Кожухотрубчатый аппарат с температурным компенсатором

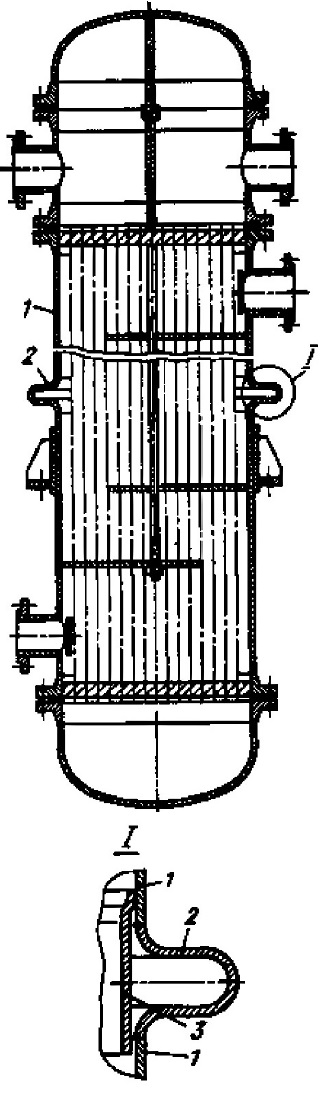

Теплообменники с температурным компенсатором типа ТК (рисунок справа) имеют фиксированные трубные решетки и оборудованы специальными гибкими элементами, компенсирующими разницу величин удлинения корпуса и трубок, которая возникает по причине температурных различий.

Вертикальный кожухотрубчатый теплообменный аппарат типа ТК имеет отличие от теплообменного аппарата типа ТН в присутствии вваренного в кожух (поз.1) линзового компенсатора (поз.2) и обтекателя (поз.3) (рисунок ниже).

Компенсаторы:

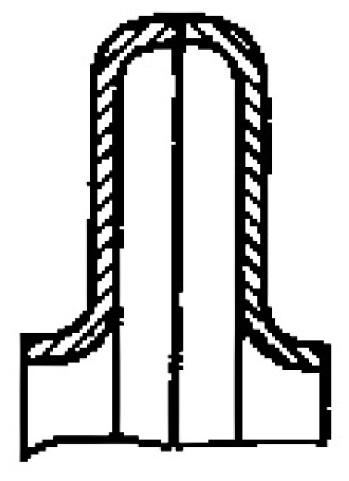

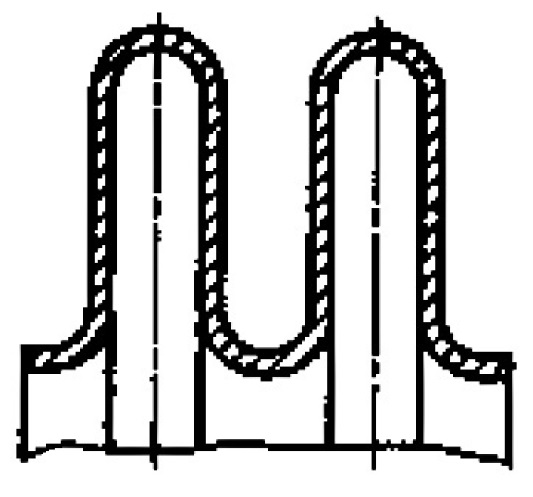

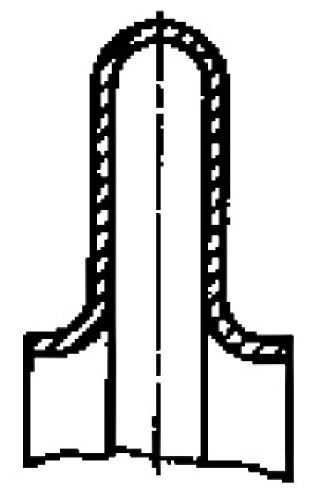

однолинзовый	сваренный их двух полулинз	двухлинзовый

Обтекатель, привариваемый к корпусу со стороны ввода теплоносителя в межтрубную полость, снижает её гидравлическое сопротивление.

Чаще всего в теплообменниках типа ТК применяются одно- и многоэлементные линзовые компенсаторы, которые изготавливаются путём обкатки из коротких обечаек цилиндрической формы.

Сварной линзовый элемент, получается из двух полулинз, изготовленных методом штамповки из металлического листа. Демпфирующая способность линзового компенсатора приблизительно пропорциональна количеству составляющих его линзовых элементов, однако использовать компенсаторы с количеством линз превышаюших 4 - не желательно, по причине резкого снижения сопротивление корпуса изгибу. Чтобы увеличить демпфирующую способность линзового компенсатора его можно при сборке корпуса подвергнуть предварительному сжатию (при планируемой работе на растяжение) или растяжению (при планируемой работе на сжатие).

Если линзовый компенсатор устанавливается на горизонтально расположенных аппаратах, то в нижней точке каждой линзы предусматриваются дренажные штуцера с заглушками для удаления воды после проведения гидроиспытаний аппарата.
