ХОЛОДИЛЬНИКИ-КОНДЕНСАТОРЫ

Расчёт теплообменников с межфазным переходом среды

Для теплообменных аппаратов характерно своеобразное изменение температуры среды и условий теплоотдачи (разные коэффициенты теплоотдачи α) вдоль теплообменной поверхности в зависимости от того, осуществляется ли на определенном участке охлаждение паров, их переход в жидкость или её охлаждение.

Рассмотрим специфику расчета таких аппаратов для ряда наиболее стандартных и распространенных в практике предприятий нефтепереработки случаев, которые позволяют понять общие принципы решения аналогичных задач.

Расчёт холодильников-конденсаторов

В общем случае в холодильник-конденсатор подаётся паровая фаза в перегретом состоянии. При этом в теплообменном аппарате выделяются 3 зоны, в которых реализуются следующие процессы:

  • в зоне I происходит охлаждение перегретых паров до температуры, при которой начинается конденсация;
  • в зоне II паровая фаза полностью переходит в жидкое состояние;
  • в зоне III сконденсировавшаяся жидкость охлаждается.

Если конденсирующие пары являются индивидуальным веществом, а гидравлическое сопротивление в зоне конденсирования мало, то температура переходящих в жидкость паров останется неизменной до их полного сжижения.

Если конденсирующиеся пары являются многокомпонентную смесью или гидравлическое сопротивление значительно, то в зоне конденсирования будет происходить снижение температуры вдоль теплообменной поверхности.

Подобный профиль изменения температуры в холодильниках-конденсаторах описывается графиком, из которого видно, что изменение температур отличается, поэтому для большей точности расчета необходимо определять средний перепад температур для каждой из зон индивидуально.

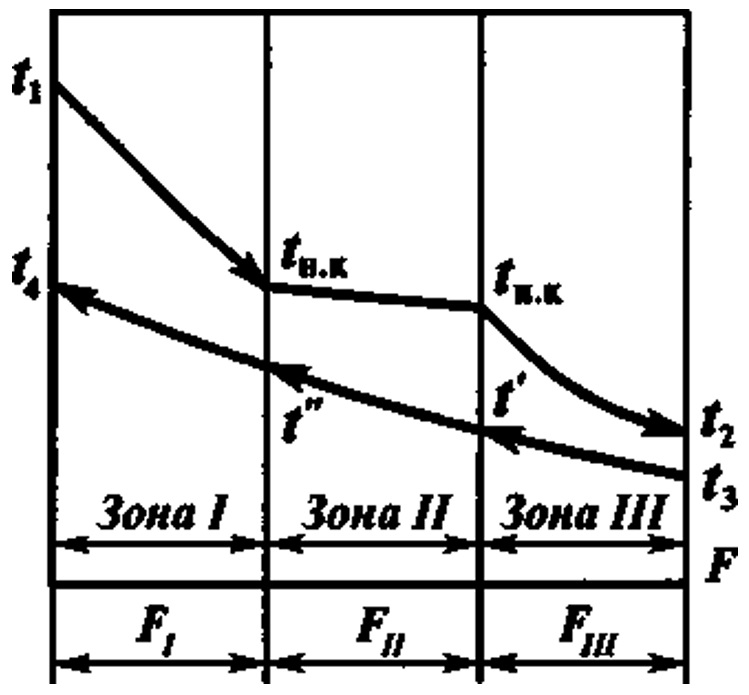

График температурного режима конденсатора-холодильника
График температурного режима конденсатора-холодильника

Различаются также и условия теплообмена: обычно коэффициент теплопередачи для зоны I, где происходит охлаждение перегретых паров, имеет более низкую величину, чем в зоне II, где пары переходят в жидкость. Величина коэффициента теплопередачи в зоне III обычно находится в интервале значений для зоны I и II.

По причине различия в перепаде температур и коэффициенте теплоотдачи определение поверхности холодильника-конденсатора требуется выполнять для каждой зоны индивидуально, применяя общее уравнение теплопередачи:

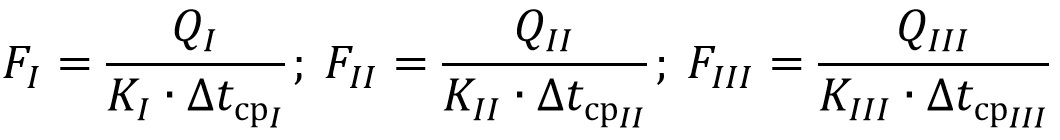

Уравнения теплопередачи для зон конденсатора-холодильника
(1)
где КI, КII, КIII  -  коэффициенты теплопередачи соответственно для I, II и III зон;
ΔtсрI, ΔtсрII, ΔtсрIII  -  средние перепады температур для I, II и III зон.

Общая поверхность аппарата:

Общая поверхность конденсатора-холодильника
(2)

Количество тепла, которое отводится в каждой из зон, вычисляется по формулам:

Тепло отводимое в зоне охлаждения до температуры начала конденсации паров
(3.1)
Тепло отводимое в зоне конденсации паров
(3.2)
Тепло отводимое в зоне охлаждения конденсата
(3.3)

Общее количество отводимого тепла:

Общее количество отводимого тепла
(4)

Температура холодного теплоносителя (воды) на границах (начало и конец) зоны П рассчитывается по общим уравненям теплового баланса:

Температура хладагента в начале зоны конденсации
(5.1)
Температура хладагента в конце зоны конденсации
(5.2)

Общее потребление воды в холодильнике-конденсаторе:

Расход воды в холодильнике-конденсаторе
(6)

Средний температурный напор определяется по соответствующей формуле. Также для каждой из зон вычисляются коэффициенты теплоперердачи.

Для холодильников-конденсаторов, в которые подаются пары в состоянии насыщения, выделяются только 2 зоны - сжижения и охлаждения конденсата. Для конденсаторов газовой среды, находящейся под давлением собственных насыщенных паров, не выделяется зона III, где охлаждается конденсат. Она избыточна также для холодильников-конденсаторов, если конденсация исходного потока не является полной (например, смесь паров бензина и углеводородного газа установок каткрекинга).

На предприятиях нефтепереработки широко распространены холодильники-конденсаторы, в которые поступает смесевой поток углеводородных и водяных паров, причем углеводородные пары пребывают в состоянии насыщения, а водяные пары - в перегретом. Для подобных холодильников-конденсаторов выделяются следующие основные зоны:

  • Зона I. Частичное конденсирование углеводородных паров до температуры, которая соответствует началу конденсирования водяных паров.
  • Зона II. Конденсирование и углеводородных, и водяных паров.
  • Зона III. Охлаждение жидких фракций углеводородов и воды.

В зоне I по мере того, как углеводородные пары конденсируются паров происходит снижение температуры потока, а парциальное давление паров воды возрастает из-за уменьшения общего объёма паров вследствие частичного конденсирования углеводородных паров. Это обстоятельство следует учитывать при вычсилении температуры начала конденсирования водяных паров.

Температурный режим подобного холодильника-конденсатора подлежит определению на основе общепринятых методов.

При использовании опытных данных по коэффициентам теплоотдачи для холодильников-конденсаторов поверхность теплообмена допускается рассчитывать без её подразделения на локальные зоны по общей формуле теплопередачи, но подобный расчёт имеет меньшую точность.
