Горизонтальные и вертикальные теплообменники типов ХН, ХК с неподвижными трубными решетками и компенсатором на кожухе

Аппараты типов ХНГ, ХКГ многоходовые по трубам
Аппараты типов ХНГ, ХКГ многоходовые по трубам
Аппараты типов ХНВ, ХКВ многоходовые по трубам
Аппараты типов ХНВ, ХКВ многоходовые по трубам

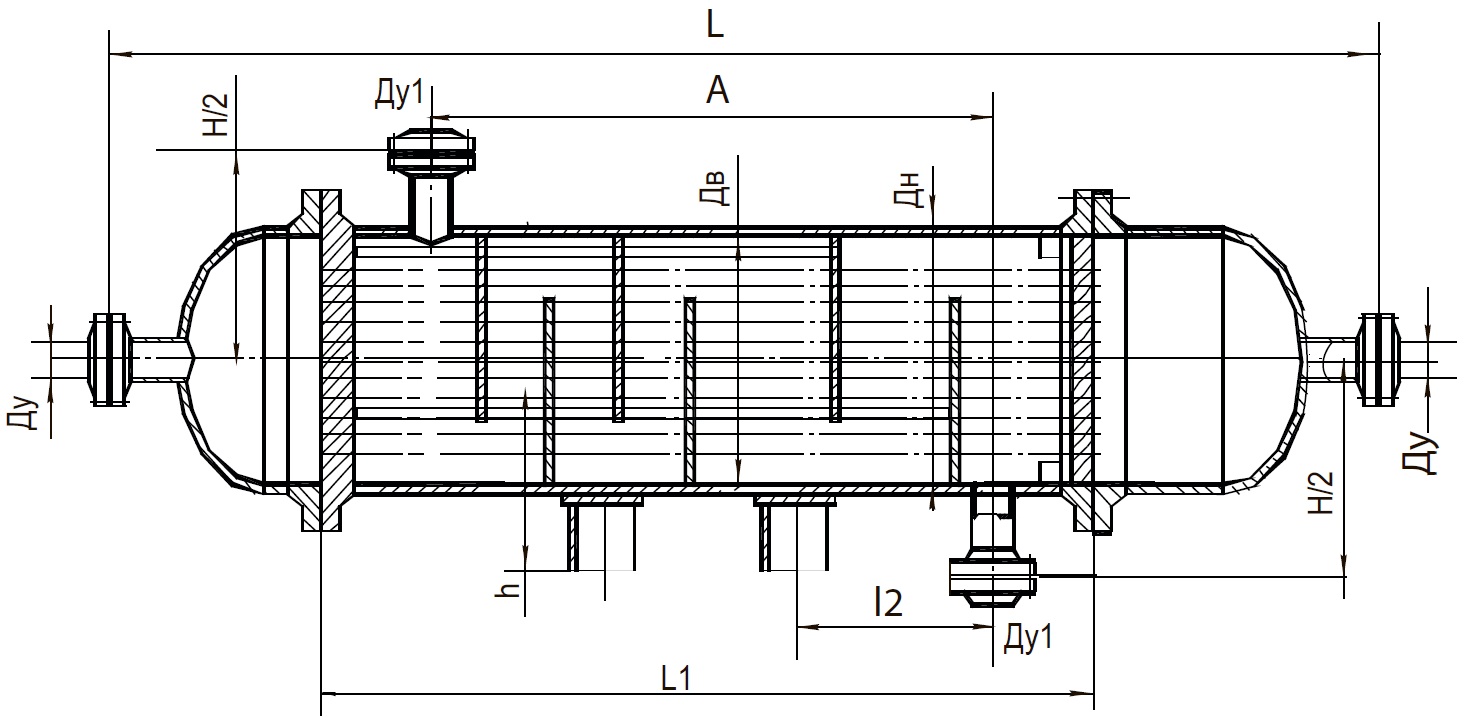

Аппараты типов ХНГ, ХКГ одноходовые по трубам
Аппараты типов ХНГ, ХКГ одноходовые по трубам

Основные параметры и размеры теплообменников типа ХН, ХК

Диаметр кожуха внутренний, мм Давление в кожухе Ру, МПа L, не более при числе ходов по трубам l l0 A Ду, при числе ходов по трубам Ду1 Н/2 h А0 l2
1 2;4 1 2 4 При числе ходов по трубам 2; 4 ХНГ ХКГ ХНВ ХКВ
159 1,6 1900 - 1500 650 1120 80 - - 80 215 159 - 400 800
2400 2000 800 1620 500 1200
3400 3000 1500 2620 650 1500
273 1,6 1950 - 1500 650 1100 100 - - 100 272 241 - 350 800
2450 2000 800 1600 500 1200
3450 3000 1500 2600 650 1500
325 1,6 - 2170 1500 650 1050 - 100 - 100 298 290 440 350 800
2670 2000 800 1550 500 1200
3670 3000 1500 2550 650 1500
4670 4000 2000 3550 800 1800
400
426		 1,6 - 2720 2000 800 1550 - 150 - 150 363 349 460 500 1200
3720 3000 1500 2550 500 1500
4720 4000 2000 3550 800 1800
6720 6000 3000 5550 1200 1800
600
630		 1,0;1,6 - 2900 2000 800 1500 - 200 150 200 530 525 585 400 1200
3900 3000 1500 2500 500 1500
4900 4000 2000 3500 800 1800
6900 6000 3000 5500 1200 1800
2,5 2910 2000 800 1450 610 400 1200
3910 3000 1500 2450 500 1500
4910 4000 2000 3450 800 1800
6910 6000 3000 5450 1200 1800
4,0 2950 2000 800 1400 635 400 1200
3950 3000 1500 2400 500 1500
4950 4000 2000 3400 800 1800
6950 6000 3000 5400 1200 1800
800 1,0;1,6 - 2990 2000 800 1450 - 250 200 250 627 608 620 400 1200
3990 3000 1500 2450 600 1500
4990 4000 2000 3450 800 1800
6990 6000 3000 5450 1200 1800
2,5 3000 2000 800 1400 612 645 400 1200
4000 3000 1500 2400 600 1500
5000 4000 2000 3400 800 1800
7000 6000 3000 5400 1200 1800
4,0 3040 2000 800 1350 677 670 400 1200
4040 3000 1500 2350 600 1500
5040 4000 2000 3350 800 1800
7040 6000 3000 5350 1200 1800
1000 0,6; 1,0 - 4200 3000 1500 2350 - 300 200 300 729 712 760 400 1500
5200 4000 2000 3350 600 1800
7200 6000 3000 5350 1200 1800
10200 9000 6000 8350 1200 1800
1,6 4200 3000 1500 2350 400 1500
5200 4000 2000 3350 600 1800
7200 6000 3000 5350 1200 1800
10200 9000 6000 8350 1200 1800
2,5 4230 3000 1500 2300 779 785 400 1500
5230 4000 2000 3300 600 1800
7230 6000 3000 5300 1200 1800
10230 9000 6000 8300 1200 1800
4,0 4280 3000 1500 2250 716 810 400 1500
5280 4000 2000 3250 600 1800
7280 6000 3000 5250 1200 1800
1200 0,6; 1,0 - 5330 4000 2000 3200 - 350 250 350 831 812 835 700 1800
7330 6000 3000 5200 1200
10330 9000 6000 8200 1200
1,6 5340 4000 2000 3200 822 700
7340 6000 3000 5200 1200
10340 9000 6000 8200 1200
2,5 5380 4000 2000 3200 879 700
7380 6000 3000 5200 1200
10380 9000 6000 8200 1200

Масса теоретическая аппаратов типов ХН, ХК

Диаметр кожуха, мм Давление в кожухе, МПа Труба 25х2 длиной, мм
Наружный Внутренний 1500 2000 3000 4000 6000 9000
сталь латунь сталь латунь сталь латунь сталь латунь сталь латунь сталь латунь
159 - 1 ход
1,6 - 200 - 220 - 280 - - - - - -
273 - 1 ход
1,6 - 380 - 450 - 580 - - - - - -
325 - 1 ход
1,6 - 470 - 530 - 670 - 810 - - - -
426 400 1 ход
1,6 - - - 860 - 1080 - 1340 - 1780 - -
630 600 2 хода
1,0 - - 1490 1550 1910 1990 2310 2420 3170 3350 - -
1,6 - - 1580 1640 2030 2110 2440 2550 3300 3420 - -
2,5 - - 1610 - 2170 - 2680 - 3540 - - -
4,0 - - 1960 - 2520 - 2930 - 3900 - - -
4 хода
1,0 - - 1480 1540 1870 1930 2230 2320 3010 3170 - -
1,6 - - 1570 1630 1990 2050 2360 2450 3140 3240 - -
2,5 - - 1600 - 2130 - 2600 - 3380 - - -
4,0 - - 1950 - 2480 - 2850 - 3740 - - -
- 800 2 хода
1,0 - - 2540 2580 3270 3480 4000 4130 5430 5530 - -
1,6 - - 2720 2820 3520 3590 4200 4290 5890 5980 - -
2,5 - - 3000 - 3640 - 4450 - 6160 - - -
4,0 - - 3420 - 4240 - 5100 - 6720 - - -
4 хода
1,0 - - 2620 2630 3310 3500 3990 4100 5330 5400 - -
1,6 - - 2800 2890 3560 3610 4190 4260 5790 5850 - -
2,5 - - 3080 - 3680 - 4440 - 6060 - - -
4,0 - - 3500 - 4280 - 5090 - 6620 - - -
- 1000 2 хода
0,6 - - - - 4630 5040 5760 6210 8020 8560 11400 12100
1,0 - - - - 4780 5140 5910 6330 8120 8720 11500 12300
1,6 - - - - 4970 5310 6140 6590 8370 9060 11900 12800
2,5 - - - - 5280 - 6490 - 8870 - 12500 -
4,0 - - - - 5780 - 7060 - 9650 - - -
4 хода
0,6 - - - - 4650 5050 5730 6210 7870 8370 11070 11720
1,0 - - - - 4880 5150 5880 6330 7970 8530 11170 11920
1,6 - - - - 4990 5320 6110 6390 8220 8870 11570 12220
2,5 - - - - 5300 - 6460 - 8720 - 12170 -
4,0 - - - - 5800 - 7030 - 9500 - - -
- 1200 2 хода
0,6 - - - - - - 8400 9130 11610 12430 16500 17400
1,0 - - - - - - 8500 9300 11710 12680 16600 17750
1,6 - - - - - - 9000 9640 12210 13040 17100 18150
2,5 - - - - - - 9800 - 13170 - 18300 -
4 хода
0,6 - - - - - - 8430 9130 11500 12280 16180 17020
1,0 - - - - - - 8530 9300 11600 12530 16280 17370
1,6 - - - - - - 9030 9670 12100 12890 16780 17770
2,5 - - - - - - 9830 - 13060 - 17980 -

Поверхность теплообмена по наружному диаметру труб

Диаметр кожуха внутренний, мм Наружный диаметр труб, мм Число ходов по трубам Поверхность теплообмена, м2, при длине труб
1000 1500 2000 3000 4000 6000 9000
159 20 1 1,2 1,8 2,4 3,6 - - -
25 1,0 1,5 2,0 3,1 - - -
273 20 1 4,3 6,4 8,5 12,8 - - -
25 3,3 4,9 6,6 10,0 - - -
325 20 1 - 9,4 12,5 18,8 25,0 - -
2 - 8,5 11,3 16,9 22,6 - -
25 1 - 7,3 9,7 14,6 19,5 - -
2 - 6,6 8,8 13,2 17,6 - -
400 426 20 1 - - 22,5 33,7 45,0 67,4 -
2 - - 20,9 31,3 41,7 62,6 -
25 1 - - 16,8 25,2 33,6 50,4 -
2 - - 15,4 23,1 30,8 46,2 -
600 630 20 1 - - 50,4 75,5 100,7 151,1 -
2 - - 47,7 71,6 95,5 143,2 -
4 - - 43,2 64,8 86,4 129,6 -
25 1 - - 41,6 62,4 83,2 124,8 -
2 - - 38,9 58,4 77,9 116,8 -
4 - - 33,6 50,4 67,2 100,8 -
800 20 1 - - 94,1 141,1 188,1 282,2 -
2 - - 90,5 135,7 180,9 271,4 -
4 - - 83,9 125,9 167,8 254,1 -
25 1 - - 74,4 111,6 148,8 223,3 -
2 - - 70,8 106,2 141,6 212,4 -
4 - - 64,5 96,8 129,1 193,6 -
1000 20 1 - - - 224,0 298,7 448,0 672,0
2 - - - 216,8 289,1 433,7 650,4
4 - - - 205,0 273,3 410,0 615,0
25 1 - - - 181,6 242,1 363,1 544,7
2 - - - 174,5 232,7 349,0 523,5
4 - - - 162,3 216,3 324,5 486,8
1200 20 1 - - - - 432,3 648,5 972,7
2 - - - - 421,5 632,3 948,4
4 - - - - 401,9 602,9 904,3
25 1 - - - - 349,8 524,7 787,0
2 - - - - 338,8 508,2 762,3
4 - - - - 319,3 479,0 718,5
