Горизонтальные и вертикальные теплообменники типов КН, КК с неподвижными трубными решетками и компенсатором на кожухе

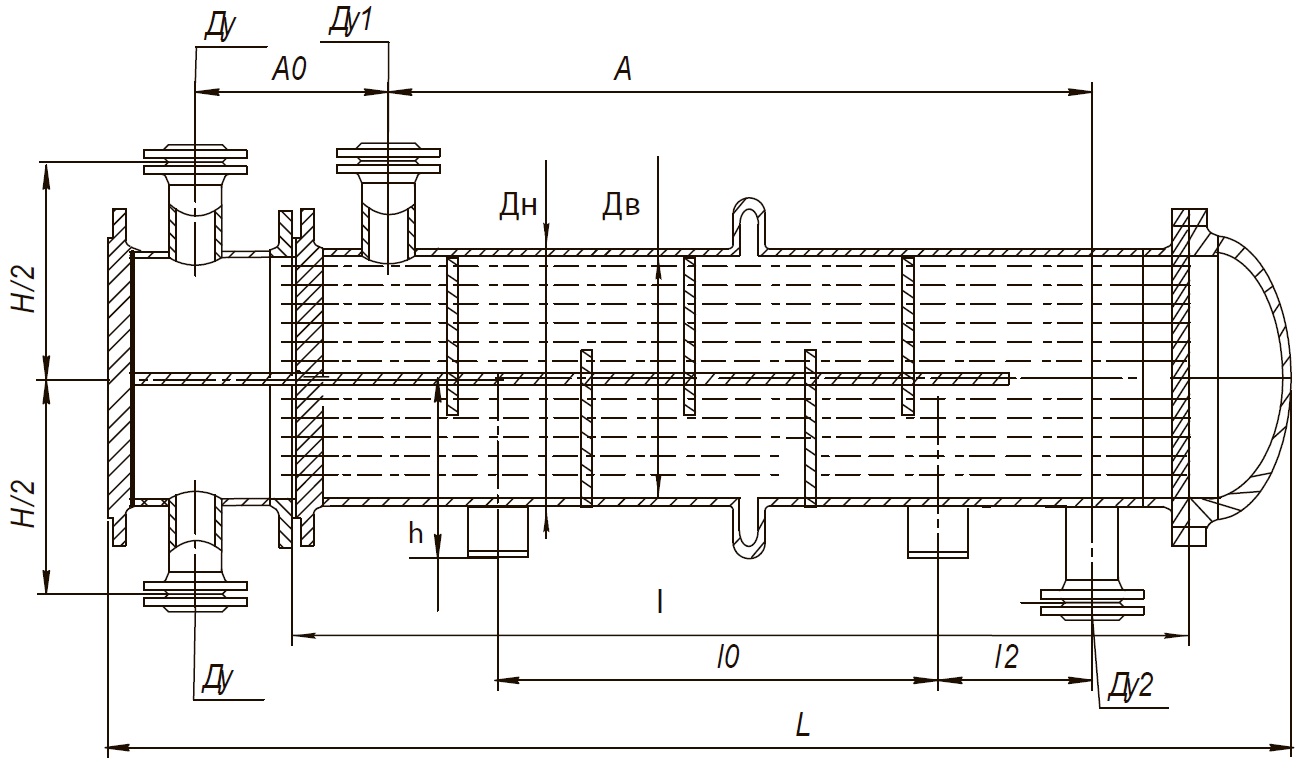

Аппараты типов КНГ, ККГ многоходовые по трубам
Аппараты типов КНГ, ККГ многоходовые по трубам

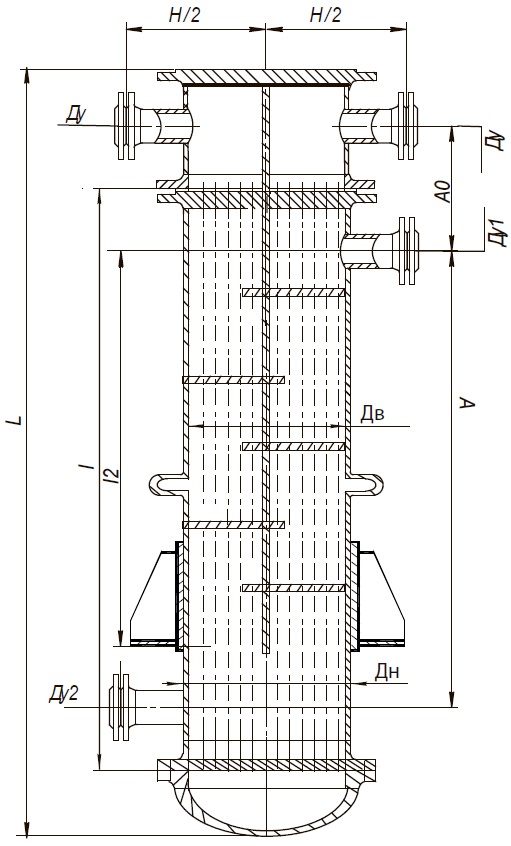

Аппараты типов КНВ, ККВ многоходовые по трубам
Аппараты типов КНВ, ККВ многоходовые по трубам

Основные параметры и размеры теплообменников типа КН, КК

Диаметр кожуха внутренний, мм Давление в кожухе Ру, МПа l L, не более l0 A Н/2 Ду, при числе ходов по трубам Ду1 Ду2 h А0 l2
2 4 6 КНГ ККГ КНВ ККВ
600 630 1,0 3000 3890 1500 2500 530 200 150 100 300 100 525 625 500 1500
4000 4890 2000 3500 800 1800
6000 6890 3000 5500 1200 1800
1,6 3000 3890 1500 2540 250 620 500 1500
4000 4890 2000 3540 800 1800
6000 6890 3000 5540 1200 1800
2,5 3000 3900 1500 2550 200 600 500 1500
4000 4900 2000 3550 800 1800
6000 6900 3000 5550 1200 1800
800 1,0 3000 3970 1500 2400 627 250 200 150 400 150 608 710 600 1500
4000 4970 2000 3400 800 1800
6000 6970 3000 5400 1200 1800
1,6 3000 3970 1500 2480 300 640 600 1500
4000 4970 2000 3480 800 1800
6000 6970 3000 5480 1200 1800
2,5 3000 3970 1500 2460 250 612 600 1500
4000 4970 2000 3460 800 1800
6000 6970 3000 5460 1200 1800
1000 0,6; 1,0 3000 4200 1500 2400 729 300 200 150 400 150 712 800 400 1500
4000 5200 2000 3400 600 1800
6000 7200 3000 5400 1200 1800
1,6 3000 4200 1500 2430 300 760 400 1500
4000 5200 2000 3430 600 1800
6000 7200 3000 5430 1200 1800
2,5 3000 4210 1500 2400 779 250 780 400 1500
4000 5210 2000 3400 600 1800
6000 7210 3000 5400 1200 1800
1200 0,6; 1,0 4000 5380 2000 3300 831 350 250 200 500 200 812 860 700 1800
6000 7380 3000 5300 1200
1,6 4000 5380 2000 3300 400 830 700
6000 7380 3000 5300 1200
2,5 4000 5400 2000 3250 879 350 250 850 700
6000 7400 3000 5250 1200
1400 0,6; 1,0 6000 7630 3000 5200 990 350 250 200 500 250 908 990 1200 1800
1,6 400 912 970
2,5 350 916 950

Масса теоретическая аппаратов типов КН, КК

Диаметр кожуха внутренний, мм Давление в кожухе, МПа Труба 25х2 длиной, мм
3000 4000 6000
сталь латунь сталь латунь сталь латунь
600 630 2 хода
1,0 1760 1800 2200 2200 2900 3000
1,6 1840 1900 2240 2310 3040 3130
2,5 2030 - 2440 - 3270 -
4 хода
1,0 1720 1740 2120 2100 2730 2810
1,6 1800 1850 2160 2210 2880 2950
2,5 1970 - 2360 - 3110 -
6 ходов
1,0 1760 1780 2140 2120 2730 2810
1,6 1840 1890 2190 2230 2840 2950
2,5 2010 - 2390 - 3110 -
800 2 хода
1,0 3200 3220 3900 3920 5170 5320
1,6 3490 3640 4100 4220 5670 5720
2,5 3660 - 4460 - 5930 -
4 хода
1,0 3180 3180 3820 3830 5010 5130
1,6 3420 3620 4030 4130 5510 5540
2,5 3640 - 4390 - 5770 -
6 ходов
1,0 3250 3250 3880 3880 5040 5150
1,6 3490 3690 4090 4180 5540 5560
2,5 3710 - 4450 - 5450 -
1000 2 хода
0,6 4600 4760 5700 5900 7890 8200
1,0 4750 4820 5830 5980 7950 8310
1,6 5080 5270 6240 6460 8570 8850
2,5 5380 - 6570 - 8920 -
4 хода
0,6 4610 4750 5660 5830 7720 8000
1,0 4760 4810 5790 5910 7780 8110
1,6 5090 5260 6200 6390 8400 8650
2,5 5390 - 6530 - 8750 -
6 ходов
0,6 4720 4850 5700 5900 7750 8010
1,0 4870 4910 5850 5980 7810 8120
1,6 5200 5360 6260 6460 8430 8660
2,5 5500 - 6680 - 8780 -
1200 2 хода
0,6 - - 8200 8980 10950 12070
1,0 - - 8500 9270 11380 12150
1,6 - - 8930 9800 11770 12720
2,5 - - 10040 - 12870 -
4 хода
0,6 - - 8240 8980 10850 11930
1,0 - - 8540 9270 11280 12010
1,6 - - 8970 9700 11520 12410
2,5 - - 10080 - 12620 -
6 ходов
0,6 - - 8440 9170 11000 12060
1,0 - - 8740 9460 11430 12140
1,6 - - 9170 9890 11670 12540
2,5 - - 10280 - 12770 -
1400 2 хода
0,6 - - - - 15940 16520
1,0 - - - - 16260 16800
1,6 - - - - 16830 17360
2,5 - - - - 17630 -
4 хода
0,6 - - - - 15870 16400
1,0 - - - - 15760 16680
1,6 - - - - 16760 17240
2,5 - - - - 17560 -
6 ходов
0,6 - - - - 16100 16610
1,0 - - - - 16420 16890
1,6 - - - - 16990 17450

Поверхность теплообмена по наружному диаметру труб

Диаметр кожуха внутренний, мм Наружный диаметр труб, мм Давление в кожухе, Ру, МПа не более Число ходов по трубам Поверхность теплообмена, м2, при длине труб
3000 4000 6000
600 630 25 1,0; 1,6 2 55,81 74,42 111,63
4 47,81 63,74 95,62
6 45,45 60,60 90,90
2,5 2 58,40 77,87 116,81
4 50,40 67,20 100,79
6 48,04 64,06 96,08
800 25 1,0 2 102,91 137,22 205,83
4 93,49 124,66 187,00
6 90,20 120,26 180,39
1,6; 2,5 2 106,21 141,61 212,42
4 96,79 129,05 193,58
6 93,49 124,66 186,99
1000 25 0,6; 1,0; 1,6; 2,5 2 174,51 232,67 349,01
4 162,26 216,35 324,52
6 156,61 208,81 313,22
1200 25 0,6; 1,0 2 - 332,53 498,79
4 - 313,06 469,59
6 - 305,52 458,28
1,6; 2,5 2 - 338,81 508,21
4 - 319,34 479,01
6 - 311,80 467,70
1400 25 0,6; 1,0 2 - - 706,03
4 - - 671,18
6 - - 657,00
1,6; 2,5 2 - - 716,39
4 - - 681,54
6 - - 667,41
