Горизонтальные теплообменники с U-образным трубным пучком типа ТУ

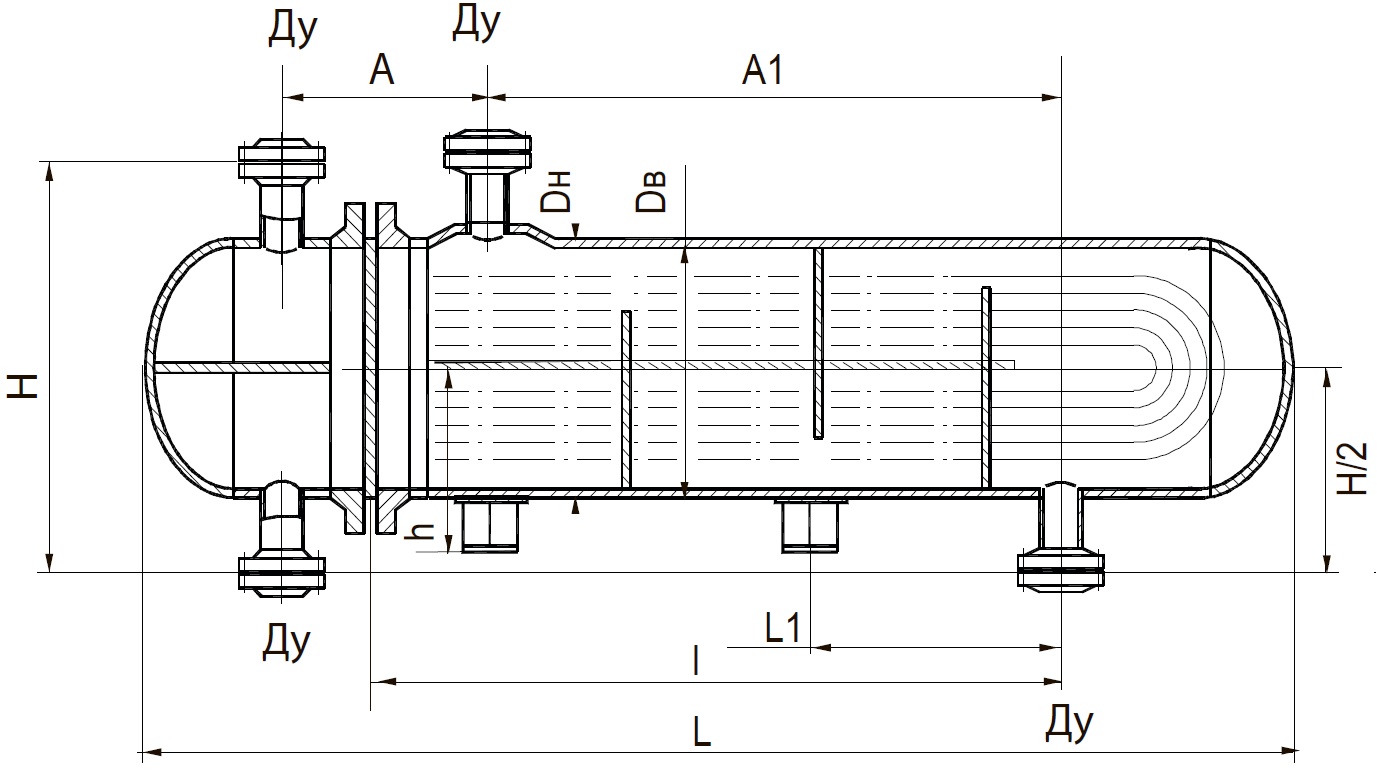

Горизонтальный теплообменник с U-образным трубным пучком типа ТУ
Горизонтальный теплообменник с U-образным трубным пучком типа ТУ

Основные параметры и размеры теплообменников типа ТУ

Диаметр кожуха, мм Давление Ру, МПа Поверхность теплообмена, м2, не менее, с трубами диаметром, мм L, мм H, мм h, мм Ду, мм А, мм А1, мм l, мм l0, мм l1, мм S0, мм Масса, кг
20 25
325 2,5 16,3 12,1 3800 800 292 100 450 2500 3000 1500 400 330 730
32,2 23,9 6800 5500 6000 3000 1100 1180
4,0 16,3 12,1 3800 490 2460 3000 1500 400 780
32,2 23,9 6800 5460 6000 3000 1100 1230
426 2,5 31,4 23,0 3940 714 352 500 2500 3000 1500 400 1110
61,6 45,2 6940 5500 6000 3000 1100 1910
4,0 31,4 23,0 4120 2500 3000 1500 400 1210
61,6 45,2 7120 5500 6000 3000 1100 1990
6,3 31,4 23,0 4010 810 550 2460 3000 1500 400 1460
61,6 45,2 7010 5460 6000 3000 1100 2350
530 2,5 52,0 41,7 4070 954 472 150 2500 3000 1500 400 380 1650
101,3 81,2 7070 5500 6000 3000 1100 2780
4,0 52,0 41,7 4095 2500 3000 1500 400 1950
101,3 81,2 7095 5500 6000 3000 1100 2310
6,3 52,0 41,7 4170 650 2460 3000 1500 400 2400
101,3 81,2 7170 4560 6000 3000 1100 3790
630 1,6 144,4 115,5 7200 1060 525 200 600 5400 6000 3000 1100 450 4000
2,5 7240 4050
4,0 7260 640 5360 4450
6,3 7370 1106 532 770 900 5500
700 1,6 202,0 160,0 7260 1156 562 600 5400 1100 480 5340
2,5 7300 1198 640 1000 5720
4,0 7320 1262 568 720 5360 6400
6,3 7450 1324 576 850 850 7740
800 1,6 274,5 212,5 7300 1354 612 250 700 5400 6000 3000 1450 500 6650
406,4 314,7 10300 8400 9000 6000 9450
2,5 274,5 212,5 7315 616 5400 6000 3000 7250
406,4 314,7 10315 84000 9000 6000 10050
4,0 274,5 212,5 7360 750 5360 6000 3000 7950
406,4 314,7 10360 8360 9000 6000 11100
6,3 274,5 212,5 7550 1530 622 910 5360 6000 3000 9460
406,4 314,7 10550 8360 9000 6000 12850
900 1,6 353,7 286,9 7450 1374 666 250 720 5400 6000 3000 600 8630
522,9 423,9 10450 8400 9000 6000 11990
2,5 353,7 286,9 7450 1389 750 5400 6000 3000 9750
522,9 423,9 10450 8400 9000 6000 13360
4,0 353,7 286,9 7540 1492 672 840 5360 6000 3000 10470
522,9 423,9 10540 8360 9000 6000 14250
1000 1,6 450,0 354,2 7625 1558 712 300 750 5400 6000 3000 650 10370
664,0 522,8 10625 8400 9000 6000 14500
2,5 450,0 354,2 7625 716 5400 6000 3000 11020
664,0 522,8 10625 8400 9000 6000 15450
4,0 450,0 354,2 7660 880 5360 6000 3000 12370
664,0 522,8 10660 8360 9000 6000 17000
1200 1,6 662,4 554,5 7720 1780 822 820 5400 6000 3000 1400 800 15100
974,4 800,7 10720 8400 9000 6000 21300
2,5 662,4 554,5 7800 870 5360 6000 3000 16100
974,4 800,7 10800 8360 9000 6000 22620
1400 1,6 934,1 758,8 8055 1980 922 350 1000 5200 6000 3000 1300 950 20380
1369,7 1112,5 11055 8200 9000 6000 28300
2,5 934,1 758,8 8075 5200 6000 3000 21960
1369,7 1112,5 11075 8200 9000 6000 31340
