Испарители термосифонные

Испарители типа ИНТ и ИКТ исполнения 1
Испарители типа ИНТ и ИКТ исполнения 2
Испарители типа ИНТ и ИКТ исполнения 1 Испарители типа ИНТ и ИКТ исполнения 2
Ду - вход пара; Ду1 - вход продукта; Ду2 - выход паров продукта; Ду3 - выход конденсата.

Основные параметры испарителей термосифонных

Наименование параметров Значение параметров для испарителей типа
ИНТ ИКТ ИПТ
Поверхность теплообмена, м2 40-1240 40-464
Внутренний диаметр кожуха, мм (из листовой стали) 600; 800; 1000; 1200; 1400; 1600; 1800; 2000; 2200. 600; 800; 1000; 1200; 1400. 600; 800; 1000; 1200.
Температура греющей и испаряемой сред (Т±5) °С от - 70 до 350 от - 70 до 450
Условное давление, МПа, не более в трубах для аппаратов диаметром, мм 600-1000 1,0;1,6;2,5;4,0 1,0; 1,6 1,6; 2,5; 4,0; 6,3
1200 1,0; 1,6; 2,5
1400 -
1600-2000 -
2200 1,0; 1,6
Условное давление, МПа, не более в кожухе для аппаратов диаметром, мм 600-1000 1,0;1,6;2,5;4,0 1,0; 1,6 1,6;2,5
1200 1,0; 1,6; 2,5
1400 -
1600-2000 -
2200 1,0; 1,6
Длина теплообменных труб, мм для аппаратов диаметром, мм 600-1000 2000;3000;4000 3000;6000
1200-2200 3000;4000
Наружный диаметр и толщина стенки теплообменных труб, мм 25x2 25x2; 25x2,5
Число ходов по трубам 1 2; 4; 6
Схема и шаг размещения теплообменных труб в трубных решетках, мм Схема-по вершинам равносторонних треугольников. Шаг-32 мм.

Основные параметры и размеры теплообменников ИНТ-1, ИНТ-2, ИКТ-1, ИКТ-2

Внутренний диаметр кожуха, Дв, мм Давление в трубах и кожухе, Ру, МПа l, мм А±5, мм А0±3, мм А1±3, мм А2±3, мм Ду1, мм Ду2, мм l*1, мм l2±3, мм Размещение перегородок H±3, мм H1±3, мм ~L, мм
для исполнений
для исполнений 1 2
1 2 1 2 l3, мм кол-во l3, мм кол-во
600 1,0 2000 1750 1830 250 280 395 325 250 400 400 275 5 1000 2 530 530 3600
3000 2750 2830 275 9 2 4600
4000 3750 3830 310 11 3 5600
1,6 2000 1750 1830 270 390 330 350 475 495 275 5 2 3590
3000 2750 2830 275 9 2 4590
4000 3750 3830 310 11 3 5590
2,5 2000 1750 1790 275 435 380 490 510 275 5 2 3700
3000 2750 2790 275 9 2 4700
4000 3750 3790 310 11 3 5700
4,0 2000 1750 1785 300 275 275 5 2 1700
3000 2750 2785 275 9 2 4700
4000 3750 3785 310 11 3 5700
800 1,0 2000 1725 1790 275 340 460 360 300 500 625 690 260 5 2 630 680 4920
3000 2725 2790 340 7 2 5920
4000 3725 3790 310 11 3 6920
1,6 2000 1725 1760 320 500 400 610 785 260 5 2 4050
3000 2725 2760 340 7 2 5050
4000 3725 3760 310 11 3 6050
2,5 2000 1725 1735 300 325 520 465 400 595 720 260 5 2 4080
3000 2725 2735 340 7 2 5080
4000 3725 3735 310 11 3 6080
4,0 2000 1725 1725 325 335 260 5 2 680 4080
3000 2725 2725 340 7 2 5080
4000 3725 3725 310 11 3 6080
1000 1,0 2000 1675 1750 325 350 600 425 350 700 830 820 450 3 2 730 780 4450
3000 2675 2750 480 5 2 5450
4000 3675 3750 480 7 3 6450
1,6 2000 1675 1720 330 475 600 785 900 450 3 2 4450
3000 2675 2720 480 5 2 5450
4000 3675 3720 480 7 3 6450
2,5 2000 1650 1705 350 345 640 515 805 910 450 3 2 4570
3000 2650 2705 480 5 2 5570
4000 3650 3705 480 7 3 6570
4,0 2000 1625 1685 375 365 450 3 2 780 4570
3000 2625 2685 480 5 2 5570
4000 3625 3685 480 7 3 6570
1200 1,0 3000 2000 2710 400 420 750 480 400 800 955 900 450 5 1000 2 830 880 5860
4000 3600 3710 7 3 6860
1,6 3000 2600 2660 685 540 700 925 915 5 2 5860
4000 3600 3660 7 3 6860
2,5 3000 2600 2660 405 780 615 945 935 5 2 6060
4000 3600 3660 7 3 7060
1400 1,0 3000 2600 2695 375 435 875 565 500 900 1100 900 460 5 1000 2 990 1030 6390
4000 3600 3695 7 3 7290
1,6 3000 2600 2655 425 785 610 800 1070 910 5 2 6310
4000 3600 3655 7 3 7310
2,5 3000 2600 2630 420 880 710 1090 950 5 2 6530
4000 3600 3630 7 3 7530

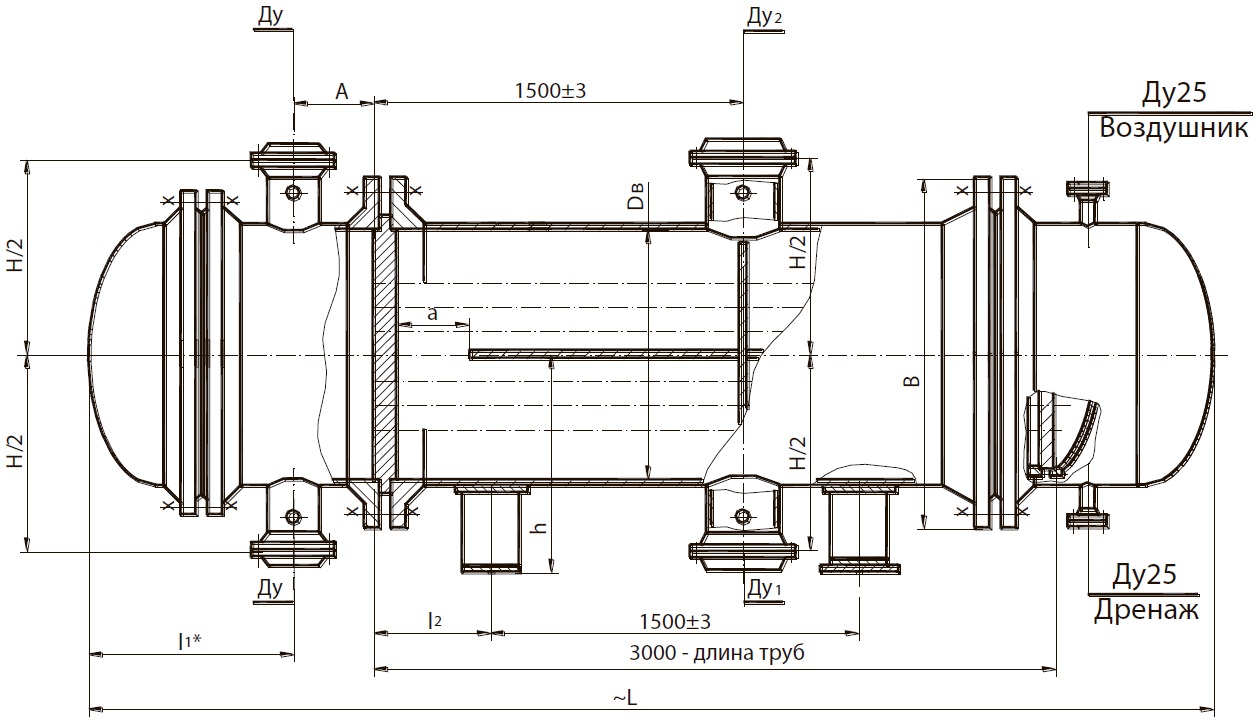

Испаритель типа ИПТ с длинной теплообменных труб l=3000 мм

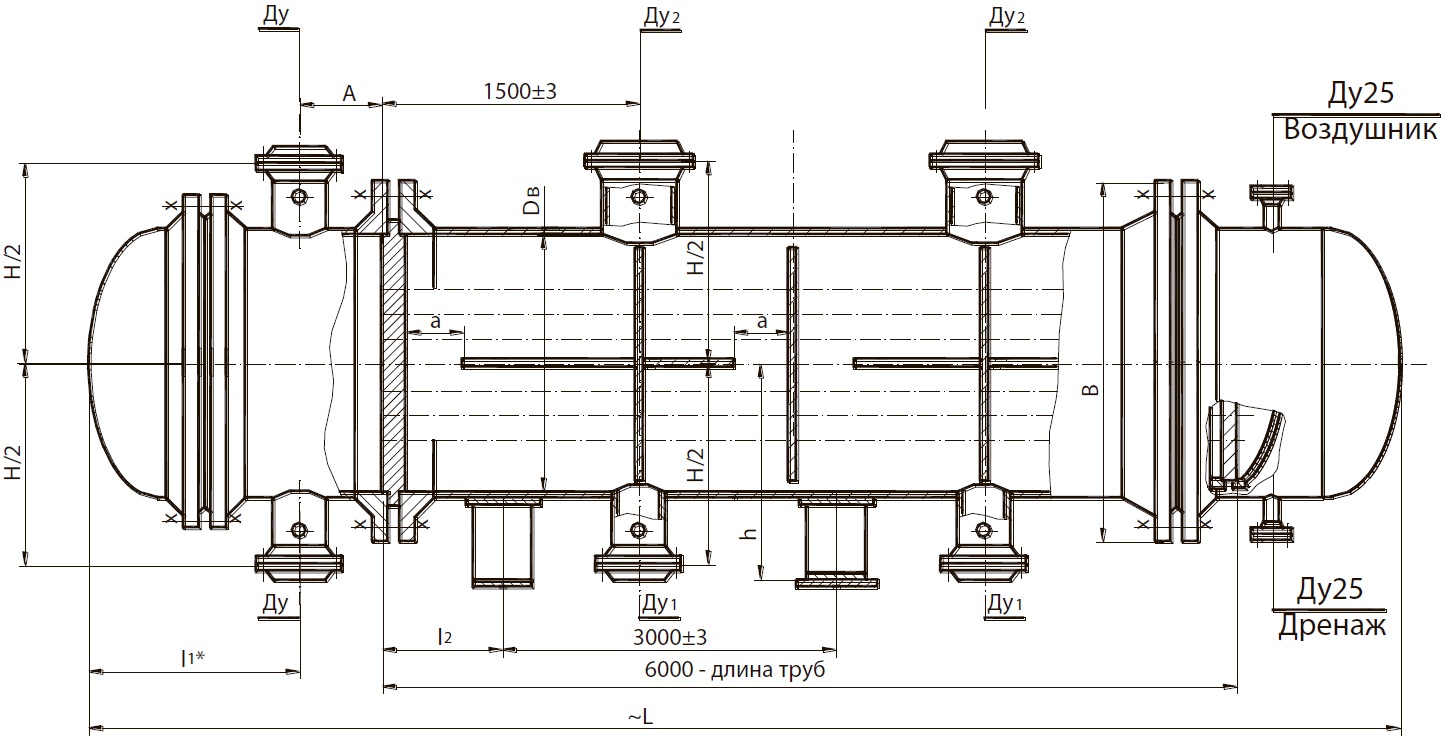

Испаритель типа ИПТ с длинной теплообменных труб l=6000 мм
Испаритель типа ИПТ с длинной теплообменных труб l=3000 мм Испаритель типа ИПТ с длинной теплообменных труб l=6000 мм
Ду - вход (выход) теплоносителя; Ду1 - вход продукта; Ду2 - выход паров продукта.
Внутренний диаметр кожуха, Дв, мм Давление, Ру, МПа Ду при числе ходов по трубам Ду1, мм Ду2, мм l*1, мм L2±3, мм A±3, мм a H/2±3, мм h±3, мм B+6-3, мм ~L, мм
в трубах в кожухе 2 4 6
600 1,6 1,6 200 150 100 100 250 520 600 950 270 300 530 525 840 4100
7100
4200
2,5 570 300 7200
2,5 200 850 4220
7220
4,0 1,6 250 640 340 840 4310
7310
2,5 200 850 4340
7340
6,3 1,6 250 720 385 840 4450
7450
2,5 200 850 4480
7480
800 1,6 1,6 250 200 150 150 300 700 600 950 380 400 677 616 1045 4465
7465
2,5 725 385 4490
7465
2,5 250 1070 4520
7520
4,0 1,6 300 780 395 1045 4570
7570
2,5 250 1070 4590
7590
6,3 1,6 300 920 475 1045 4800
7800
2,5 250 1070 4820
7820
1000 1,6 1,6 300 200 150 200 350 790 600 950 395 500 779 716 1250 4670
7670
2,5 830 420 4710
7710
2,5 300 1285 4770
7770
4,0 1,6 350 960 490 1250 4940
7940
2,5 300 1285 4960
7960
6,3 1,6 350 1150 590 1250 5250
8250
2,5 300 1285 5270
8270
1200 1,6 1,6 300 250 200 250 400 880 900 420 600 890 820 1550 7900
2,5 350 1610 8030
4,0 1,6 400 1100 530 1550 8100
2,5 350 1610 8180
6,3 1,6 400 1300 660 1550 8530
2,5 350 1610 8550

Поверхность теплообмена по наружному диаметру труб испарителей ИНТ и ИКТ

Внутренний диаметр кожуха, Дв, мм Поверхность теплообмена, м2, при длине труб, мм Площадь проходного сечения одного хода по трубам, м2 Площадь проходного сечения по межтрубному пространству, м2
2000 3000 4000 В вырезе перегородки Между перегородками при длине труб, мм
2000 3000 4000
600 40 60 80 0,088 0,045 0,048 0,045 0,054
800 74 112 149 0,164 0,070 0,058 0,076 0,068
1000 119 179 238 0,263 0,115 0,101 0,105 0,108
1200 - 262 350 0,386 0,170 - 0,123 0,123
1400 - 371 494 0,545 0,208 - 0,149 0,149

Поверхность теплообмена по наружному диаметру труб испарителей ИПТ

Внутренний диаметр кожуха, Дв, мм Сортамент труб, мм Число проходов по трубам Поверхность теплообмена, м2, при длине труб, мм Площадь проходного сечения одного хода по трубам, м2
3000 6000
600 25x2 25x2,5 2 50 100 0,031
0,034
25x2 25x2,5 4 44 88 0,011
0,012
25x2 25x2,5 6 40 81 0,007
0,008
800 25x2 25x2,5 2 95 191 0,061
0,067
25x2 25x2,5 4 86 172 0,027
0,030
25x2 25x2,5 6 83 166 0,016
0,017
1000 25x2 25x2,5 2 155 310 0,101
0,111
25x2 25x2,5 4 144 288 0,043
0,048
25x2 25x2,5 6 139 279 0,027
0,030
1200 25x2 25x2,5 2 - 464 0,151
0,167
25x2 25x2,5 4 - 435 0,064
0,071
25x2 25x2,5 6 - 424 0,042
0,047
