Погружные теплообменники с U-образной конфигурацией для горизонтальных аппаратов
С выводом нижнего штуцера через днище

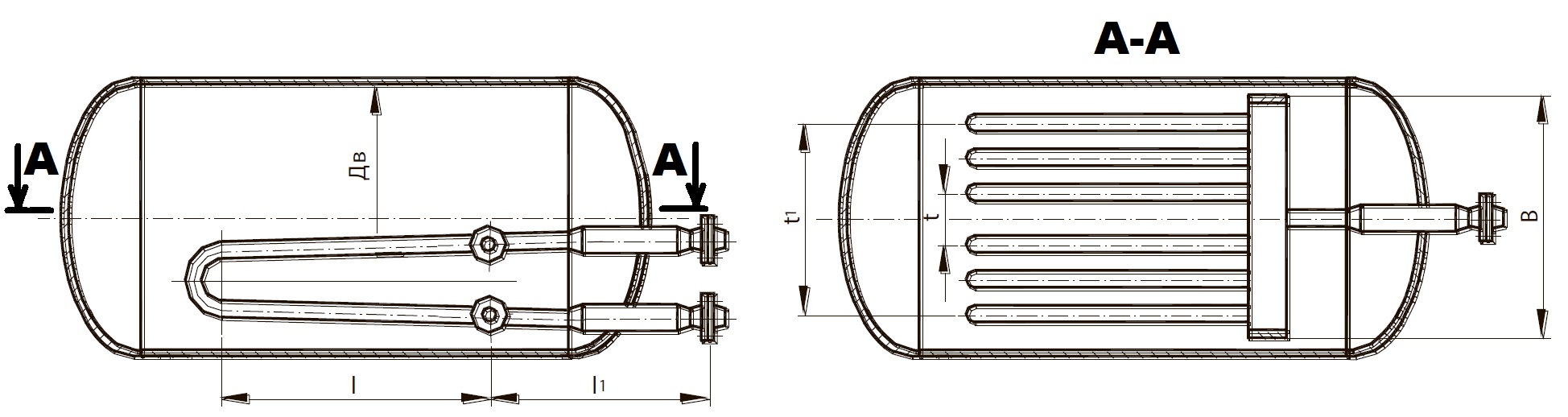

Погружной теплообменник с U-образной конфигурацией для горизонтальных аппаратов с выводом нижнего штуцера через днище
Основные параметры и размеры теплообмеников
| Применимость для аппаратов диаметром, Дв, мм |
В, мм |
l, мм |
l1, мм |
t, мм |
t1, мм |
n, мм |
Площадь поверхности теплообмена, м2 |
Масса, не более, кг |
| 1000-2000 |
600 |
1000 |
600 |
300 |
500 |
4 |
1,5 |
55,1 |
| 1500 |
1,9 |
63,7 |
| 2000 |
2,3 |
72,3 |
| 2500 |
2,7 |
80,9 |
| 3000 |
3,1 |
89,5 |
| 4000 |
3,9 |
106,0 |
| 5000 |
4,7 |
123,0 |
| 6000 |
5,5 |
140,0 |
| 1400-2000 |
900 |
1000 |
700 |
400 |
800 |
6 |
2,2 |
73,1 |
| 1500 |
2,8 |
86,0 |
| 2000 |
3,4 |
98,9 |
| 2500 |
4,1 |
112,0 |
| 3000 |
4,5 |
125,0 |
| 4000 |
5,8 |
150,0 |
| 5000 |
7,0 |
176,0 |
| 6000 |
8,2 |
202,0 |
| 7000 |
9,4 |
227,0 |
| 8000 |
10,6 |
253,0 |
| 9000 |
11,8 |
279,0 |
| 2000-3400 |
1200 |
1500 |
800 |
500 |
1100 |
8 |
3,6 |
108,0 |
| 2000 |
4,4 |
125,0 |
| 2500 |
5,2 |
143,0 |
| 3000 |
6,0 |
160,0 |
| 4000 |
7,7 |
194,0 |
| 5000 |
9,3 |
262,0 |
| 6000 |
10,9 |
283,0 |
| 7000 |
12,5 |
297,0 |
| 8000 |
14,1 |
331,0 |
| 9000 |
15,7 |
365,0 |
| 2400-3400 |
1500 |
1500 |
900 |
600 |
1400 |
10 |
4,5 |
130,0 |
| 2000 |
5,5 |
151,0 |
| 2500 |
6,5 |
173,0 |
| 3000 |
7,5 |
195,0 |
| 4000 |
9,5 |
238,0 |
| 5000 |
11,5 |
281,0 |
| 6000 |
13,6 |
324,0 |
| 7000 |
15,6 |
367,0 |
| 8000 |
17,6 |
410,0 |
| 9000 |
19,5 |
453,0 |
С выводом нижнего штуцера через стенку

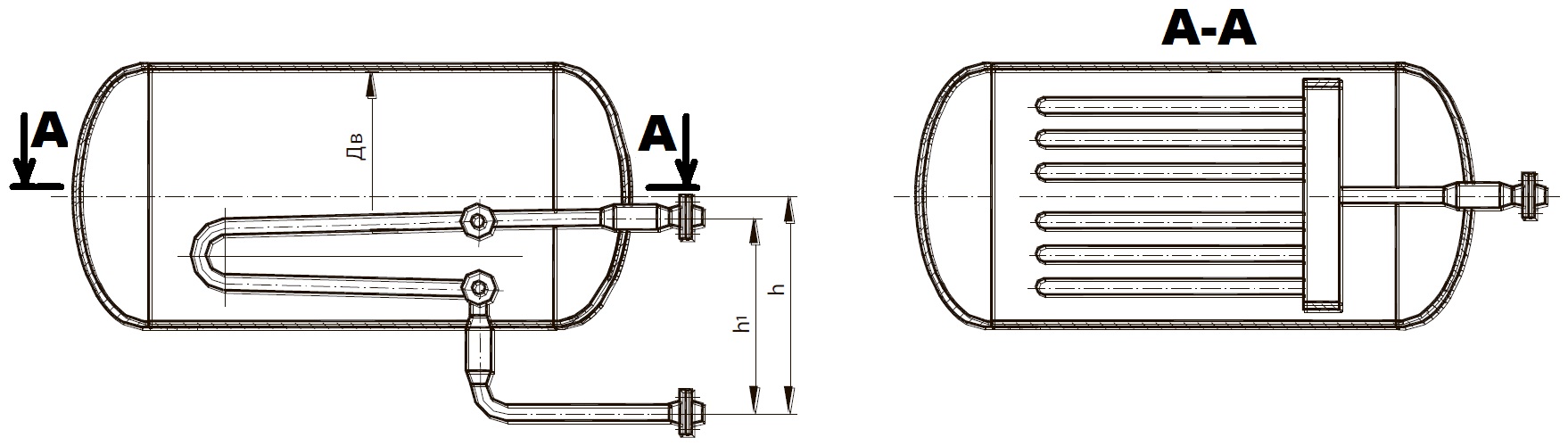

Погружной теплообменник с U-образной конфигурацией для горизонтальных аппаратов с выводом нижнего штуцера через стенку
Основные параметры и размеры теплообмеников
| В, мм |
l, мм |
l1, мм |
t, мм |
t1, мм |
n, мм |
Площадь поверхности теплообмена, м2 |
Масса, не более, кг |
h1, мм |
h2, мм |
| 600 |
1000 |
600 |
300 |
500 |
4 |
1,5 |
55,1 |
570 |
770 |
| 1500 |
1,9 |
63,7 |
| 2000 |
2,3 |
72,3 |
| 2500 |
2,7 |
80,9 |
| 3000 |
3,1 |
89,5 |
| 4000 |
3,9 |
106,0 |
| 5000 |
4,7 |
123,0 |
| 6000 |
5,5 |
140,0 |
| 900 |
1000 |
700 |
400 |
800 |
6 |
2,2 |
73,1 |
630 |
970 |
| 1500 |
2,8 |
86,0 |
| 2000 |
3,4 |
98,9 |
| 2500 |
4,1 |
112,0 |
| 3000 |
4,5 |
125,0 |
| 4000 |
5,8 |
150,0 |
| 5000 |
7,0 |
176,0 |
| 6000 |
8,2 |
202,0 |
| 7000 |
9,4 |
227,0 |
| 8000 |
10,6 |
253,0 |
| 9000 |
11,8 |
279,0 |
