Пластинчатые теплообменники разборные со сдвоенными пластинами по ГОСТ 15518

Теплообменники с площадью теплообменной поверхности 1 пластины 0,5 м2:

Исполнение 2
Исполнение 3

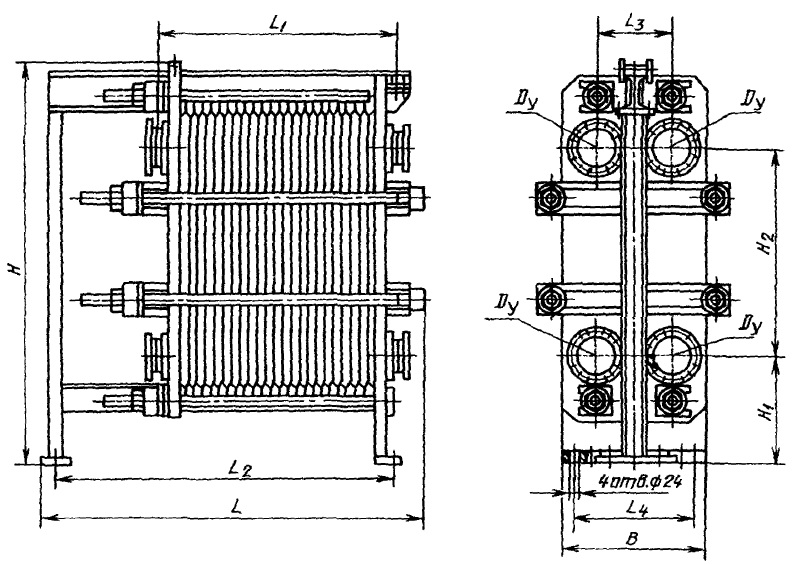

Пластинчатый теплообменник, тип РС, поверхность теплообмена 0,5 кв.м, иполнение 2

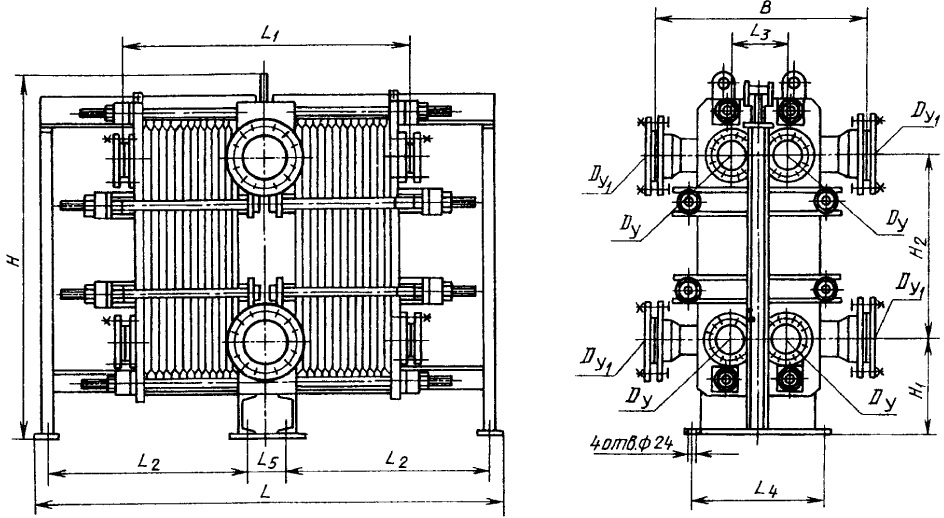

Пластинчатый теплообменник, тип РС, поверхность теплообмена 0,5 кв.м, иполнение 3
Исполнение 2 3
Площадь теплообменной поверхности аппарата, м2 31,5 50 63 80 100 140 160 220 280 300 320
Код ОКП 36 1251 3311 36 1251 3323 36 1251 3335 36 1251 3347 36 1251 3359 36 1251 3371 36 1251 3383 36 1251 3395 36 1251 3407 36 1251 3419 36 1251 3431
КЧ 00 07 03 10 02 09 05 01 03 07 03
Число пластин, шт. 64 100 126 160 200 280 320 440 560 600 640
Число секций, шт. 32 50 63 80 100 140 160 220 280 300 320
L1, не более, мм 890 1105 1160 1465 1705 3500 2795 3515 4235 4475 4715
L2, мм 1435 1715 1915 2180 2490 3110 2100 2565 3030 3165 3340
L3, мм 300
L4, мм 560 710
L5, мм - 270
H1, мм 500
H2, мм 1010
L, не более, мм 1435 1715 1915 2180 2490 3110 4330 5260 6190 6500 6810
B, не более, мм 855 1300
H, не более, мм 1860 1920
Dy, мм 200
Dy1, мм - 250
Масса, кг, не более 1619 1886 2079 2338 2626 3223 4565 5445 6351 6647 6945
Тепловой поток, кВт, не менее 65 103 130 165 206 289 330 454 578 619 660

Теплообменники с площадью теплообменной поверхности 1 пластины 0,53 м2:

Исполнение 2
Исполнение 3
Пластинчатый теплообменник, тип РС, поверхность теплообмена 0,53 кв.м, иполнение 2

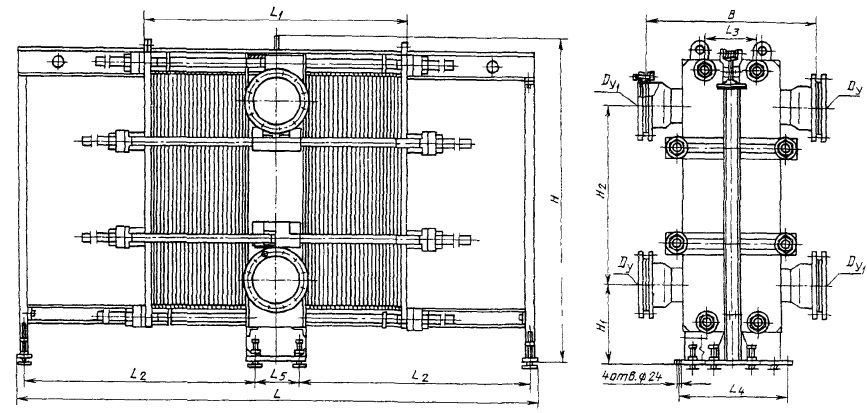

Пластинчатый теплообменник, тип РС, поверхность теплообмена 0,5 кв.м, иполнение 3
Исполнение 2 3
Площадь теплообменной поверхности аппарата, м2 40 50 63 80 100 125 140 160 200 250 280 315
Код ОКП 36 1251 3776
36 1251 4207		 36 1251 3777
36 1251 4208		 36 1251 3778
36 1251 4209		 36 1251 3779
36 1251 4210		 36 1251 3780
36 1251 4211		 36 1251 3781
36 1251 4212		 36 1251 3782
36 1251 4213		 36 1251 3783
36 1251 4214		 36 1251 3784
36 1251 4215		 36 1251 3785
36 1251 4216		 36 1251 3786
36 1251 4217		 36 1251 3788
36 1251 4218
КЧ 04
06		 03
05		 02
04		 01
00		 08
10		 07
09		 06
08		 05
07		 04
06		 03
05		 02
04		 01
03
Число пластин, шт. 76 96 120 152 188 236 260 304 376 464 528 608
Число секций, шт. 36 46 58 74 92 116 128 150 184 228 260 300
L1, не более, мм 448 538 646 790 952 1168 1276 1444 2132 2534 2822 3182
L2, мм 1090 1205 1345 1530 1735 2015 2265 2395 1805 1985 2135 2365
L3, мм 336 250
L4, мм 560 680
L5, мм - 270
H1, мм 490
H2, мм 1100
L, не более, мм 1270 1385 1525 1710 1950 2195 2345 2575 3730 4290 4590 5050
B, не более, мм 830 1090
H, не более, мм 1950 1990
Dy, мм 200 250
Масса, кг, не более 1600
1410		 1750
1510		 1930
1630		 2160
1790		 2440
1960		 2800
2200		 2974,4
2314,4		 3300
2530		 4980
3950		 5648,8
4398,8		 6100
4690		 6700
5090
Тепловой поток, кВт, не менее 82,0
81,1		 104,1
103,0		 130,6
129,3		 166,2
164,5		 205,9
203,6		 259,3
256,5		 285,8
282,7		 334,5
331,4		 411,8
407,3		 509,8
504,2		 580,4
574,2		 669,1
661,8
Примечание:

В числителе - показатели для стальных аппаратов, а в знаменателе - для титановых.
