Эксплуатация пластинчатых теплообменников

Эксплуатационные ограничения

Теплообменник предназначен эксплуатироваться при определенных величинах расходов, температур, давлений, характеристиках продуктов, зафиксированных в паспорте (формуляре) на аппарат и на заводской табличке. Сохранение работоспособности и показателей эффективности теплообменника при отличающихся рабочих условиях не гарантируется производителем.

На заводской табличке должна быть отображена следующая информация:

• товарный знак завода-изготовителя;
• наименование завода-изготовителя;
• номер технических условий;
• условное обозначение (тип) аппарата;
• заводской (серийный) номер аппарата;
• тип эксплуатируемой среды;
• расчетное давление для обоих контуров;
• давление нормальной эксплуатации (рабочее);
• разница давлений на входе и выходе (перепад);
• расчетная температура;
• температура продукта на входе;
• температура продукта на выходе;
• величина тепловой нагрузки;
• допустимая наибольшая температура стенки при нормальной эксплуатации;
• количество пластин;
• наименьшее расстояние между неподвижной и подвижной плитами аппарата (размер стяжки);
• масса аппарата в состоянии поставки;
• дата производства;
• клеймо ОТК.

Категорически не допустимо использовать в теплообменных процессах сред, контактирование которых при достижимой в эксплуатации концентрации может вызвать самовоспламенение, взрыву и т.п.

Чтобы предохранить теплообменник от повреждений во время подключения в рабочий контур и его функционирования необходимо иметь комплект пускозащитного оборудования контура, включающего в себя:

• защиту от гидроудара;
• депульсаторы;
• защиту от подъёма давления выше наибольшего допустимого значения;
• защиту от недопустимой вибрации аппарата;
• фильтры, предотвращающие попадание посторонних тел внутрь аппарата;
• защиту от воздействия солнечной радиации, источников УФ излучения (сварки) и озона.

Пластинчатые аппараты чувствительны к гидроудару, который может случится при регулировке, производстве ремонта, запуске насосных агрегатов и т.д. Для исключения гидроудара, возможны следующие технические решения:

• дросселирование клапанов с пневмоприводом;
• установка стабилизаторов давления или разрывных мембраны на циркуляционной трубопроводной обвязке;
• установка реле запаздывания в электрической сети регулирования;
• автоматический пуск насосных агрегатов исключительно на закрытую задвижку (при закрытой арматуре).

При наличии в контуре шестеренных, поршневых насосов и других устройств дозирующего принципа действия, необходимо нивелировать возможность передачи вибраций и пульсации давления на пластинчатый аппарат, потому что это может стать причиной появления усталостных трещин в пластинах, что станет причиной выхода теплообменника из строя.

При выполнении гидроиспытаний перепад давлений между полостями пластинчатого аппарата не должна быть выше 1,2 МПа (12 кгс/см²).

Меры безопасности

При проведении работ по сварке во время монтажных работ, эксплуатировании и обслуживании пластинчатого аппарата запрещается включать его в заземляющий контур.

При гидроиспытаниях теплообменного аппарата запрещено использовать сжатый воздух или иной газ для повышения давления.

Запрещено устранять неполадки и дефекты при наличии давления во внутренней полости пластинчатого аппарата и температуры нагреваемой/охлаждаемой среды выше 45°С.

При подключении (освобождении) теплообменника требуется соблюдать меры предосторожности от потенциального разбрызгивания нагретых или опасных продуктов из вентилей для сброса воздушных пробок и дренирования.

На теплообменник требутся устанавливать защитный экран для исключения разбрызгивания жидкой среды в случае нарушения герметичности прокладок, а также от воздействия иных факторов.

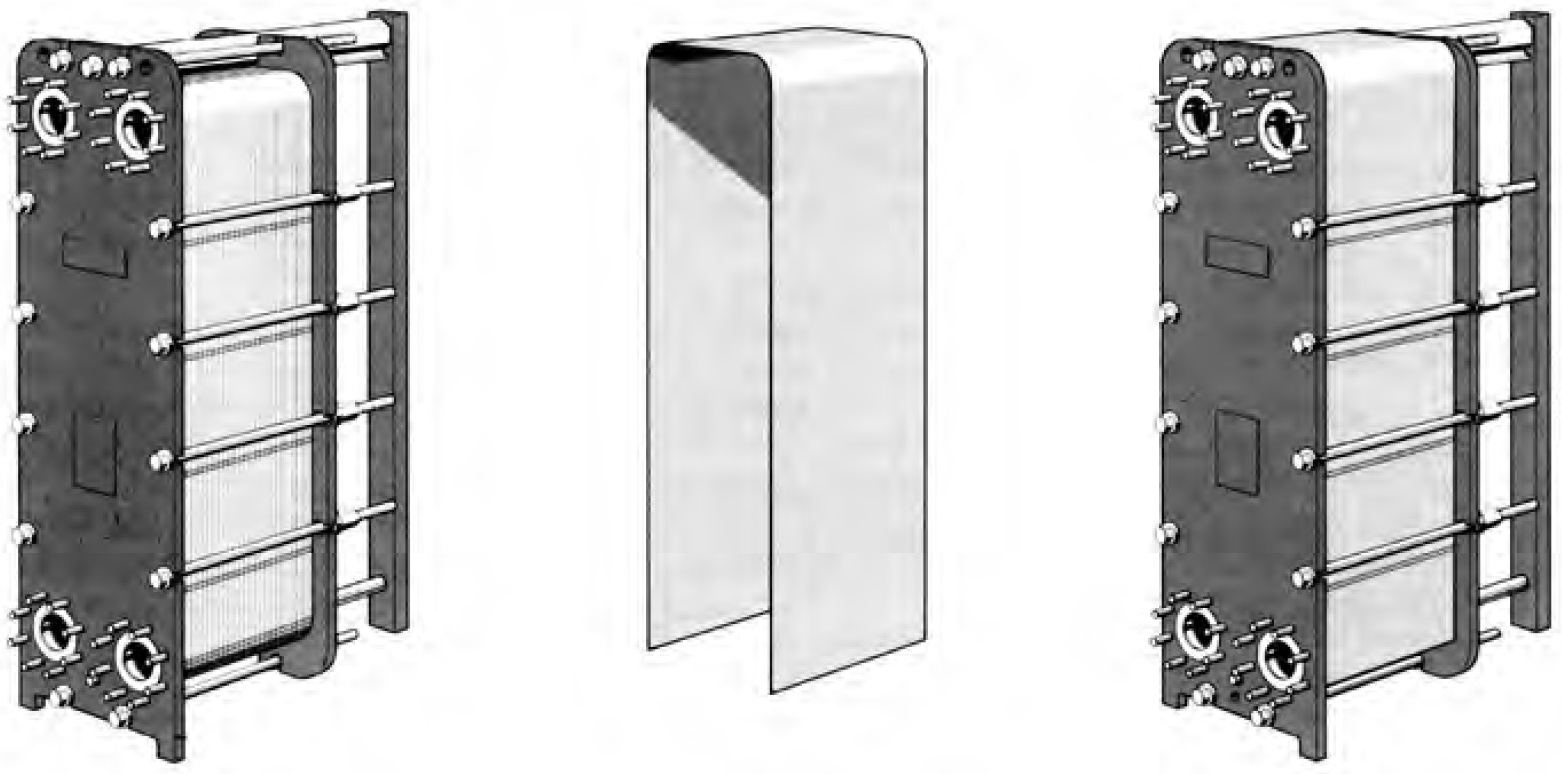

Защитные экраны изготовливаются из листа нержавеющей или оцинкованной стали толщиной от 0,5 до 0,8 мм и устанавливаются между шпильками, которые стягивают телпообменник, и пакетом пластин. Защитные экраны обычно не входят в комплект поставки пластинчатых теплообменников.

Теплообменник, температура наружных поверхностей которого в процессе эксплуатации может превышать 45°С, должен быть теплоизолирован. Рекомендуется дополнительная установка ограждающих конструкций теплообменника. Возможна поставка теплоизоляции по отдельному заказу для конкретного теплообменника. Ограждающие конструкции теплообменника разрабатываются и изготавливаются по документации эксплуатирующей организации (Заказчика) и в комплект поставки не входят.
