С ТУПИКОВЫМИ КАНАЛАМИ

Спиральные теплообменники с тупиковыми каналами

Исполнение 1

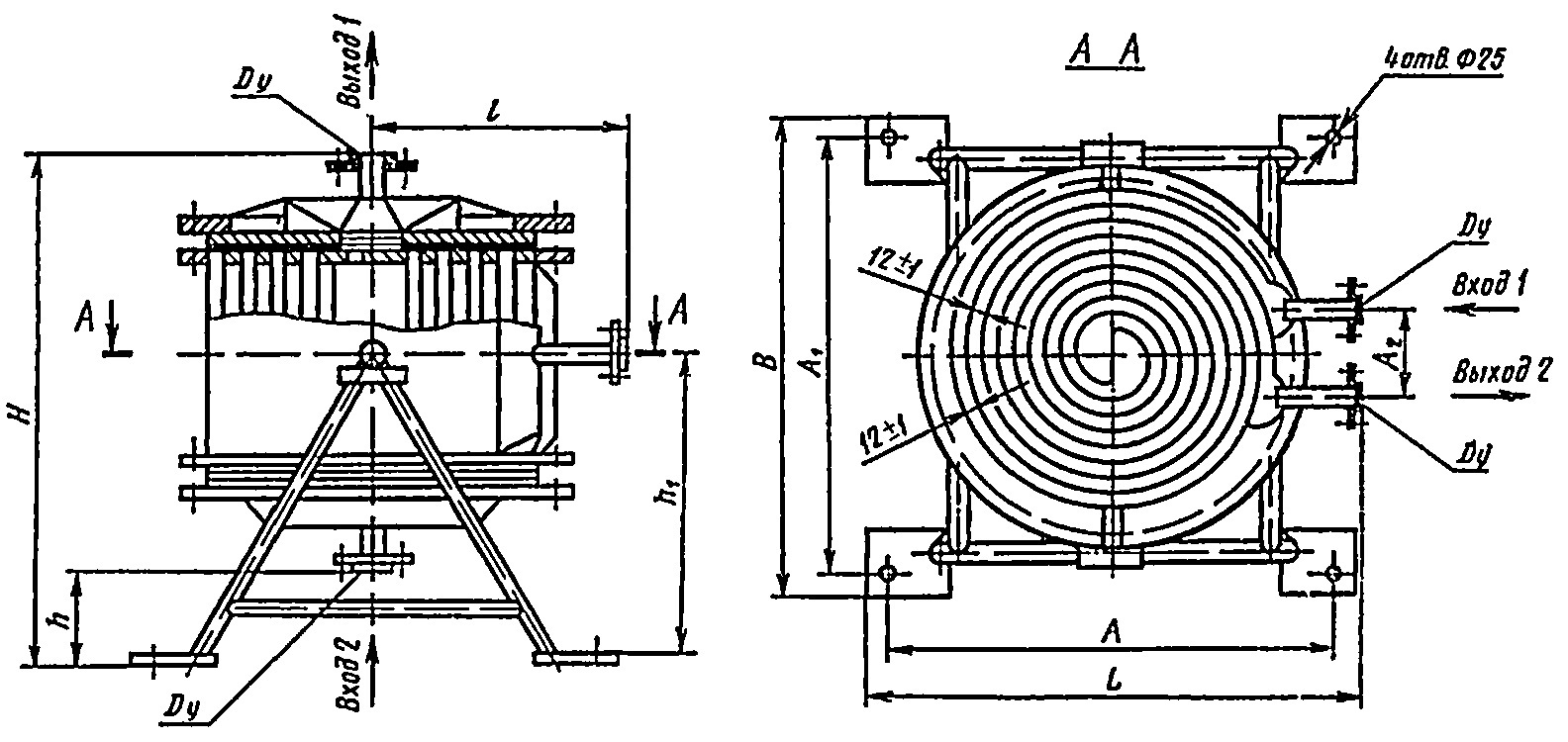

Спиральный теплообменник с тупиковыми каналами, исполнение 1
Условная теплообменная поверхность, м2 10,0 12,5 16,0 20,0 25,0 31,5
Код ОКП Условное давление 0,6 МПа (6 кгс/см2) 36 1241 3001 36 1241 3007 36 1241 3013 36 1241 3019 36 1241 1001 36 1241 3025 36 1241 1007 36 1241 3031 36 1241 1013
КЧ 06 00 02 07 03 09 08 00 10
Условное давление 1,0 МПа (10 кгс/см2) 36 1241 3004 36 1241 3010 36 1241 3016 36 1241 3022 36 1241 1004 36 1241 3028 36 1241 1010 36 1241 3035 36 1241 1016
КЧ 03 05 10 01 00 06 02 07 07
h, мм Предельные отклонения ±5 мм 230 310 250 310 250 310
h1, мм 700 750 730 960 800 960 800 960
l, мм 560 600 630 620 630 700 630 770 630
A, мм 900 955 960 1230 960 1230 960 1230
A1, мм 1060 1190 1380 1150 1380 1225 1485 1350
A2, мм 250 320 250 320
L, не более, мм 1050 1200 1350 1500 1350 1500 1450 1500
B, не более, мм 1150 1250 1450 1250 1450 1300 1550 1450
H, не более, мм 1200 1300 1250 1650 1400 1650 1400 1650
Dy, мм 65 100
Толщина ленты, мм 3,5 4,0 3,5 4,0 3,5 4,0
Ширина ленты, мм 400 500 400 700 500 700 500 700
Протяженность канала, м 12,5 15,6 16,0 25,0 14,3 25,0 17,9 31,5 22,5
Площадь поперечного сечения канала, м2 0,0048 0,0060 0,0048 0,0084 0,0060 0,0084 0,0060 0,0084
Пропускная способность при скорости 1 м/с, м3/ч 17,28 12,60 17,28 30,24 21,60 30,24 21,60 30,24
Масса, кг, не более 1170 1270 1480 1770 1620 2270 1970 2560
Условная теплообменная поверхность, м2 40,0 50,0 63,0 80,0 100,0
Код ОКП Условное давление 0,6 МПа (6 кгс/см2) 36 1241 3038 36 1241 1019 36 1241 3044 36 1241 1026 36 1241 3050 36 1241 1032 36 1241 3058 36 1241 1039 36 1241 36 1241 1045
КЧ 04 04 06 05 08 07 00 00 — 02
Условное давление 1,0 МПа (10 кгс/см2) 36 1241 3041 36 1241 1023 36 1241 3047 36 1241 1029 36 1241 3053 36 1241 1035 36 1241 3061 36 1241 1042 — 36 1241 1048
КЧ 09 08 03 02 05 04 05 05 — 10
h, мм Предельные отклонения ±5 мм 250 310 270
h1, мм 1050 960 1100 1150 1100 1150 1100 1225
l, мм 700 750 720 810 720 900 950 900
A, мм 1330 1230 1400 1525 1400 1525 1400
A1, мм 1300 1450 1460 1500 1640 1585 1800 2050 1960
A2, мм 320 400
L, не более, мм 1400 1500 1500 1700 1500 1700 1650
B, не более, мм 1400 1550 1550 1600 1700 1650 1900 2500 2050
H, не более, мм 1900 1650 1950 2050 1950 2050 1950 2200
Dy, мм 100 150
Толщина ленты, мм 3,9 4,0 3,9 6,0 3,9 6,0 3,9 6,0 3,9 4,0
Ширина ленты, мм 1000 700 1000 1100 1000 1100 1000 1100 1000 1250
Протяженность канала, м 20,0 28,6 25,0 22,7 31,5 28,6 40,0 36,4 50,0 40,0
Площадь поперечного сечения канала, м2 0,0120 0,0084 0,0120 0,0138 0,0120 0,0138 0,0120 0,0138 0,0120 0,0150
Пропускная способность при скорости 1 м/с, м3/ч 43,20 30,24 43,20 49,68 43,20 49,68 43,20 49,68 43,20 54,00
Масса, кг, не более 2760 3160 3460 3960 4260 4760 5450 5960

Исполнение 2

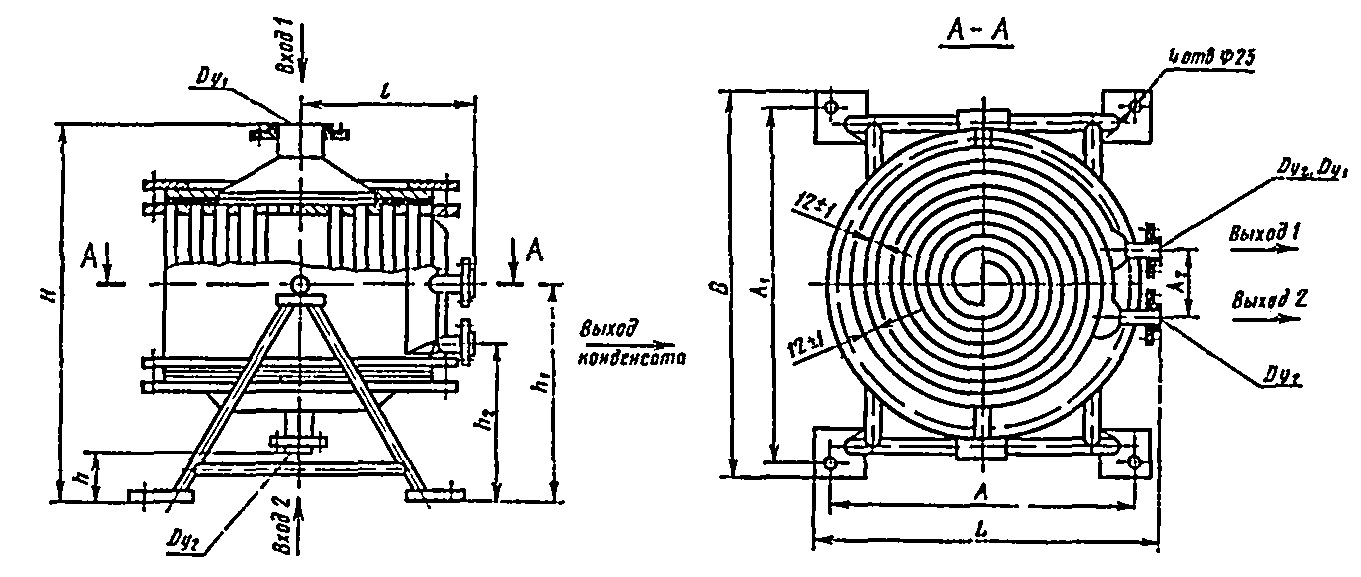

Спиральный теплообменник с тупиковыми каналами, исполнение 2
Условная теплообменная поверхность, м2 10,0 12,5 16,0 20,0 25,0 31,5
Код ОКП Условное давление 0,6 МПа (6 кгс/см2) 36 1241 3003 36 1241 3009 36 1241 3015 36 1241 3021 36 1241 1003 36 1241 3027 36 1241 1009 36 1241 3024 36 1241 1015
КЧ 04 09 00 02 01 07 06 08 08
Условное давление 1,0 МПа (10 кгс/см2) 36 1241 3006 36 1241 3012 36 1241 3018 36 1241 3024 36 1241 1006 36 1241 3030 36 1241 1012 36 1241 3037 36 1241 1018
КЧ 01 03 08 10 09 01 00 05 05
h, мм Предельные отклонения ±5 мм 230 250
h1, мм 750 700 765 780 900 835 900 835 900
h2, мм 620 635 645 700 685 700 685 700
l, мм 560 600 630 620 630 700 630 770 630
A, мм 900 955 960 1230 960 1230 960 1230
A1, мм 1060 1190 1380 1150 1380 1225 1485 1350
A2, мм 250 320 250 320
L, не более, мм 1050 1200 1350 1500 1350 1500 1450 1500
B, не более, мм 1150 1250 1450 1250 1450 1300 1550 1450
H, не более, мм 1250 1350 1300 1650 1450 1650 1450 1650
Dy1, мм 200 250
Dy2, мм 65 100
Dy3, мм 50 65
Толщина ленты, мм 3,5 4,0 3,5 4,0 3,5 4,0
Ширина ленты, мм 400 500 400 700 500 700 500 700
Протяженность канала, м 12,5 15,6 16,0 25,0 14,3 25,0 17,9 31,5 22,5
Площадь поперечного сечения канала, м2 Для 1-го теплоносителя 0,083 0,110 0,115 0,174 0,083 0,174 0,121 0,222 0,157
Для 2-го теплоносителя 0,0048 0,0060 0,0048 0,0084 0,0060 0,0084 0,0060
Пропускная способность при скорости 1 м/с, м3/ч 17,28 21,60 17,28 30,24 21,60 30,24 21,60 30,24
Масса, кг, не более 1170 1270 1480 1770 1620 2270 1970 2560
Условная теплообменная поверхность, м2 40,0 50,0 63,0 80,0 100,0
Код ОКП Условное давление 0,6 МПа (6 кгс/см2) 36 1241 3040 36 1241 1022 36 1241 3046 36 1241 1028 36 1241 3052 36 1241 1034 36 1241 3060 36 1241 1041 36 1241 36 1241 1047
КЧ 10 09 04 03 06 05 06 06 — 00
Условное давление 1,0 МПа (10 кгс/см2) 36 1241 3043 36 1241 1025 36 1241 3049 36 1241 1031 36 1241 3055 36 1241 1037 36 1241 3063 36 1241 1044 — 36 1241 1050
КЧ 07 06 01 08 03 02 03 03 — 05
h, мм Предельные отклонения ±5 мм 250 270 250
h1, мм 1050 900 1100 1150 1100 1150 1100 1270
h2, мм 700 750 885
l, мм 700 750 720 810 720 900 950 900
A, мм 1330 1230 1400 1525 1400 1525 1400
A1, мм 1300 1450 1460 1500 1640 1585 1800 2050 1960
A2, мм 320 400
L, не более, мм 1400 1500 1500 1700 1500 1700 1650
B, не более, мм 1400 1550 1550 1600 1700 1650 1900 2500 2050
H, не более, мм 1950 1650 2000 2100 2000 2100 2000 2300
Dy1, мм 250 300
Dy2, мм 100 150
Dy3, мм 65 80
Толщина ленты, мм 3,9 4,0 3,9 6,0 3,9 6,0 3,9 6,0 3,9 4,0
Ширина ленты, мм 1000 700 1000 1100 1000 1100 1000 1100 1000 1250
Протяженность канала, м 20,0 28,6 25,0 22,7 31,5 28,6 40,0 36,4 50,0 40,0
Площадь поперечного сечения канала, м2 Для 1-го теплоносителя 0,135 0,224 0,174 0,178 0,222 0,220 0,274
Для 2-го теплоносителя 0,0120 0,0084 0,0120 0,0138 0,0120 0,0138 0,0120 0,0138 0,0120 0,0150
Пропускная способность при скорости 1 м/с, м3/ч 43,20 30,24 43,20 49,68 43,20 49,68 43,20 49,68 43,20 54,00
Масса, кг, не более 2760 3160 3460 3960 4260 4760 5450 5960
