Спиральные теплообменники со сквозными каналами

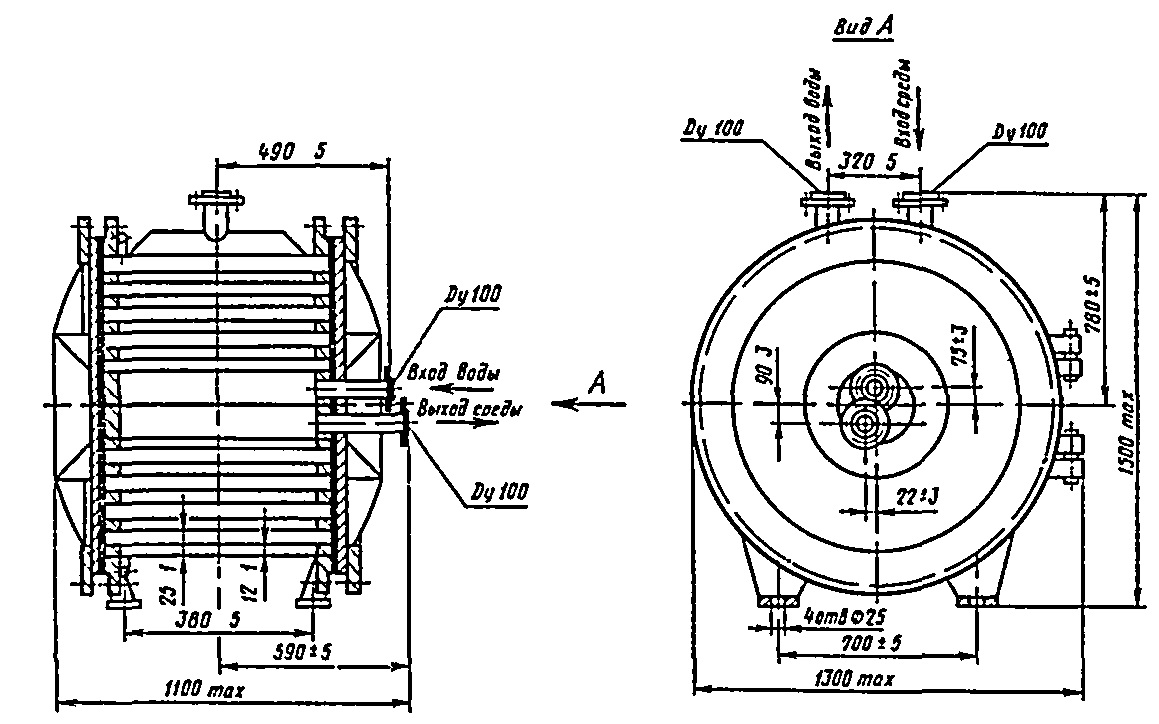

Исполнение 1
| Условная теплообменная поверхность, м2 |
20 |
| Код ОКП |
36 1243 3002 |
| Контрольное число (КЧ) |
06 |
| Толщина ленты, мм |
3,5 |
| Ширина ленты, мм |
500 |
| Протяженность канала, м |
20 |
| Площадь поперечного сечения широкого канала, м2 |
0,0125 |
| Площадь поперечного сечения узкого канала, м2 |
0,0060 |
| Пропускная способность широкого канала при скорости 1 м/с, м3/ч |
45,00 |
| Пропускная способность узкого канала при скорости 1 м/с, м3/ч |
21,60 |
| Масса, кг, не более |
2400 |

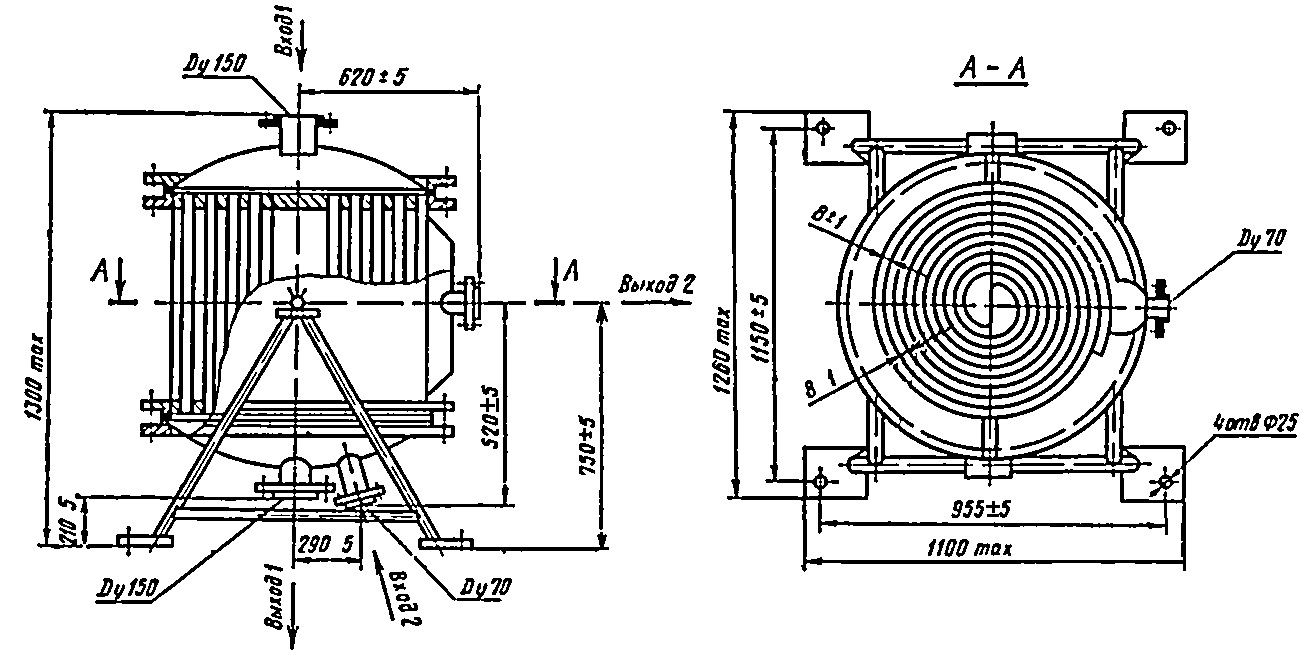

Исполнение 2
| Условная теплообменная поверхность, м2 |
20 |
| Код ОКП |
36 1243 3001 |
| Контрольное число (КЧ) |
07 |
| Толщина ленты, мм |
3,5 |
| Ширина ленты, мм |
500 |
| Протяженность канала, м |
20 |
| Площадь поперечного сечения сквозного канала, м2 |
0,16 |
| Площадь поперечного сечения спирального канала, м2 |
0,004 |
| Пропускная способность сквозного канала при скорости 1 м/с, м3/ч |
5,76 |
| Пропускная способность спирального канала при скорости 1 м/с, м3/ч |
14,4 |
| Масса, кг, не более |
1200 |

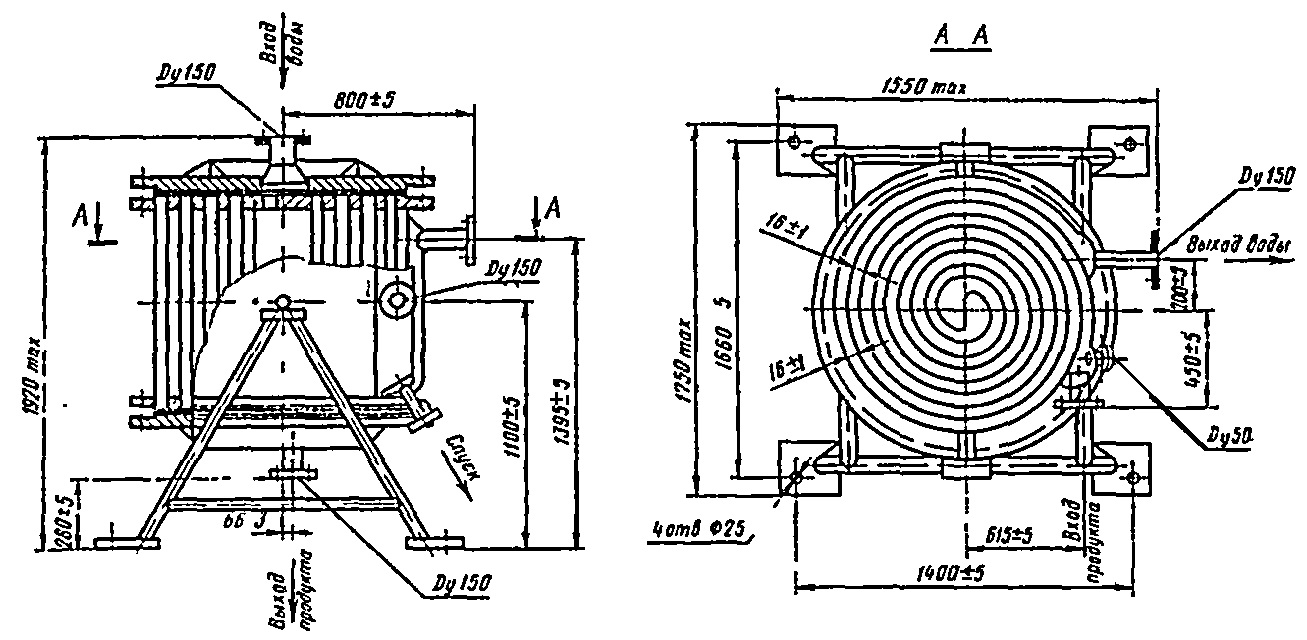

Исполнение 3
| Условная теплообменная поверхность, м2 |
50 |
| Код ОКП |
36 1243 1001 |
| Контрольное число (КЧ) |
04 |
| Толщина ленты, мм |
6,0 |
| Ширина ленты, мм |
1100 |
| Протяженность канала, м |
22,7 |
| Площадь поперечного сечения канала, м2 |
0,0168 |
| Пропускная способность канала при скорости 1 м/с, м3/ч |
60,48 |
| Масса, кг, не более |
4400 |
По согласованию возможно изготовление спиральных телпообменников типа 2 в исполнении 3 с теплообменной поверхностью 80 и 100 м2.
