Экономические показатели процесса Cyclar

В таблице ниже собраны экономические показатели для типичной установки Cyclar:

1. Рассмотрена установка Cyclar низкого давления.
2. Производительность - 54 т/ч (15 000 барр./сут) по сырью.
3. Состав сырья: пропан/бутаны - 50/50% масс.
4. В расчете капзатрат учтены установка Cyclar и отгонная колонна, но не учтено оборудование для последующего фракционирования продукта.
5. Стоимость монтажа рассчитана для строительства в 1995 г. в США на побережье Мексиканского залива.
6. В расчете учтены:
• техническое проектирование;
• снабжение и поставки;
• монтаж оборудования на месте;
• начальная загрузка катализатора Cyclar.

Сравнение экономических показателей установок Cyclar и риформинг

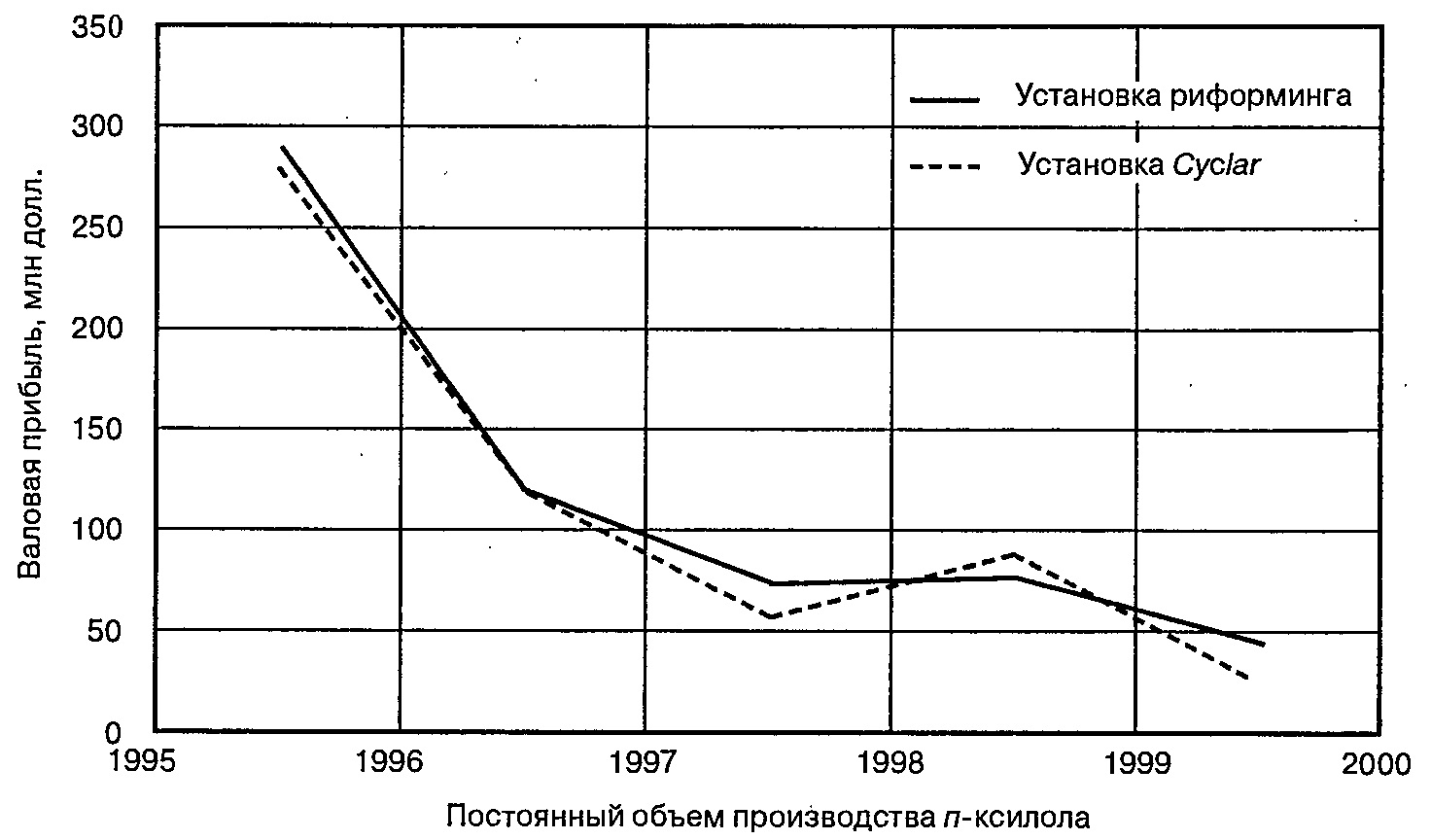

На рисунке ниже приведены сравнительные экономические показатели комплекса по производству ароматики на базе установки Cyclar и установки риформинга бензиновых фракций:

• сырьё для Cyclar включает 50% масс. С₃ и 50% масс. С₄;
• для обоих случаев принят одинаковый и постоянный объем выработки p-ксилола;
• валовая прибыль установок Cyclar и риформинг за период 1995 - 1999 гг одинаковая.

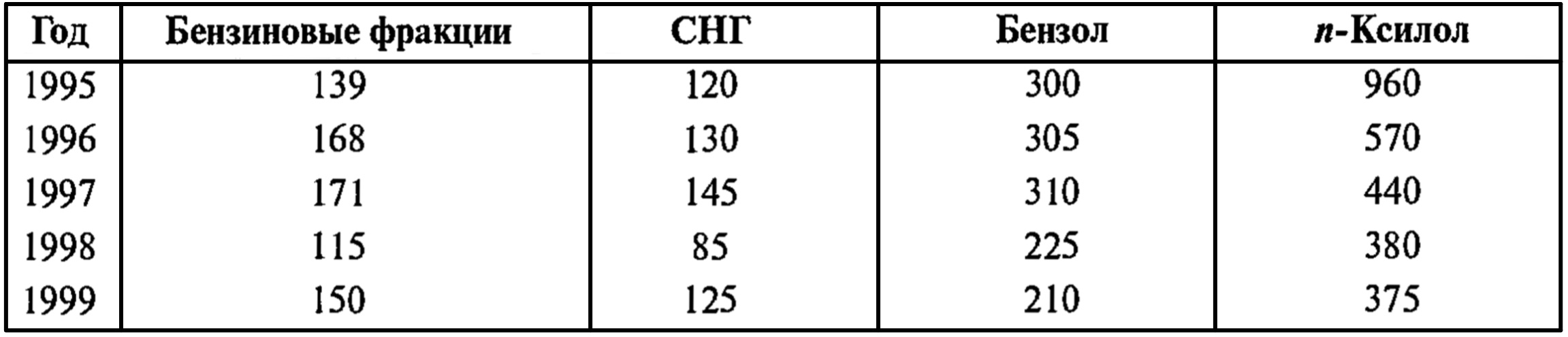

Цены на сырьё и основные продукты [долл./тонну], задействованные в исследовании, приведены в следующей таблице:

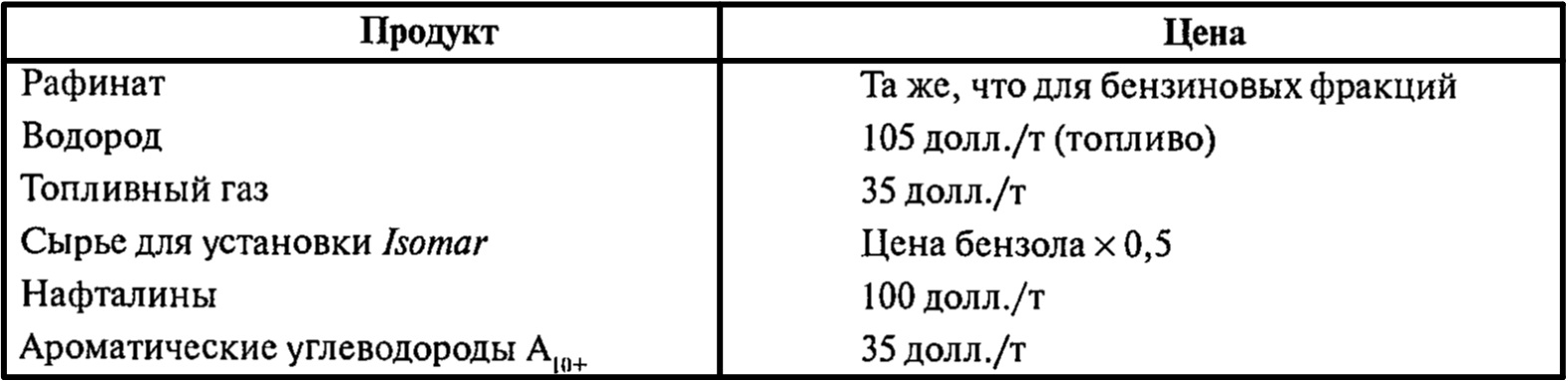

В следующей таблице приведены цены на побочные продукты:

Опыт промышленной эксплуатации

Технология CCR компании UOP, впервые реализованная промышленно в процессе Platforming, была использована в технологических процессах Oleflex и Cyclar. Комбинация радиально-поточного многосекционного реактора и безостановочной регенерации катализатора подтвердило свою исключительную надежность. Для промышленных установок CCR Platforming не является редким коэффициент полезной эксплуатации выше 95%.

В январе 1990 г. ВР ввела в работу первую установку Cyclar промышленной мощности на собственном заводе в Грейнджмуте, Шотландия. Эта пилотная установка имела производительность в 30 000 т пропанового/бутанового сырья в год при высоком/низком давлении в широком диапазоне рабочих параметров. Демонстрация была завершена полным успехом, доказав промышленную применимость процесса Cyclar и обеспечив необходимый объём данных для проектирования с гарантией надежности будущих промышленных установок. После окончания программы разработок пилотная установка Cyclar в Грейнджмуте была разобрана в 1992 г.

В 1995 г. UOP лицензировала на Ближнем Востоке первый комплекс по получению ароматических углеводородов, базировавшийся на установке Cyclar. Это была установка с низким рабочим давлением, способная к конверсии в ароматику 1,3 млн тонн в год сжиженного газа. Комплекс был предназначен для производства:

• 350 000 тонн бензола;
• 3300 000 тонн p-ксилола;
• 80 000 тонн о-ксилола;

Этот новый комплекс по получению ароматических углеводородов был введен в эксплуатацию в августе 1999 г. и продолжает функционировать до сих пор.
