| Номер проекта |
565.00.00.000 |
Технические условия |
565.00.00.000ТУ |

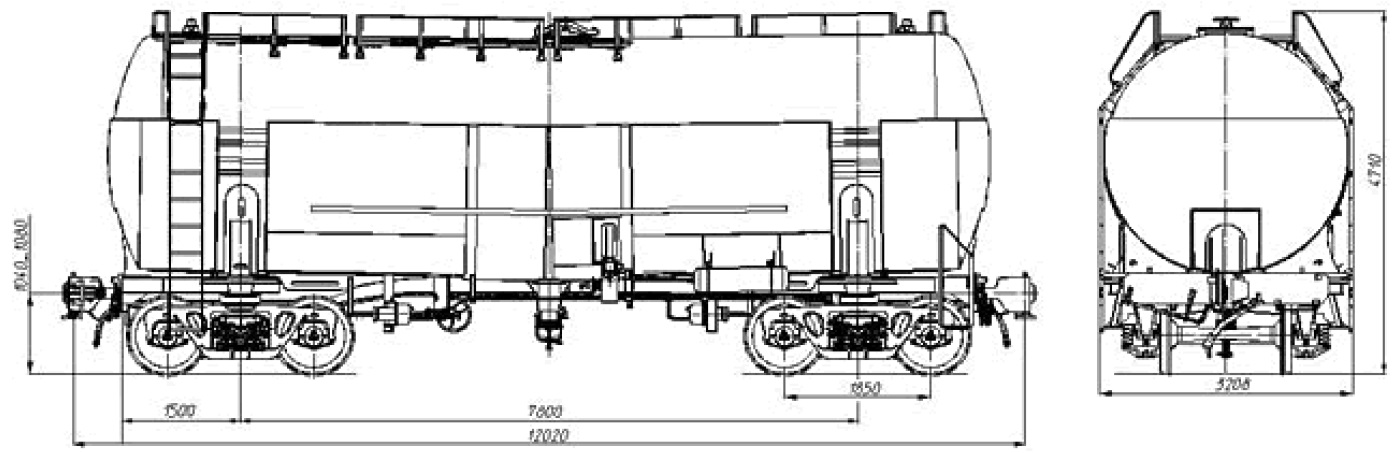

| Модель вагона |
15-565 |
Изготовитель |
ФГУП «ПО УВЗ» |
| Грузоподъемность, т |
72 |
Масса тары вагона, т |
27,3 |
| Нагрузка статическая осевая, кН(тс) |
245,0 (25) |
Объем котла полный, м3 |
74,9 |
| Скорость конструкционная, км/ч |
120 |
Габарит |
1-Т |
| Длина по осям сцепления автосцепок, мм: |
12020 |
Длина по концевым балкам рамы, мм: |
10800 |
| База вагона, мм |
7800 |
Ширина максимальная, мм |
3208 |
| Высота от УГР максимальная, мм |
4710 |
Количество осей, шт. |
4 |
| Модель 2-осной тележки |
18-194 |
Наличие переходной площадки |
нет |
| Наличие стояночного тормоза |
есть |
Диаметр котла внутренний, мм |
3000 |
| Длина котла наружная, мм |
11147 |
Количество верхних люков, шт. |
1 |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) |
0,25 (2,5) |
Давление, создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) |
0,53 (5,3) |
| Наличие уклона котла |
есть |
Наличие системы разогрева |
есть |
| Наличие теплоизоляции |
нет |
Наличие теневой защиты |
нет |
| Наличие предохранительно-впускного клапана |
есть |
Налив |
Верхний |
| Слив |
Нижний |
Количество наружных лестниц |
2 |
| Количество внутренних лестниц |
1 |
Год постановки на серийное производство |
- |
| Год снятия с серийного производства |
- |
Возможность установки буферов |
нет |
