ДЛЯ СВЕТЛЫХ НЕФТЕПРОДУКТОВ
|
|

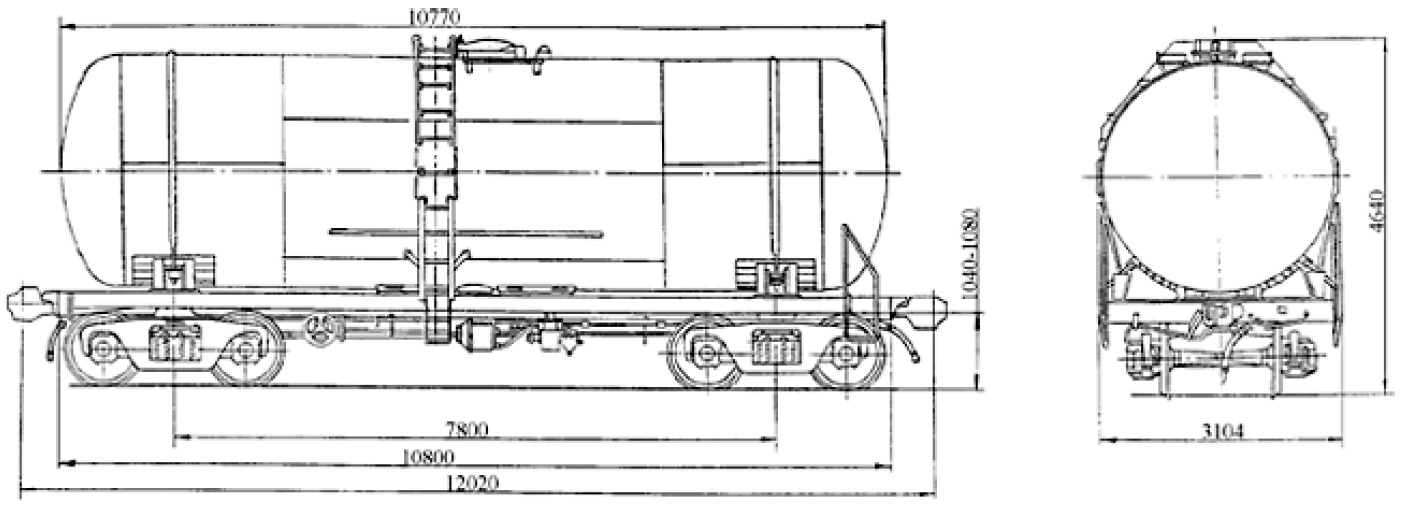

4-осная цистерна для нефтепродуктов, модель 15-777
| Номер проекта |
777.00.00.000СБ |
Технические условия |
ТУ 3182-777-00210772-94 |
| Модель вагона |
15-777 |
Грузоподъемность, т |
66 |
| Масса тары вагона, т |
26,8 |
Нагрузка статическая осевая, кН(тс) |
228 (23,2) |
| Нагрузка погонная, кН/м (тс/м) |
75,7 (7,72) |
Объем котла полный, м3 |
72,4 |
| Объем котла полезный, м3 |
71,7 |
Скорость конструкционная, км/ч |
120 |
| Габарит |
02-ВМ (02-Т) |
Длина по осям сцепления автосцепок, мм: |
12020 |
| Длина по концевым балкам рамы, мм: |
10800 |
База вагона, мм |
7800 |
| Высота от УГР максимальная, мм |
4615 |
Количество осей, шт. |
4 |
| Модель 2-осной тележки |
18-100 |
Наличие переходной площадки |
нет |
| Наличие стояночного тормоза |
есть |
Диаметр котла внутренний, мм |
3000 |
| Длина котла наружная, мм |
10770 |
Удельный объем, м3/т |
1,19 |
| Количество верхних люков, шт. |
1 |
Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) |
0.15 (1,5) |
| Давление, создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) |
0,5 (5,0) |
Количество секций котла, шт. |
1 |
| Наличие уклона котла к сливному прибору |
есть |
Наличие парообогревательной рубашки |
нет |
| Наличие теплоизоляции |
нет |
Наличие теневой защиты |
нет |
| Наличие предохранительного клапана |
нет |
Наличие предохранительно-впускного клапана |
есть |
| Налив |
Верхний |
Слив |
Нижний самотёком |
| Количество наружных лестниц |
2 |
Количество внутренних лестниц |
1 |
| Год постановки на серийное пр-во |
1995 |
Возможность установки буферов |
нет |
