Тарелки из S-образных элементов

Тарелки из S-образных элементов представляют собой разновидность колпачковых тарелок и собираются из отдельных элементов, каждый из которых является одновременно полостью для паровой и жидкой фаз.

Конструкция тарелки из S-образных элементов

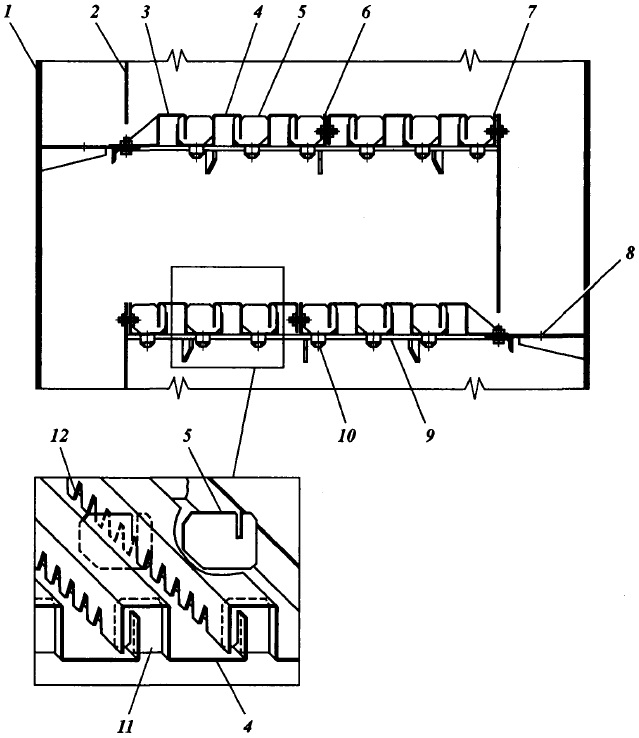

Конструкция тарелки из S-образных элементов:
1 - корпус колонны; 2 - сливная перегородка; 3 - паровой элемент; 4 - S-образный элемент; 5 - поперечные перегородки; 6 - разъемный S-образный элемент; 7 - жидкостный элемент; 8 - отверстие для слива жидкости; 9 - опорное кольцо; 10 - струбцина; 11 - заглушки; 12 - прорези в S-образных элементах

В начале тарелки находится паровой элемент (поз.3), у слива с тарелки - жидкостный элемент (поз.7). Вертикальная часть S-образного элемента (поз.4), который выполняет роль колпачка, имеет трапециевидные прорези (поз.12). Паровая часть S-образного элемента с боков перекрыта заглушками (поз.11), которые препятствуют выходу паровой фазы в этом направлении. Чтобы повысить жесткость конструкции и упростить установку тарелки по протяженности S-образных элементов привариваются поперечные перегородки (поз.5). При значительном числе составляющих вдоль потока жидкой фазы в середине тарелки устанавливается разъемный S-образный элемент, позволяющий начинать разборку тарелки в том числе в средней её части. Профиль S-образного элемента характеризуется повышенной жесткостью, благодаря чему их можно изготавливать из стального листа толщиной 2 мм и при сечении колонного аппарата до 4 м не использовать промежуточные опорные балки.

Жидкость перемещается единым потоком по полотну тарелки в сторону слива, проходя над S-образными элементами и перетекая через них. Паровая фаза проходит через прорези S-образных элементов, барботирует через жидкую фазу и при этом продвигает её по тарелке.
