Струйные тарелки

У струйных тарелок контактные детали (лепестки, просечки и т. п.) располагаются так, чтобы паровая фаза, выходящая в жидкую фазу под определенным углом к горизонту, получает горизонтальную составляющую скорости, которая совпадает с направлением течения жидкости по поверзности тарелки или под углом к нему. Благодаря такой организации потоков создаются оптимальные условия для эффективного межфазного взаимодействия при высокой производительности тарелки. При чистом прямоточном перемещении фаз и высокой скорости паровой фазы жидкость сносится в направлении сливного кармана, что усложняет функционирование переливного кармана и снижает эффективность работы контактного устройства.

Схема струйно-направленной тарелки с вертикальными поперечными секционирующими перегородками
Схема струйно-направленной тарелки с вертикальными поперечными секционирующими перегородками:
1 - корпус колонны; 2 - полотно тарелки; 3 - приемный карман; 4 - стенка переливного кармана; 5 - подпорная перегородка; 6 - лепесток (язычок); 7 - вертикальная перегородка; 8 - сливная перегородка; 9 - прорезь в вертикальной перегородке

Чтобы избежать снижения эффективности работы тарелки, используют приемы, которые позволяют компенсировать (локализовать) прямоточное перемещение фаз и исключить его проецирование на всю поверхность тарелки, примером может служить установка поперечных секционирующих перегородок, создание перемещения фаз в пересекающихся направлениях, когда оси рядом расположенных лепестков позиционированы взаимно перпендикулярно или образуют пучок прямых и т.п.

Приёмы локализации прямоточного движения фаз:

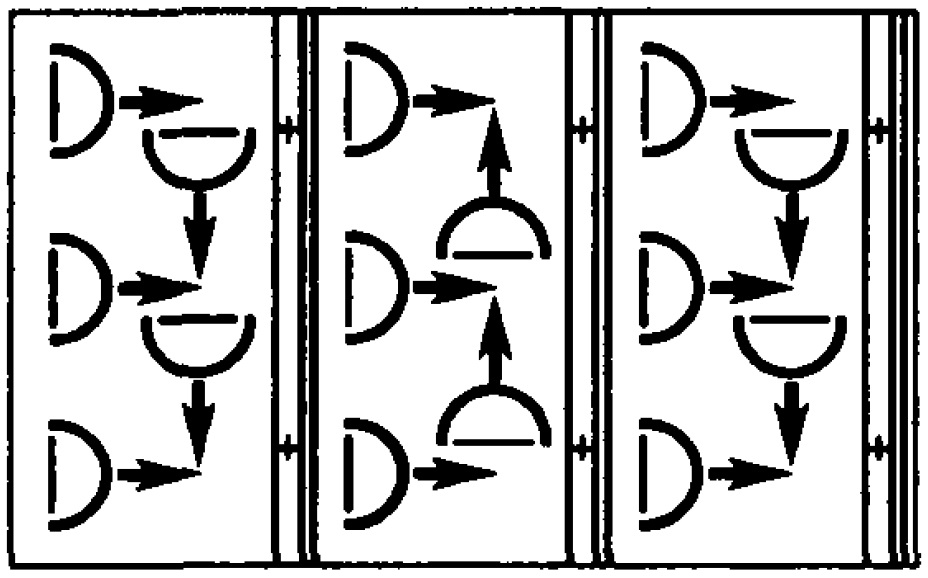

Ввод части потока пара поперек потока жидкости

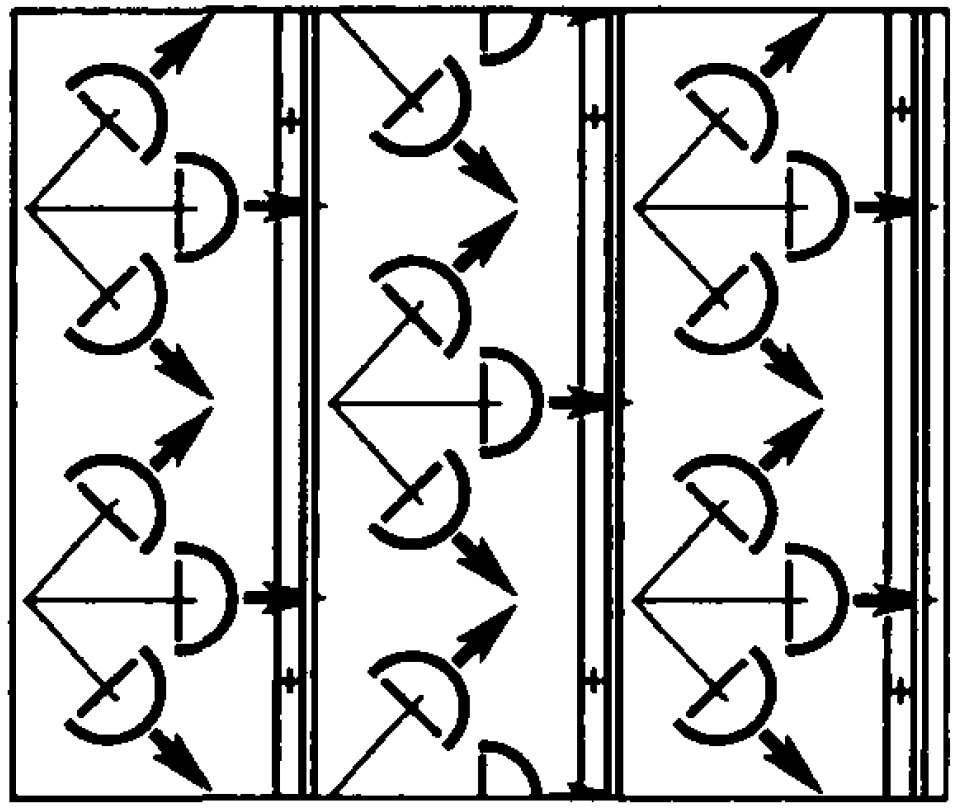

Ввод части потока пара под углом к потоку жидкости
Установка поперечных перегородок в форме гребенки
Ввод части потока пара поперек потока жидкости Ввод части потока пара под углом к потоку жидкости Установка поперечных перегородок в форме гребенки
