ОДНОПОТОЧНЫЕ НЕРАЗБОРНЫЕ

Однопоточные неразборные теплообменники труба в трубе

Неразборные однопоточные аппараты типа "труба в трубе" имеют маркировку ТТОН и предназначены для эксплуатационных условий, при которых продукт, циркулирующий по кольцевой полости, не образует отложений, из-за которых возникает потребность в механической чистке наружной поверхности внутренних труб.

Аппараты 1 исполнения (с приварными двойниками) предназначены для эксплуатации, при которой продукт в трубной полости также не создает условий, требующих организации механической чистки внутренней поврехности теплообменных труб.

Аппараты 2 исполнения (со съёмными двойниками) в большей стенени подходят для условий, когда требуется чистка внутренней поверхности телпообменных труб от загрязнений.

Максимальный допускаемый перепад температур стенок внешних (кожуховых) и внутренних (теплообменных) труб не должен быть выше чем:

  • 50 °C при материальном исполнении М1;
  • 40 °C при материальном исполнении М3.

Гарантированный срок службы аппаратов при эксплуатации на средах со скоростью коррозии не превышающей 0,1 мм за 1 год - 5 лет.

Чертежи общего вида аппаратов ТТОН

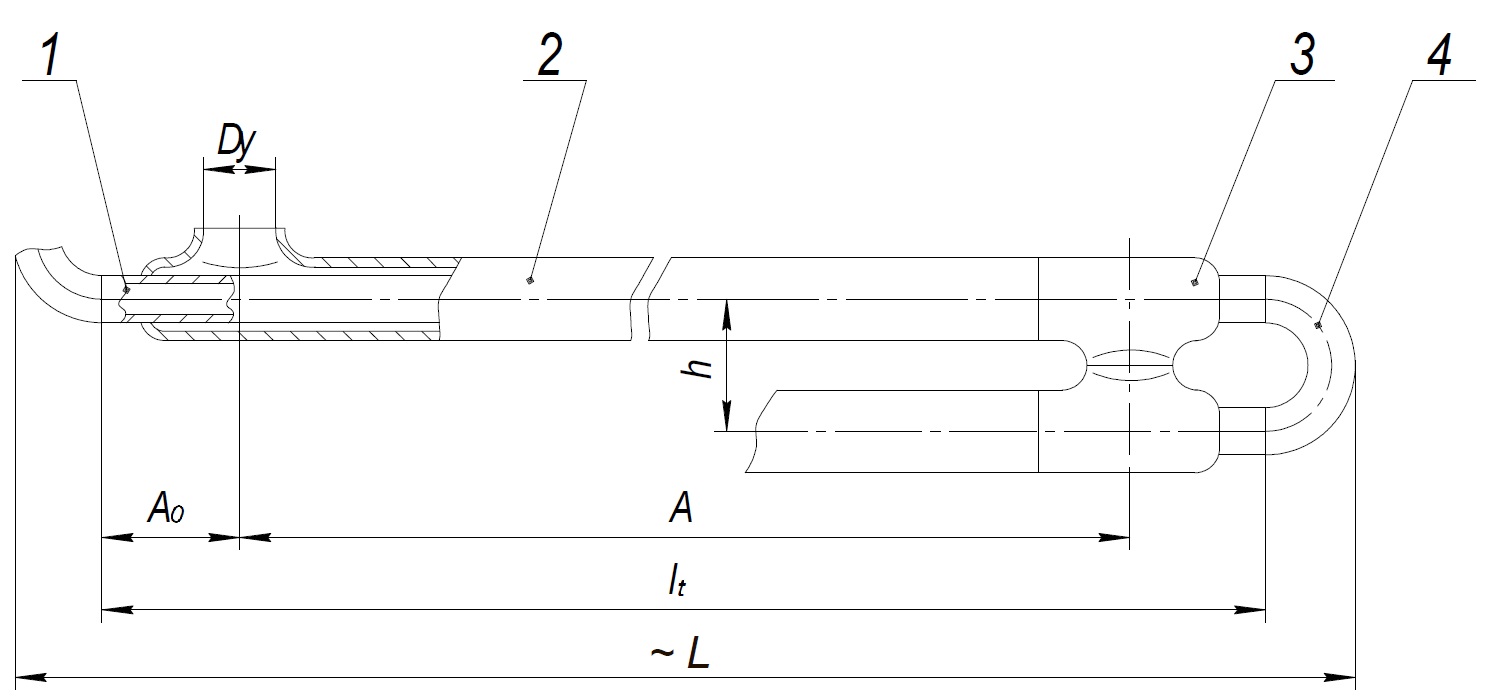

Теплообменник ТТОН 'труба в трубе' однопоточный неразборный, исполнение 1

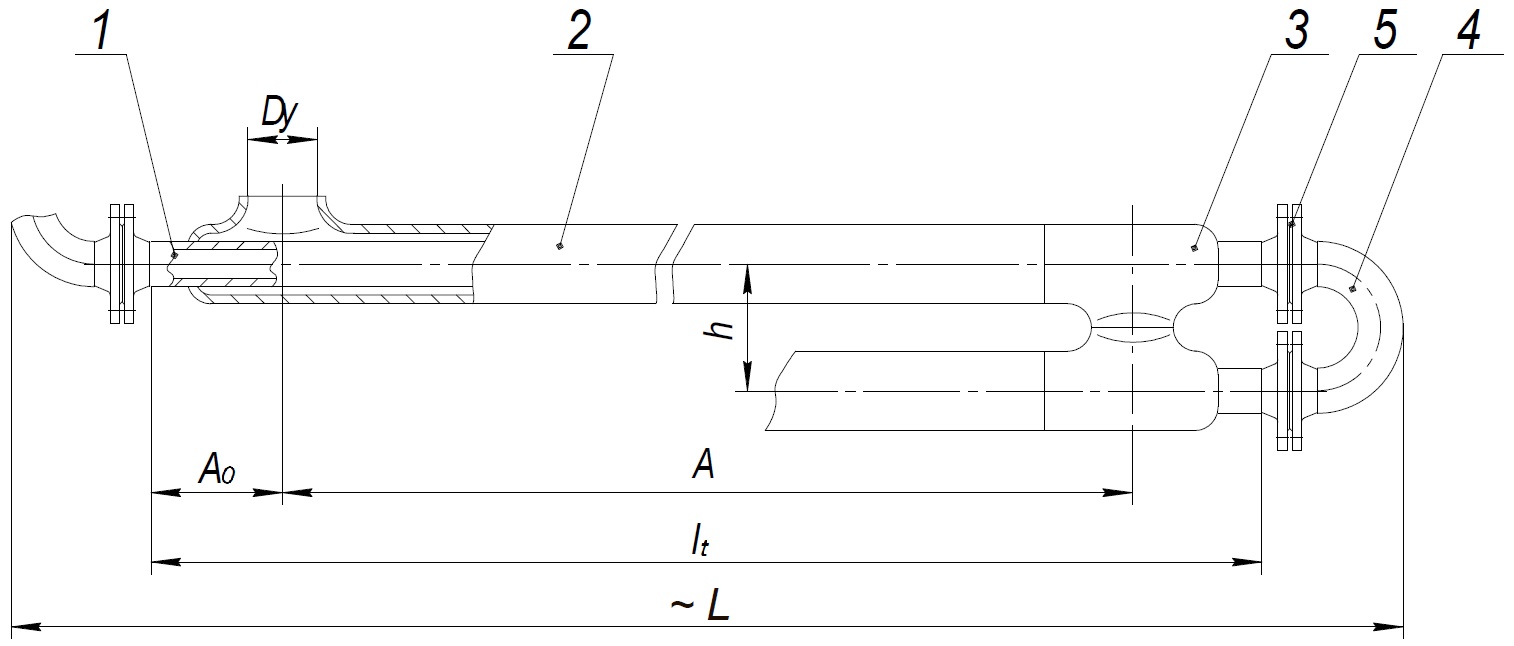

Теплообменник ТТОН 'труба в трубе' однопоточный неразборный, исполнение 2
Теплообменный аппарат ТТОН, исполнение 1 - с приварными двойниками Теплообменный аппарат ТТОН, исполнение 2 - со съёмными двойниками
1 - теплообменная труба; 2 - кожуховая труба; 3 - специальный тройник; 4 - двойник;
5 - ниппельное (при диаметре теплообменных труб от 25 до 57 мм) или фланцевое (при диаметре теплообменных труб от 89 до 159 мм) соединении

Основные размеры и поверхность теплообмена аппаратов ТТОН

Условное обозначение группы элементов Сортамент труб Длина труб, lt Длина секции, ≈L Ду h A0 A Номинальная наружная поверхность теплообмена, м2
внутренних кожуховых исполнение
1 2
ТТОН 25/57-6,3/4,0 25x3 57x4 1500 1620 1810 40 90 100 1300 0,110
3000 3120 3310 2800 0,228
ТТОН 25/57-16,0/4,0 25x4 1500 1620 1810 1300 0,110
3000 3120 3310 2800 0,228
ТТОН 25/57-16,0/10,0 57x5 1500 1620 1810 1300 0,110
3000 3120 3310 2800 0,228
ТТОН 38/57-6,3/4,0 38x4 57x4 1500 1630 1840 1300 0,167
3000 3130 3340 2800 0,346
ТТОН 38/57-16,0/4,0 38x5 1500 1630 1840 1300 0,167
3000 3130 3340 2800 0,346
ТТОН 38/57-16,0/10,0 57x5 1500 1630 1840 1300 0,167
3000 3130 3340 2800 0,346
ТТОН 38/76-6,3/4,0 38x4 76x4 1500 1670 1880 50 130 115 1270 0,167
3000 3170 3380 2770 0,346
ТТОН 38/89-6,3/4,0 89x5 3000 3170 3380 130 2740 0,346
4500 4670 4880 4240 0,525
ТТОН 48/76-6,3/4,0 48x4 76x4 3000 3180 3430 115 2770 0,437
4500 4680 4930 4270 0,664
6000 6180 6430 5770 0,890
ТТОН 48/76-10,0/6,3 48x5 76x5 3000 3180 3430 2770 0,437
4500 4680 4930 4270 0,664
6000 6180 6430 5770 0,890
ТТОН 48/76-16,0/10,0 76x6 3000 3180 - 2770 0,437
4500 4680 - 4270 0,664
6000 6180 - 5770 0,890
ТТОН 48/89-10,0/6,3 89x5 3000 3180 3430 130 2740 0,437
4500 4680 4930 4240 0,664
6000 6180 6430 5740 0,890
ТТОН 48/89-16,0/10,0 3000 3180 - 2740 0,437
4500 4680 - 4240 0,664
6000 6180 - 5740 0,890
ТТОН 48/108-6,3/4,0 48х4 108х5 3000 3240 3430 80 190 150 2700 0,437
4500 4740 4930 4200 0,664
6000 6240 6430 5700 0,890
ТТОН 48/108-10,0/6,3 48х5 108х6 3000 3180 3430 2700 0,437
4500 4680 4930 4200 0,664
6000 6180 6430 5700 0,890
ТТОН 57/89-10,0/6,3 57х5 89х5 4500 4690 4970 50 130 130 4240 0,787
6000 6190 6470 5740 1,055
ТТОН 57/89-16,0/10,0 57х6 89х6 4500 4690 - 4240 0,787
6000 6190 - 5740 1,055
ТТОН 57/108-6,3/4,0 57х5 108х5 4500 4750 5030 80 190 150 4200 0,787
6000 6250 6530 5700 1,055
ТТОН 57/108-10,0/6,3 108х6 4500 4750 5030 4200 0,787
6000 6250 6530 5700 1,055
ТТОН 57/108-16,0/10,0 57х6 108х8 4500 4750 - 4200 0,787
6000 6250 - 5700 1,055
ТТОН 89/133-1,6/1,6 89х5 133х6 6000 - 6535 80 240 160 5680 1,65
9000 9535 8680 2,49
ТТОН 89/133-4,0/1,6 6000 6555 5680 1,65
9000 9555 8680 2,49
ТТОН 89/133-6,3/4,0 6000 6330 6625 5680 1,65
9000 9330 9625 8680 2,49
ТТОН 89/133-10,0/6,3 89х6 133х8 6000 6330 - 5680 1,65
9000 9330 8680 2,49
ТТОН 89/133-16,0/10,0 89х8 6000 6330 5680 1,65
9000 9330 8680 2,49
ТТОН 89/159-1,6/1,6 89х5 159х6 6000 - 6535 100 270 180 5640 1,65
9000 9535 8640 2,49
ТТОН 89/159-4,0/1,6 6000 6555 5640 1,65
9000 9555 8640 2,49
ТТОН 89/159-6,3/4,0 6000 6330 6625 5640 1,65
9000 9330 9625 8640 2,49
ТТОН 89/159-10,0/6,3 89х6 159х8 6000 6330 - 100 270 180 5640 1,65
9000 9330 8640 2,49
ТТОН 89/159-16,0/10,0 89х8 159х12 6000 6330 5640 1,65
9000 9330 8640 2,49
ТТОН 108/159-1,6/1,6 108х5 159х6 6000 - 6585 5640 2,0
9000 9585 8640 3,02
ТТОН 108/159-4,0/1,6 108х6 6000 6645 5640 2,0
9000 9645 8640 3,02
ТТОН 108/159-6,3/4,0 6000 6380 6625 5640 2,0
9000 9380 9625 8640 3,02
ТТОН 108/159-10,0/6,3 108х8 159х8 6000 6380 - 5640 2,0
9000 9380 8640 3,02
ТТОН 108/159-16,0/10,0 108х10 159х12 6000 6380 5640 2,0
9000 9380 8640 3,02
ТТОН 133/219-4,0/1,6 133х6 219х6 9000 9455 150 350 210 8580 3,72
ТТОН 133/219-10,0/1,6 133х8
ТТОН 133/219-10,0/4,0 219х8
ТТОН 133/219-10,0/6,3 219х12
ТТОН 133/219-16,0/10,0 133х12
ТТОН 159/219-1,6/1,6 159х6 219х6 6000 - 6755 125 360 210 5580 2,49
9000 9755 8580 4,45
ТТОН 159/219-4,0/1,6 6000 - 6800 5580 2,49
9000 9520 9800 8580 4,45
ТТОН 159/219-6,3/4,0 159x8 219x8 6000 - 6945 5580 2,49
9000 9520 9945 8580 4,45
ТТОН 159/219-10,0/6,3 159x12 219x12 9000 9520 - 8580 4,45
