Разборные малопоточные теплообменники труба в трубе

Предназначение малопоточных разборных аппаратов труба в трубе типа ТТРМ - нагрев/охлаждение рабочих сред с относительно малыми расходами, в частности для жидкостей:

• в трубной полости - от 0,1 до 15 т/ч;
• в кольцевой полости - от 0,4 до 30 т/ч.

Областями применения малопоточных аппаратов ТТРМ являются:

• лабораторные и пилотные установки;
• мазутоподогреватели и маслоподогреватели,

Различается назначение аппаратов ТТРМ в зависимости от числа ходов, в частности:

• однопоточные (ТТРМ1), в которых продукт совершает 4 хода по трубной и кольцевой полостям применимы для процессов конвективного теплообмена;
• двухпоточные (ТТРМ2), в которых продукт совершает 2 хода, могут применяться для конвективного теплообмена и для процессов с изменением агрегатного состояния (конденсация и испарение) в трубном и кольцевом пространствах.
• однопоточные по трубной полости и двухпоточные по колцевому пространству (ТТРМ1/2), используются, когда внутри теплообменных труб происходит конвективный телпообмен, а во внешней полости - процесс с изменением агрегатного состояния (конденсация/испарение), например, как пароподогреватель жидких сред.

Типоразмеры, имеющие достаточно широкий кольцевой канал (d/D = 38/89 и d/D = 48/108 мм), изготавливаемые в основном с ошипованными и ребристыми трубами, предназначены для продуктов с низким давлением и вязких жидких сред, которые требуются для интенсификации теплообмена при минимальном значении гидравлического сопротивления.

Аппараты ТТРМ, оснащённые гладкими трубами, применимы для процессов изменения агрегатного состояния (испарения/конденсации) в кольцевом пространстве.

Чертежи общего вида аппаратов ТТРМ

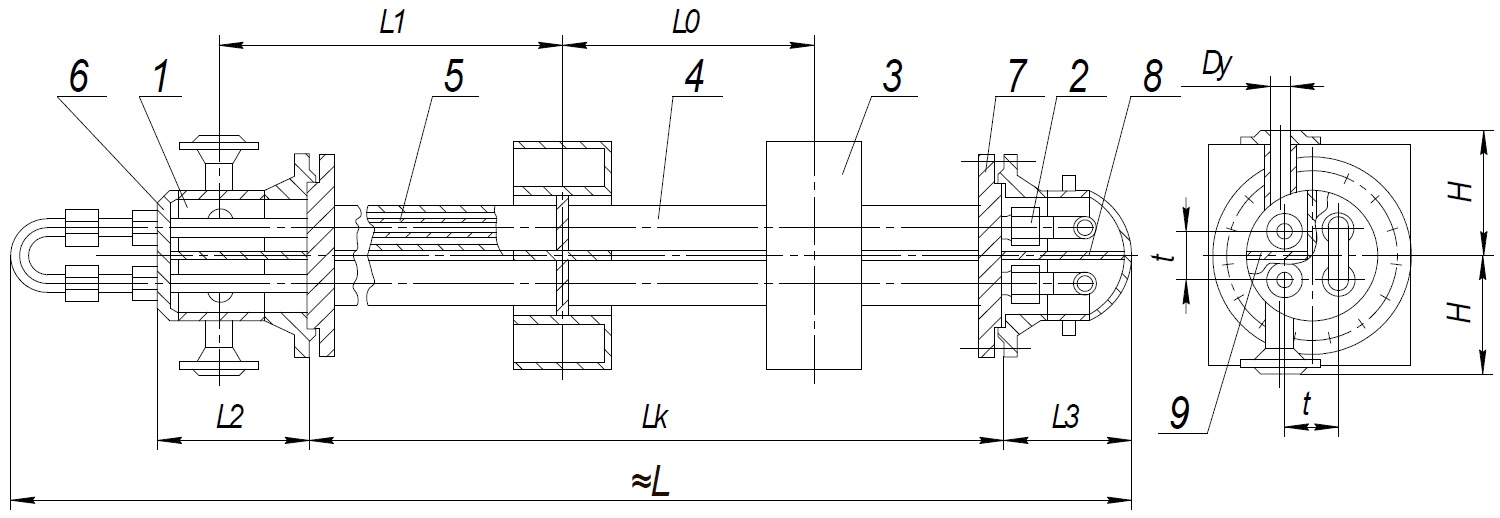

Теплообменный аппарат ТТРМ1 1 - распределительная камера; 2 - камера поворотная; 3 - опора; 4 - кожуховая труба; 5 - теплообменная труба; 6 - решётка теплообменных труб; 7 - решётка кожуховых труб; 8 - перегородка поворотной камеры; 9 - перегородка распределительной камеры.

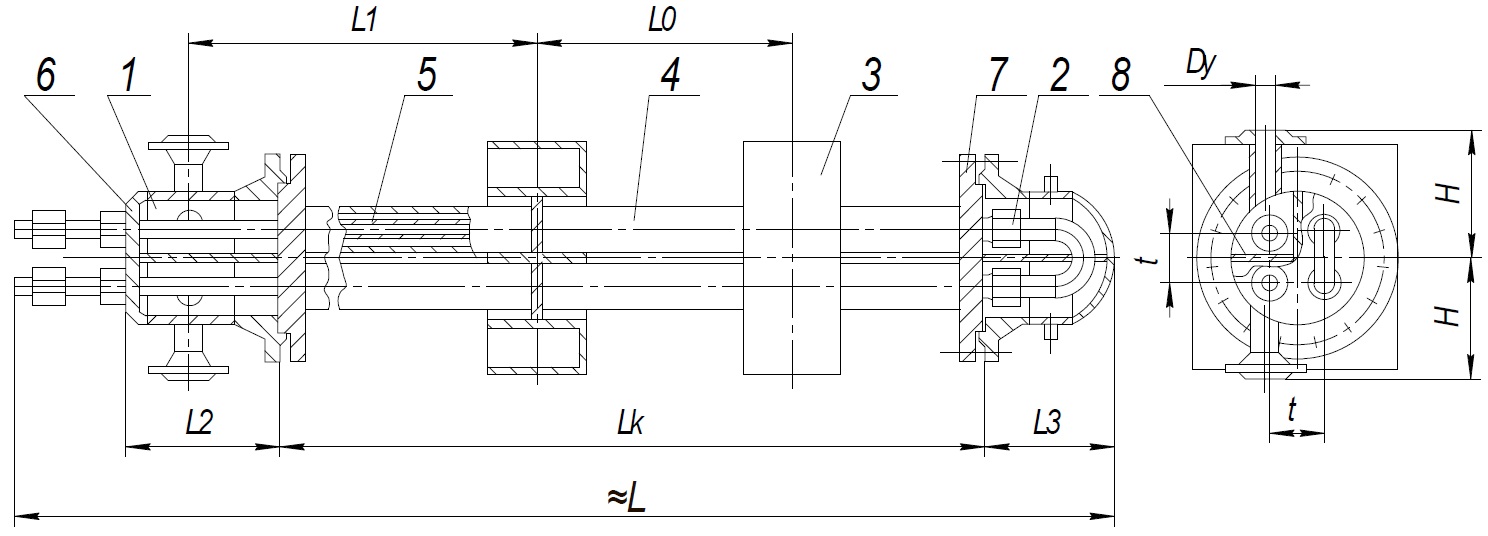

Теплообменный аппарат ТТРМ2 1 - распределительная камера; 2 - камера поворотная; 3 - опора; 4 - кожуховая труба; 5 - теплообменная труба; 6 - решётка теплообменных труб; 7 - решётка кожуховых труб; 8 - перегородка распределительной камеры.

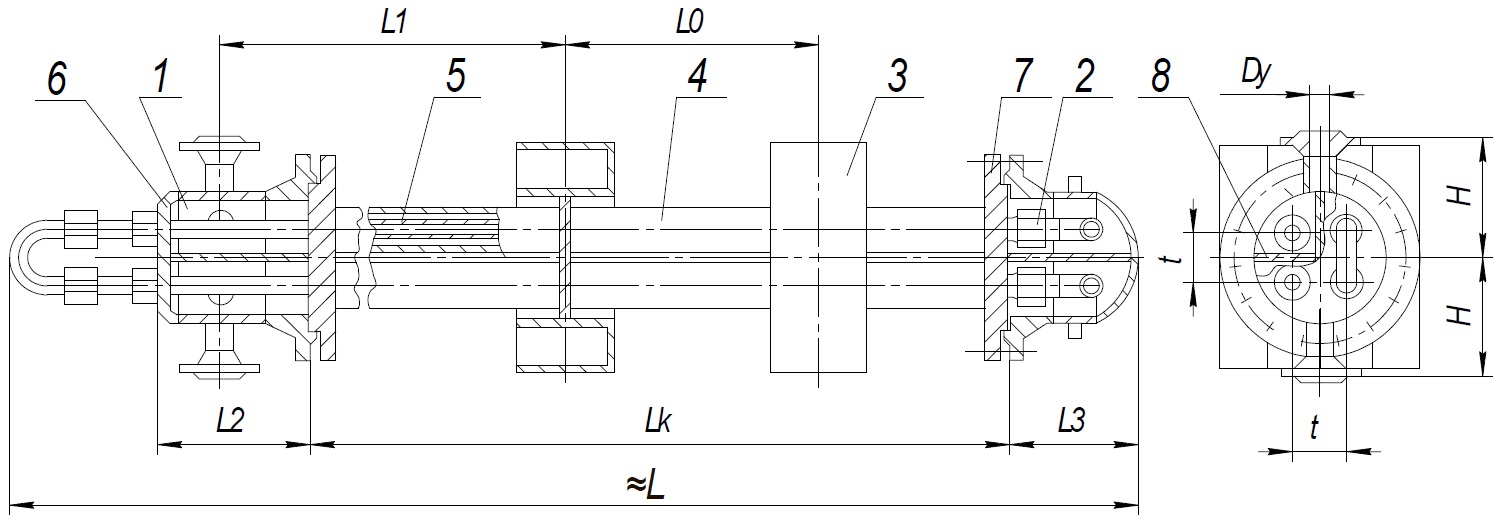

Теплообменный аппарат ТТРМ1/2 1 - распределительная камера; 2 - камера поворотная; 3 - опора; 4 - кожуховая труба; 5 - теплообменная труба; 6 - решётка теплообменных труб; 7 - решётка кожуховых труб; 8 - перегородка распределительной камеры.
