Однопоточные разборные теплообменники труба в трубе

Назначение однопоточных разборных аппаротов труба в трубе типа ТТОР - теплообмен между загрязнёнными и имеющими склонность к существенным отложениям рабочих сред, а также содержащих в составе взвеси, то есть для технологических условий, при которых разделение рабочей среды на параллельные потоки не допускается.

Областью применения аппаратов ТТОР являются:

  • установки по очистке сред, сбрасываемых в окружающую среду, включая установки по обработке осадков сточных вод;
  • установки по сжиганию нефтяного шлама;
  • иные области промышленности при аналогичных условиях и расходах жидких сред в кольцевой и трубной полостях от 2 до 60 т/ч.

Конструктивное исполнение аппаратов ТТОР позволяет:

  • выполнять регулярную чистку внутренней поверхности телпообменных труб механическим способом от загрязнений;
  • производить выемку теплообменных труб для их замены или чистки наружной поверхности механическим способом.

Среда с большим количеством загрязняющих примесей одним потоком протекает внутри теплообменных труб, выполняя 4 хода по трубной полости. Среда с меньшим количеством загрязняющих примесей двигаясь в противоход снаружи теплообменных труб, совершая 4 хода по кольцевой полости.

Допустимо выполнять аппарат двухходовым, а значит двухпоточным по кольцевой полости для случаев обоснованных условиями теплообмена (снаружи теплообменных труб - происходит теплообменный процесс, сопровождающийся конденсацией или испарением). Примером может быть использование теплообменника, как парового подогревателя продукта, содержащего загрязнения.

Конструктивно аппараты ТТОР предусматривают неограниченные температурные удлинения теплообменных труб, но возожность температурных деформаций кожуховых труб однопоточных 4-хходовых по кольцевой полости теплообменников ТТОР ограничена, а следовательно разница температур продукта на входе/выходе кольцевой полости одного аппарата не может быть больше 150 °С.

Чертежи общего вида аппаратов ТТОР

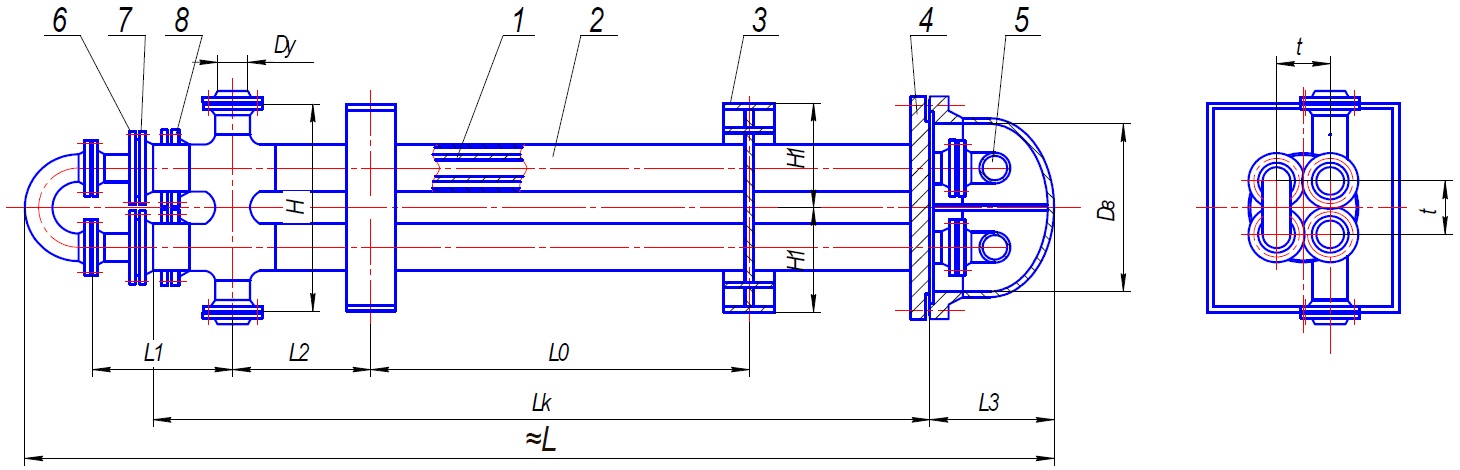

Теплообменник ТТОР 'труба в трубе' однопоточный разборный
Теплообменный аппарат ТТОР
1 - теплообменная труба; 2 - кожуховая труба; 3 - опора;
4 - решётка кожуховых труб; 5 - камера;6 - решётка теплообменных труб;
7 - специальный фланец соединяющий кожуховые трубы с решёткой теплообменных труб; 8 - специальный фланец.

Основные размеры и поверхность теплообмена аппаратов ТТОР

Условное обозначение группы элементов Сортамент труб Длина труб, lk Длина аппарата, ≈L Диаметр камеры, Дв Ду H H1 l0 l1 l2 l3 t Номинальная наружная поверхность теплообмена, м2
внутренних кожуховых
ТТОР 89/133-1,6/1,6 89x5 133x5 4500 5410 600 80 860 425 3000 500 730 400 255 5,0
6000 6910 3000 1695 6,7
9000 9910 6000 1695 10,0
ТТОР 89/133-4,0/1,6 4500 5420 3000 550 730 5,0
6000 6920 3000 1645 6,7
9000 9920 6000 1645 10,0
ТТОР 89/133-4,0/4,0 133x6 4500 5420 3000 560 730 5,0
6000 6920 3000 1630 6,7
9000 9920 6000 1630 10,0
ТТОР 89/159-1,6/1,6 159x5 4500 5470 100 3000 560 730 5,0
6000 6970 3000 1685 6,7
9000 9970 6000 1685 10,0
ТТОР 89/159-4,0/1,6 4500 5480 3000 620 730 5,0
6000 6980 3000 1630 6,7
9000 9980 6000 1630 10,0
ТТОР 89/159-4,0/4,0 159х6 4500 5480 3000 620 730 5,0
6000 6980 3000 1625 6,7
9000 9980 6000 1625 10,0
ТТОР 108/159-1,6/1,6 108х5 159х5 4500 5480 600 100 860 425 3000 600 730 400 255 6,1
6000 6980 3000 1685 8,2
9000 9980 6000 1685 12,2
ТТОР 108/159-4,0/1,6 108х6 4500 5515 3000 640 730 6,1
6000 7015 3000 1630 8,2
9000 10015 6000 1630 12,2
ТТОР 108/159-4,0/4,0 159х6 4500 5515 3000 660 730 6,1
6000 7015 3000 1625 8,2
9000 10015 6000 1625 12,2
ТТОР 133/219-1,6/1,6 133х5 219х7 6000 7250 800 150 1080 535 3000 680 1550 550 32 10,0
9000 10250 6000 15,0
ТТОР 133/219-4,0/1,6 133х6 6000 7280 3000 740 1490 10,0
9000 10260 6000 15,0
ТТОР 133/219-4,0/4,0 6000 7260 3000 760 1475 10,0
9000 10260 6000 15,0
ТТОР 159/219-1,6/1,6 159х5 6000 7250 3000 690 1550 10,0
9000 10250 6000 15,0
ТТОР 159/219-4,0/1,6 159х6 6000 7280 3000 760 1490 12,0
9000 10280 6000 18,0
ТТОР 159/219-4,0/4,0 6000 7280 3000 780 1475 12,0
9000 10280 6000 18,0
