Пластинчатые теплообменники разборные с одинарными пластинами по ГОСТ 15518

Теплообменники с площадью теплообменной поверхности 1 пластины 0,2 м2

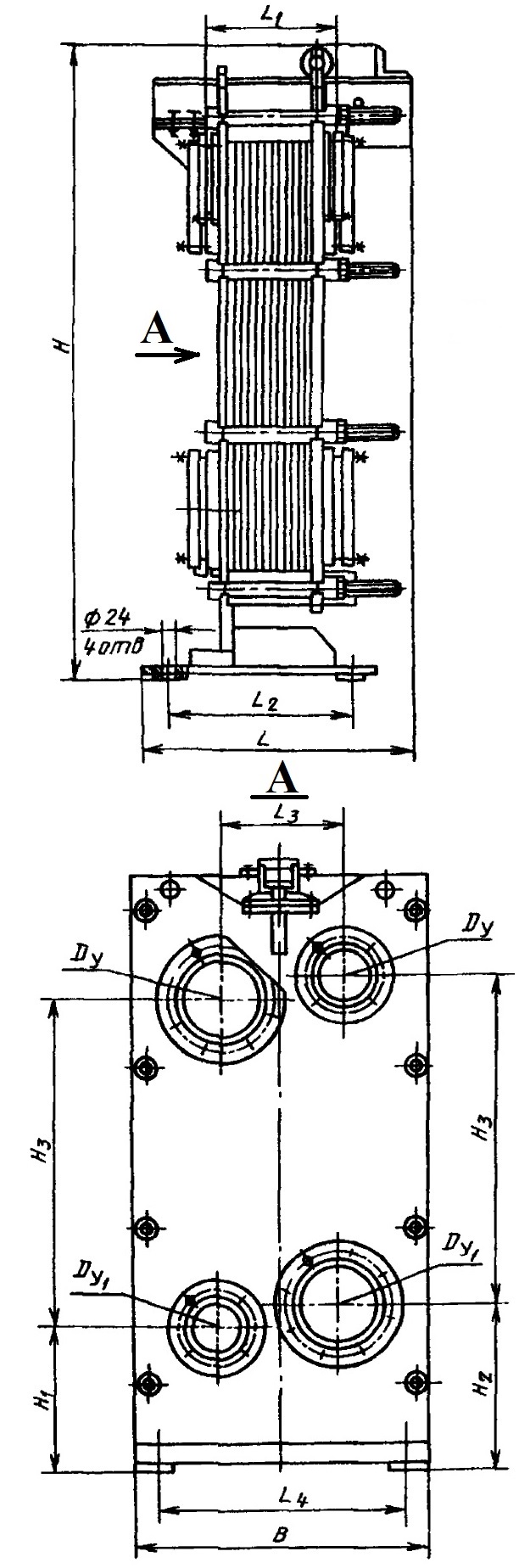

Пластинчатый теплообменник, тип Р, поверхность теплообмена 0,2 кв.м, иполнение 1
Исполнение 1
Площадь теплообменной поверхности аппарата, м2 1 2 5 6,3
Код ОКП 36 1251 3089 36 1251 3104 36 1251 3119 36 1251 3134
КЧ 09 05 09 10
Число пластин, шт. 8 12 28 34
L1, не более, мм 190 215 315 350
L2, мм 190 220 340 385
L3, мм 267
L4, мм 500
L5, мм —
L6, мм —
H1, мм 345
H2, мм 380
H3, мм 776
L, не более, мм 340 375 500 550
B, не более, мм 590
H, не более, мм 1390
Dy, мм 150
Dy1, мм 80
Масса, кг, не более 546 562 622 645
Тепловой поток, кВт, не менее 1,4 2,8 7,1 8,9

Исполнение 2

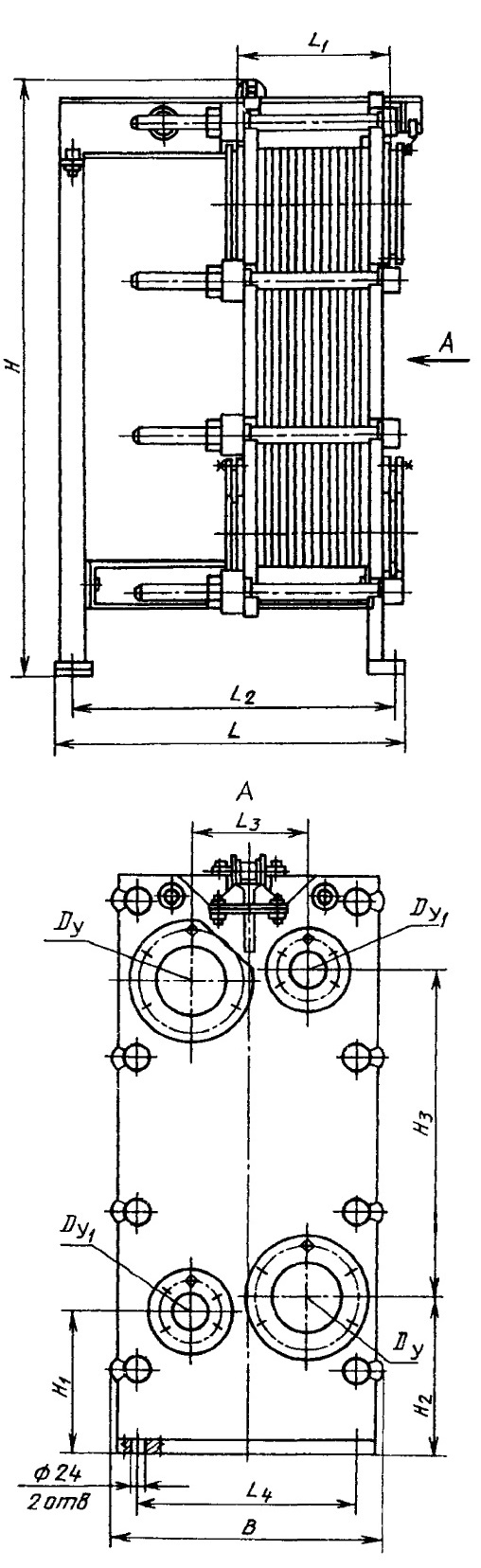

Пластинчатый теплообменник, тип Р, поверхность теплообмена 0,2 кв.м, иполнение 2
Площадь теплообменной поверхности аппарата, м2 10 12,5
Код ОКП 36 1251 3149 36 1251 3164
КЧ 03 04
Число пластин, шт. 52 66
L1, не более, мм 495 545
L2, мм 770 880
L3, мм 267
L4, мм 500
L5, мм —
L6, мм —
H1, мм 325
H2, мм 360
H3, мм 776
L, не более, мм 847 957
B, не более, мм 608
H, не более, мм 1365
Dy, мм 150
Dy1, мм 80
Масса, кг, не более 724 771
Тепловой поток, кВт, не менее 14,1 17,7

Исполнение 3

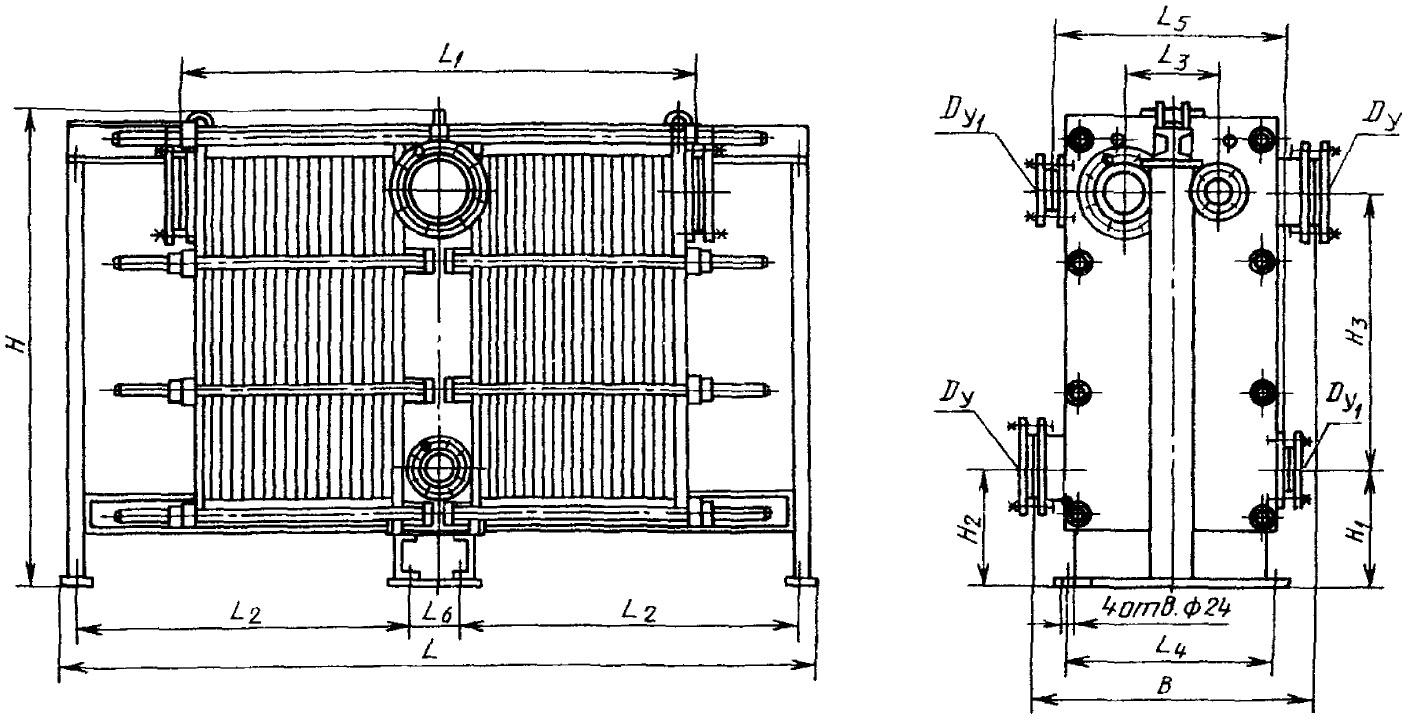

Пластинчатый теплообменник, тип Р, поверхность теплообмена 0,2 кв.м, иполнение 3
Площадь теплообменной поверхности аппарата, м2 16 25 31,5 40
Код ОКП 36 1251 3179 36 1251 3194 36 1251 3209 36 1251 3224
КЧ 08 09 08 09
Число пластин, шт. 84 128 160 204
L1, не более, мм 895 1040 1255 1480
L2, мм 685 865 990 1160
L3, мм 267
L4, мм 510
L5, мм 795
L6, мм 150
H1, мм 320
H2, мм 355
H3, мм 776
L, не более, мм 1615 1975 2225 2565
B, не более, мм 843
H, не более, мм 1368
Dy, мм 150
Dy1, мм 80
Масса, кг, не более 1222 1371 1485 1636
Тепловой поток, кВт, не менее 22,6 35,3 44,6 56,6
