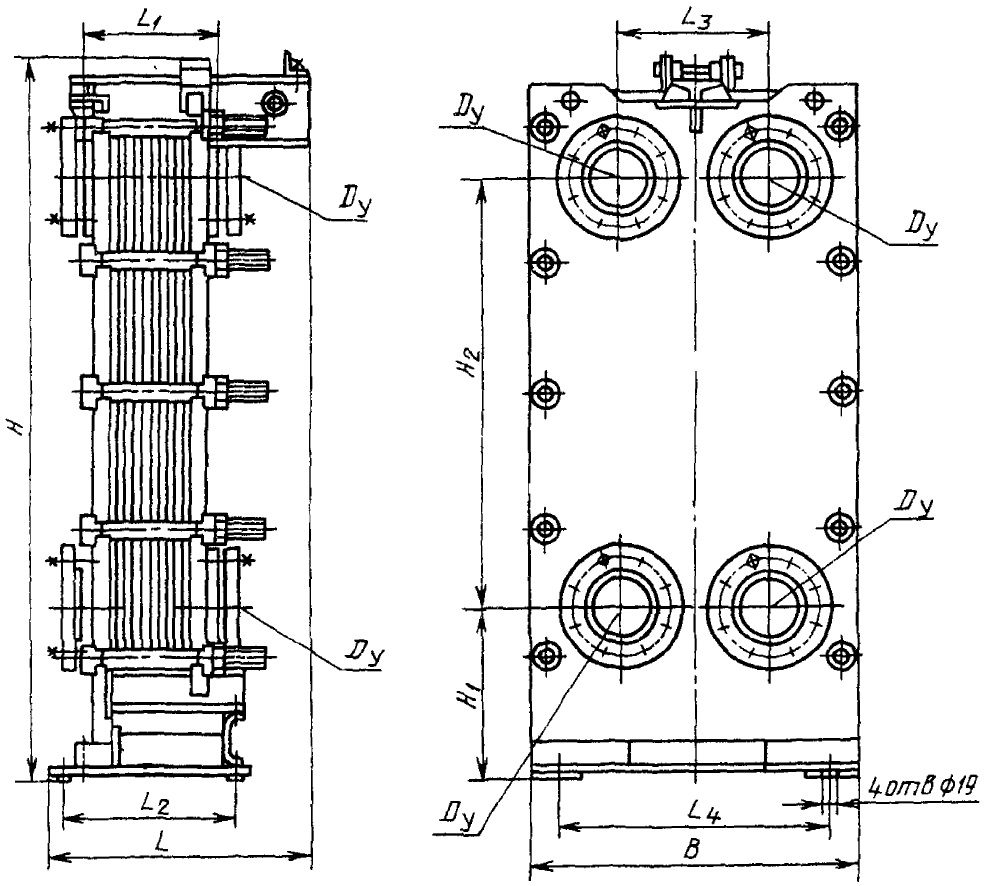

Пластинчатые теплообменники разборные с одинарными пластинами по ГОСТ 15518
Теплообменники с площадью теплообменной поверхности 1 пластины 0,3 и 0,6 м2
Исполнение 1
| Площадь теплообменной поверхности 1 пластины, м2 |
0,3 |
0,6 |
| Площадь теплообменной поверхности аппарата, м2 |
3 |
5 |
8 |
10 |
10 |
16 |
25 |
| Код ОКП |
36 1251 3012 |
36 1251 3014 |
36 1251 3016 |
36 1251 3017 |
36 1251 3022
36 1251 4001 |
36 1251 3024
36 1251 4005 |
36 1251 3026
36 1251 4009 |
| КЧ |
08 |
06 |
04 |
03 |
06
07 |
04
03 |
02
10 |
| Число пластин, шт. |
12 |
20 |
30 |
36 |
20 |
30 |
44 |
| L1, не более, мм |
155 |
195 |
240 |
270 |
220
205 |
265
245 |
335
300 |
| L2, мм |
340 |
380 |
440 |
480 |
290 |
365 |
470 |
| L3, мм |
170 |
345 |
| L4, мм |
320 |
500 |
| H1, мм |
200 |
345 |
| H2, мм |
1195 |
1110 |
| L, не более, мм |
410 |
450 |
510 |
550 |
425 |
495 |
605 |
| B, не более, мм |
400 |
730 |
| H, не более, мм |
1540 |
1790
1770 |
| Dy, мм |
65 |
200 |
| Масса, кг, не более |
286 |
323 |
362 |
387 |
976
847 |
1041
895 |
1146
962 |
| Тепловой поток, кВт, не менее |
5,5 |
9,5 |
15,0 |
20,0 |
22,0
11,5 |
36,0
18,4 |
57,0
28,7 |
|
Примечание:
В числителе - показатели для стальных аппаратов, а в знаменателе - для титановых.
|
