| Площадь теплообменной поверхности аппарата, м2 |
12,5 |
25 |
33,5 |
| Код ОКП |
36 1251 3789
36 1251 4219 |
36 1251 3790
36 1251 4230 |
36 1251 3791
36 1251 4231 |
| КЧ |
00
02 |
07
09 |
06
08 |
| Число пластин, шт. |
44 |
84 |
112 |
| Число секций, шт. |
20 |
40 |
54 |

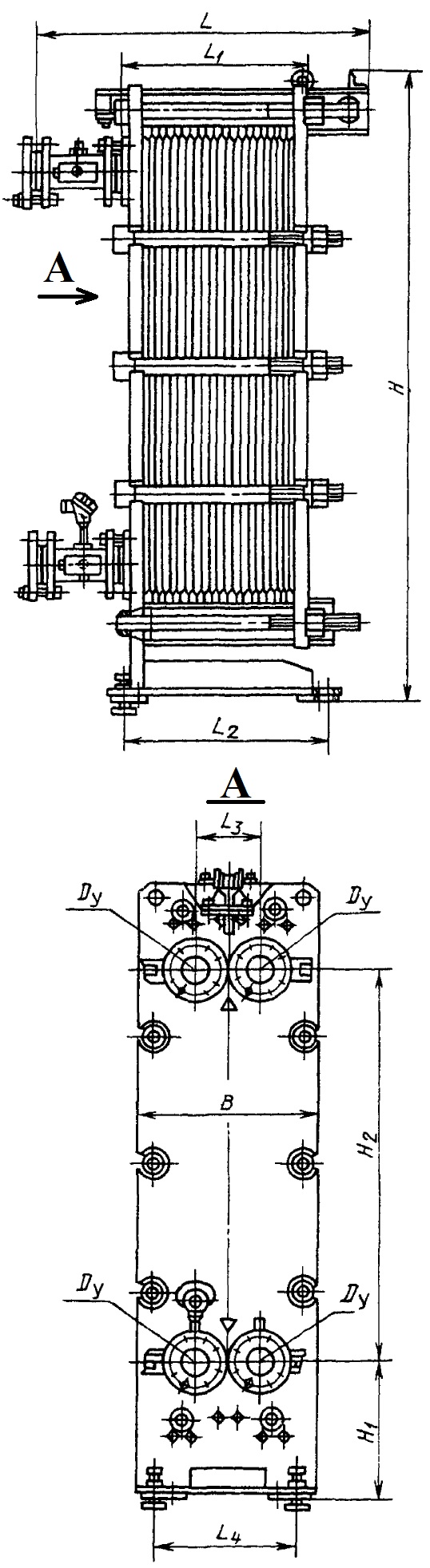

| L1, не более, мм |
290 |
470 |
596 |
| L2, мм |
340 |
560 |
715 |
| L3, мм |
190 |
| L4, мм |
430 |
| H1, мм |
392 |
| H2, мм |
1132 |
| L, не более, мм |
510 |
735 |
890 |
| B, не более, мм |
510 |
| H, не более, мм |
1810 |
| Dy, мм |
80 |
| Масса, кг, не более |
820
775 |
1025
915 |
1165
990 |
| Тепловой поток, кВт, не менее |
27,3
27,1 |
53,4
53,0 |
71,7
71,1 |
|
Примечание:
В числителе - показатели для стальных аппаратов, а в знаменателе - для титановых.
|
|
