Требования к вентиляторам АВО

Используемые в аппаратах воздушного охлаждения вентиляторы должны быть осевого типа.

Размер колеса вентилятора и размещение его в аппарате должны иметь соответствие следующим требованиям:

• площадь проходного сечения вентилятора должна превышать 0,4 площади фронтального сечения перед теплообменной секцией, которая этим вентилятором обдувается;
• дистанция от теплообменной секции до коллектора вентилятора должна превышать 40 % диаметра вентилятора;
• номинальный зазор по радиусу между внутренней поверхностью коллектора вентилятора и концом лопасти должен быть не более 0,005 от диаметра колеса вентилятора, при этом зазор не должен отклоняться более чем на 25 %, номинальный зазор по радиусу вентилятора не должен превышать 25 мм.

Окружная скорость концов лопастей вентилятора должна быть не более 65 м/с.

Возможные отклонения линейных размеров проточной части вентилятора должны находиться в пределах полей допусков не ниже 14-го квалитета по ГОСТ 25346 и ГОСТ 25348. Неравномерность зазора должна быть не более:

• 3 мм - при диаметрах колеса не превышающих 2250 мм;
• 5 мм - при диаметрах колеса превышающих 2250 мм.

Материальное исполнение концов лопастей и коллектора вентилятора должны быть подобраны так, чтобы исключалась возможность образования искр в случае соприкосновения лопастей и поверхности коллектора.

Вариант регулировки угла поворота лопастей вентилятора - в ручном режиме при стоящем вентиляторе или в автоматическом режиме с помощью пневматического привода не останавливая вентилятор - должен быть описан в технической документации на воздушный холодильник определенного типа.

Вентиляторы аппаратов требуется оснащать съемным защитным ограждением с размером ячеи не превышающим 50 мм.

Наименьшее расстояние от защитного ограждения вентилятора до его лопастей при их наибольшем рабочем угле должно быть не менее 150 мм.

После заврешения сборки перед нанесением на колесо вентилятора лакокрасочного покрытия оно должно быть отбалансировано в статике. Допустимый остаточный дисбаланс Д, г/см, должен быть не более, чем вычисленный по следующей формуле:

Балансировочные грузы необходимо приваривать к внутренней поверхности ступицы вентилятора, либо крепить их используя заклепки.

Приводы аппаратов нагнетательного вида:

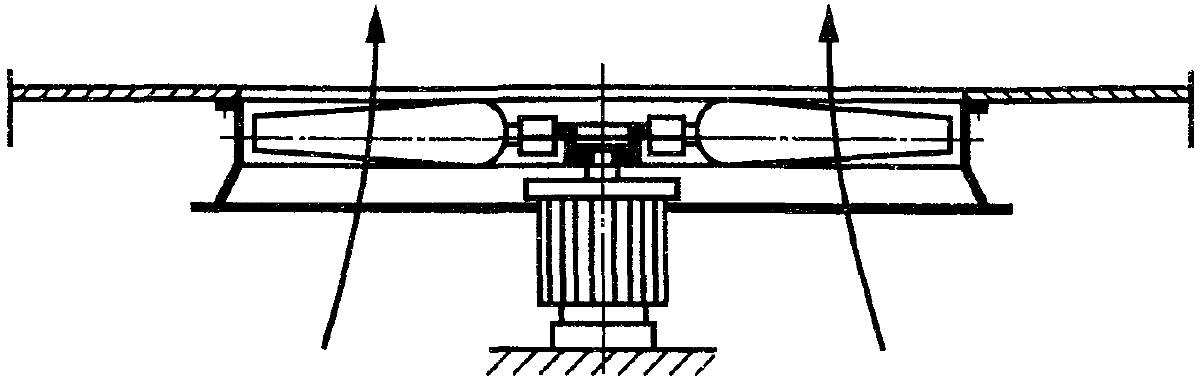

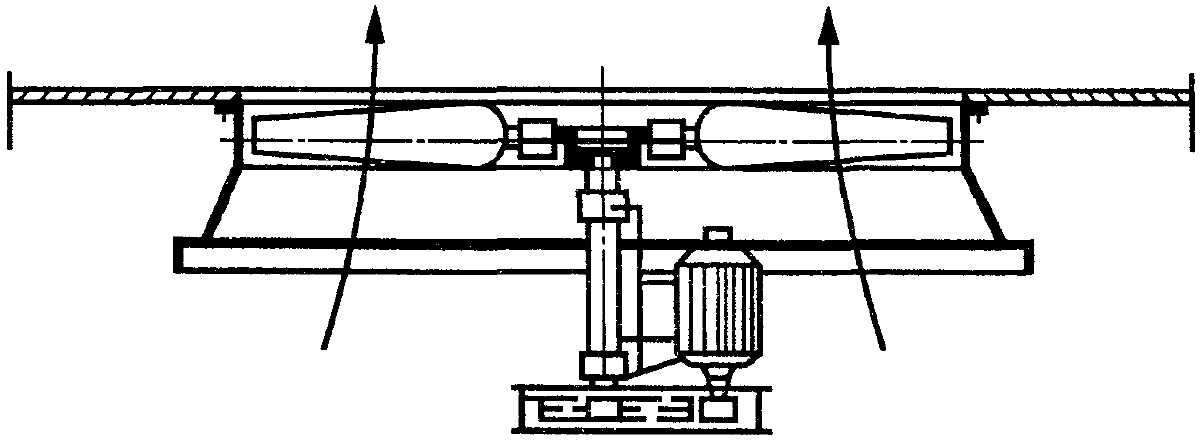

непосредственный	клиноременный

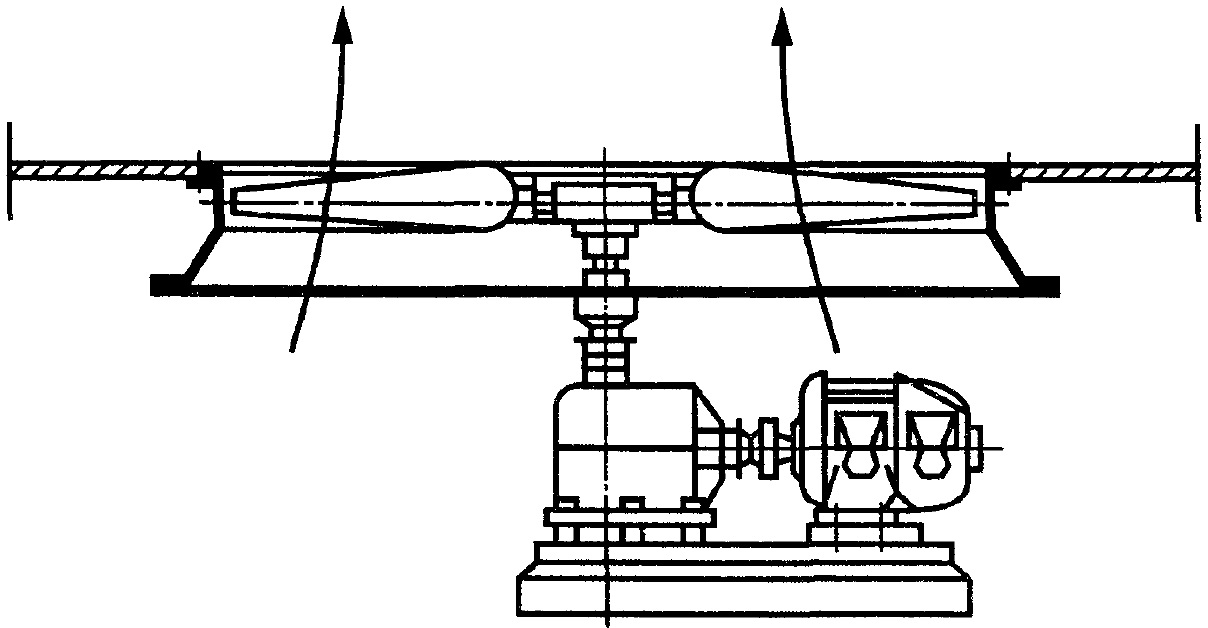

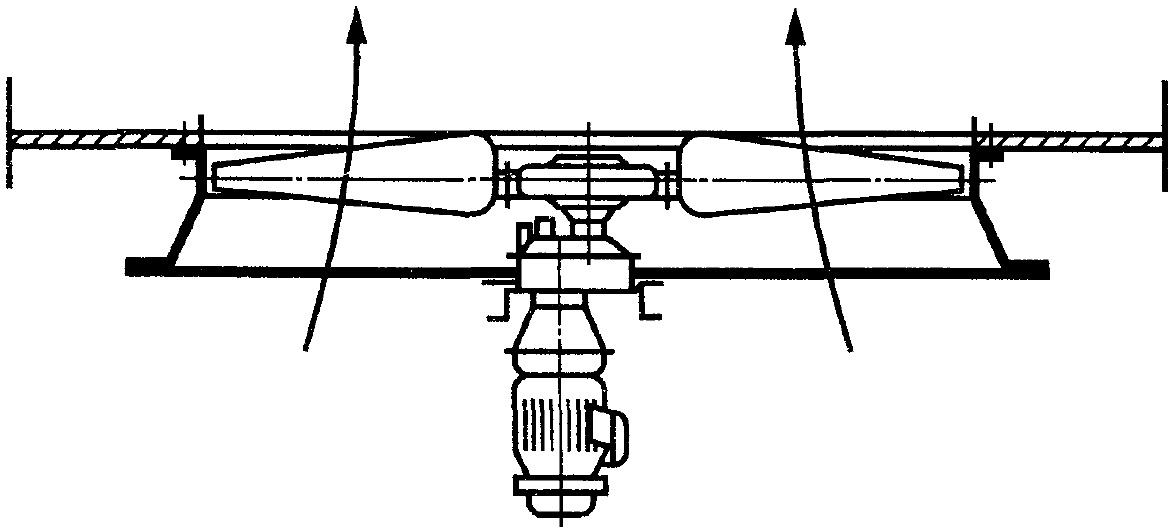

редуктор с параллельными валами	редуктор с перпендикулярными валами

Приводы аппаратов вытяжного вида:

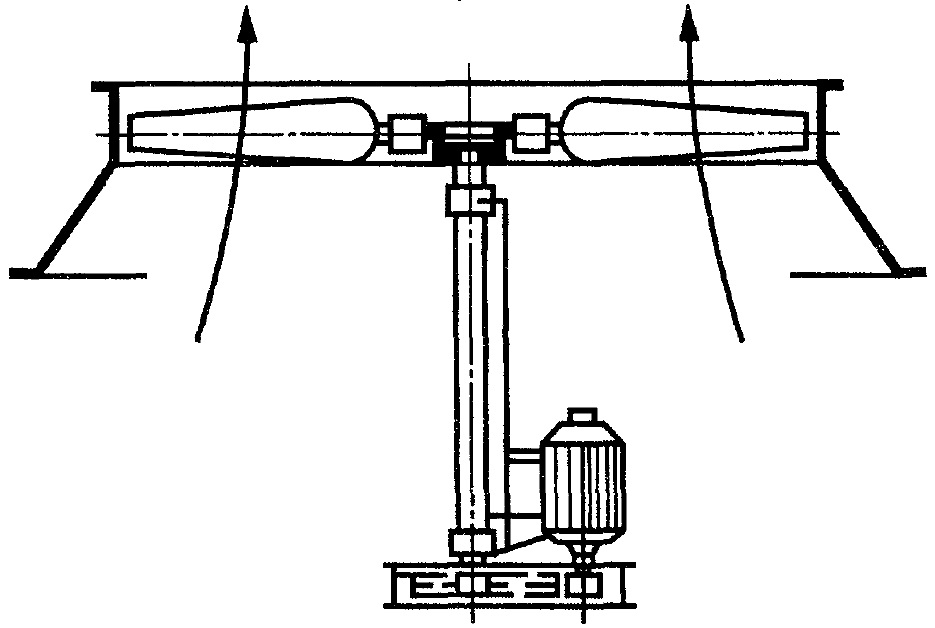

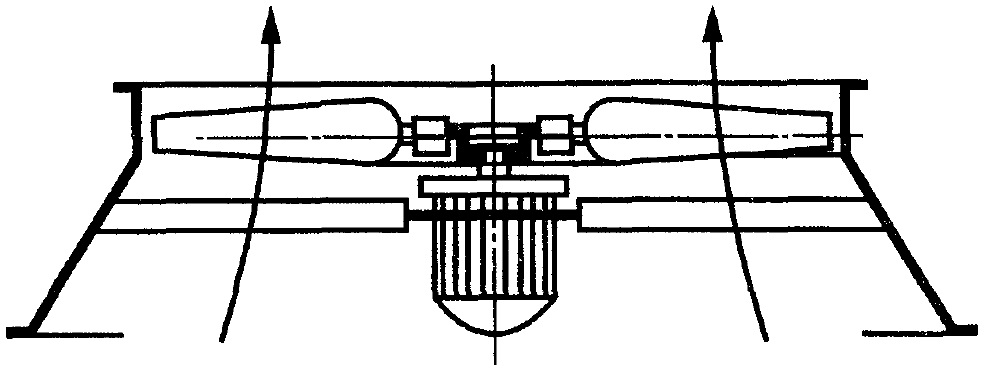

непосредственный	клиноременный

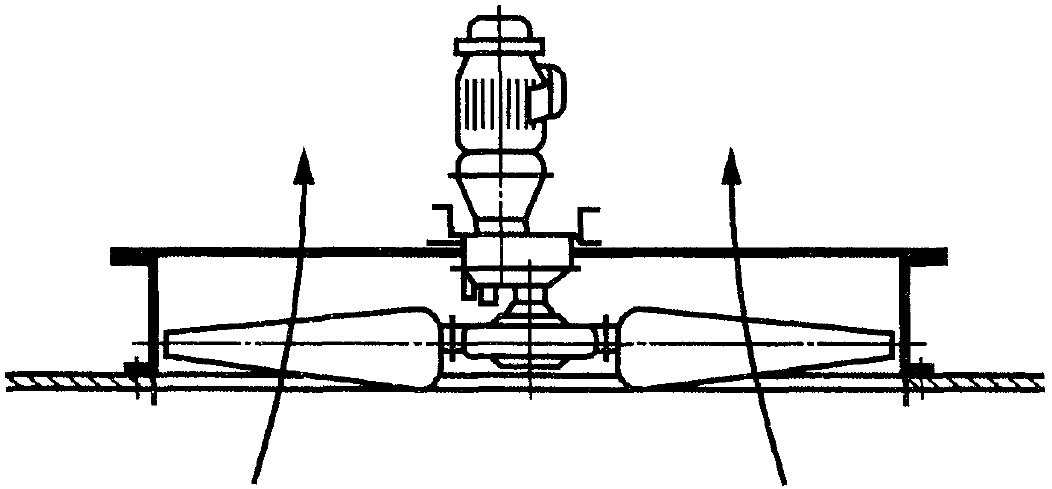

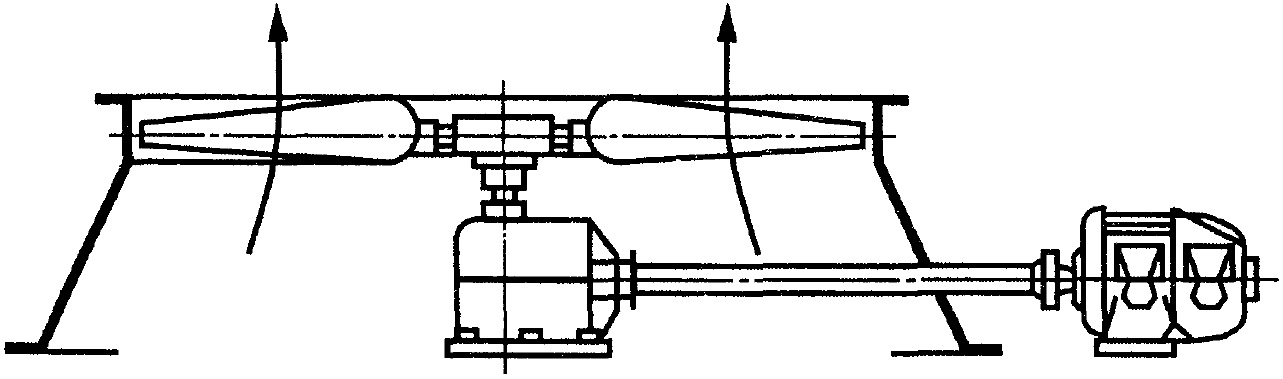

редуктор с параллельными валами	редуктор с перпендикулярными валами
