Активная противокоррозионная защита резервуаров

Активными методами борьбы с корродированием резервуаров является их протекторная и катодная защита.

Катодная защита

Катодную защиту применяют преимущественно чтобы предотвратить коррозионное разрушение днища. Принципиальная схема катодной защиты днища от почвенной коррозии (рисунок выше) идентичная схеме защиты трубопроводов: “минус” источника постоянного тока (поз.2) подключается с помощью дренажного кабеля (поз.3) к резервуару (поз.1), а “плюс” - к анодному заземлению (поз.4). На резервуаре сохраняется минимальное значение защитного потенциала -0,87 В по МСЭ. В случае усиления коррозии днища от влияния жизнедеятельности анаэробных сульфатовосстанавливающих бактерий, необходимо увеличить наименьший защитный потенциал до -0,97 В по МСЭ. Катодные станции есть смысл применять,чтобы защищать резервуары от почвенной коррозии, когда площадь, на которой оголенный металл контактирует с окружающей почвой, превышает 15 м².

Катодную защиту применяют также, чтобы предотвратить коррозионное разрушение внутренней части днища резервуаров (рисунок справа). Это необходимо делать если: высокий уровень подтоварной воды; удельное сопротивление подтоварной воды выше 1 Ом·м; солесодержание менее 6 г/л; подтоварная вода содержит сероводород. Принципиальная схема катодной защиты в подобном случае подразумевает установку радиальных, точечных или компактных кольцевых анодов прямо внутри резервуаров. Следует отметить, что использование катодной защиты в резервуарах с нефтепродуктами небезопансо в противопожарном плане. Искра, которая появлется, когда разрывается электрическая цепь, может стать причиной пожара и взрыва.

Принципиальная схема катодной защиты внутренней поверхности днища резервуара: 1 - станция катодной защиты; 2 - блок безопасности; 3 - кабельная линия; 4 - датчик блока безопасности; 5 - питающая сеть; 6 - резервуар; 7 - анод; 8 - разветвительная муфта; 9 - узел подключения анода; 10 - вводная коробка

Протекторная защита

В случае использования протекторной защиты вероятность образования искры равна "0", потому что разность потенциалов между протектором и защищаемым оборудование ничтожно мала. Протекторную защиту резервуара от коррозии при контакте с почвой выполняют одиночными, групповыми сосредоточенными и групповыми рассредоточенными протекторами. Более сложная схема защиты необходима, если грунты имеют большое удельное сопротивление.

Принципиальные схемы протекторной защиты резервуара от внутренней коррозии:
одиночными протекторами	сосредоточенными протекторами	групповыми рассредоточенными протекторами
1 - резервуар; 2 - протекторы; 3 - дренажный провод; 4 - контрольно-измерительные колонки

Широко распространена протекторная защита днища и первого (нижнего) пояса резервуара от коррозии изнутри. Для этого применяются магниевые протекторы типа ПМР, которые разработаны ВНИИСТ и Березниковским титаномагниевым комбинатом. Протектор типа ПМР (на рисунке справа) - это цилиндр с отношением высоты к диаметру 0,2-0,4, который имеет углубление в верхней части в форме опрокинутого усеченного конуса. Это необходимо для увеличения поверхности протектора и, как следствие, силы тока при начале его работы. По центру протектора впрессована стальная втулка, обеспечивающая контакт между протектором и днищем. Протекторы ПМР-5, ПМР-10, ПМР-20, которые выпускаются серийно, имеют отличия в геометрических размерах и весе (значение веса в килограммах прописывается в марке протектора).

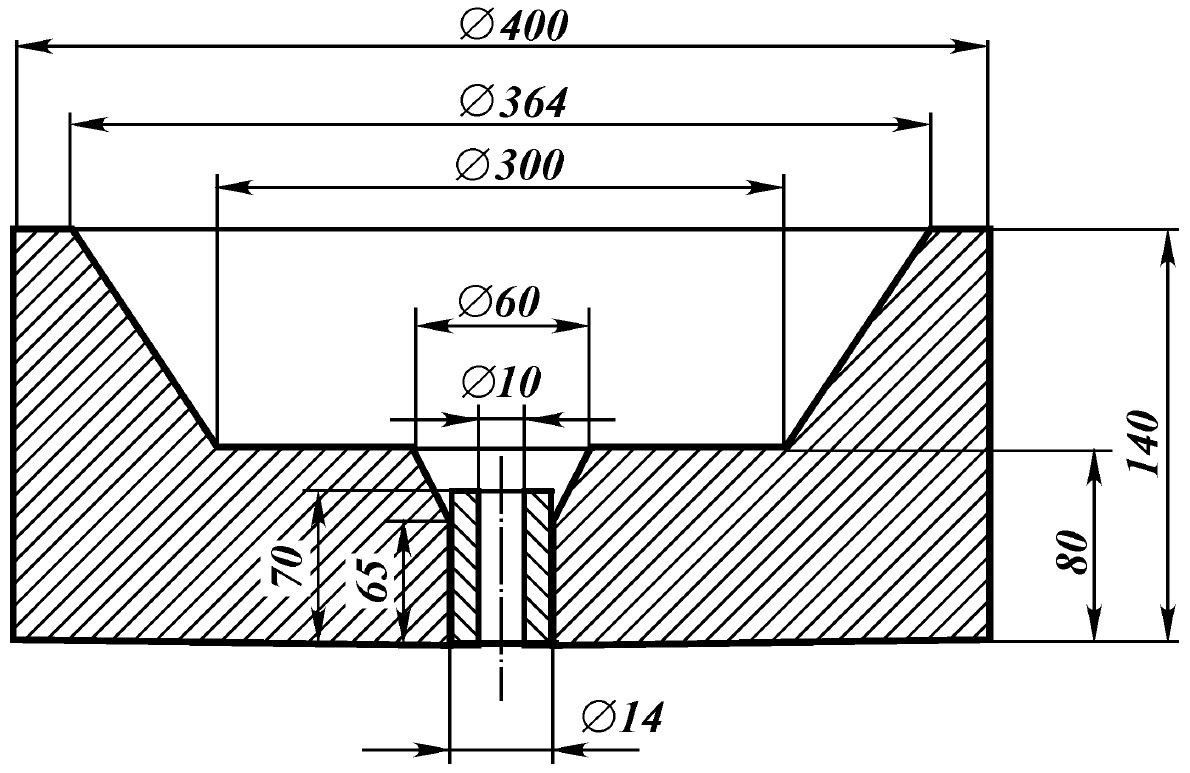

Протектор ПМР-20

Протекторы типа ПМР рекоменловано размещать на днище по концентрическим окружностям, удалённым друг от друга на расстояние равное удвоенному радиусу действия одного протектора. При монтаже протекторов сначала поизводится зачистка площадки в форме окружности диаметром 1400 - 1500 мм, затем по центру производится приварка стального стержня диаметром 8 мм и высотой 35 - 60 мм, а место, которое было зачищено - изолируют. Далее протектор нанизывается на приваренный стержень и приваривается к нему посредством впрессованной втулки из стали, с последующим покрытием места крепления эпоксидной смолой.
