ИНЕРЦИОННЫЕ СВОЙСТВА ПОТОКА НЕФТИ

Инерционные свойства потока нефти в трубопроводе

Fig214

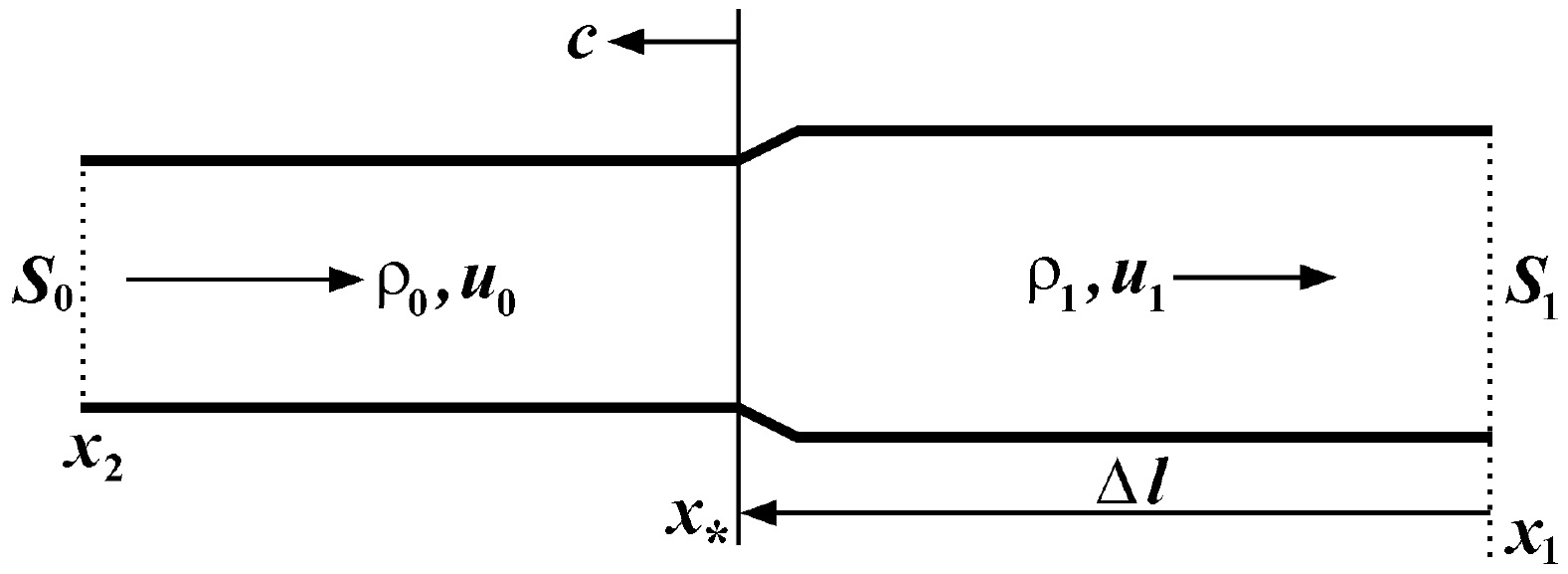

Схема возникновения волн давления

Предположим, что нефть с плотностью ρ0 и скоростью u0 течет в трубе с поперечным сечением S0 (рисунок выше). Предположим, что в сечении x1 происходит некоторое изменение скорости этого потока, Δu = u1 - u0. Например, поток замедляется, т.е. изменение таково, что скорость потока составляет u1 < u0. Что происходит в этом случае? Слой жидкости, идущий сзади, замедляется и сжимает слой жидкости, идущий спереди. При этом давление жидкости увеличивается от p0 до p1, плотность жидкости увеличивается от ρ0 до ρ1, площадь поперечного сечения нефтяной трубы увеличивается от S0 до S1, а сама область турбулентности расширяется со скоростью c. Эта область имеет протяженность Δl. Конечно, изменения плотности нефти Δρ = ρ1 - ρ0 и площади поперечного сечения трубы ΔS = S1 - S0 малы и незаметны глазу, но оказывается, что их необходимо учитывать для правильного понимания физического явления.

Рассмотрим теперь уравнения для баланса массы и импульса возмущенного участка трубы.

Баланс массы

Изменение массы Δm нефти на этом участке составляет, с одной стороны, Δm = Δl(S0Δρ + ρ0ΔS), а с другой - Δm = ρ0(u0 - u1)S0Δt, где Δt = Δl/c - интервал времени, в течение которого возмущение распространяется на расстояние Δl. Таким образом, баланс массы имеет вид:

Fig215

Теперь определим относительное изменение плотности нефти Δρ/ρ0 и площади поперечного сечения трубы ΔS/S0 при увеличении давления на Δp.

Относительное изменение плотности нефти Δρ/ρ0 может быть рассчитано по уравнению состояния нефти, которое известно в следующем виде:

Fig216
где К  -  модуль упругости нефти, среднее значение составляет 1,2·109 Па.
Fig217

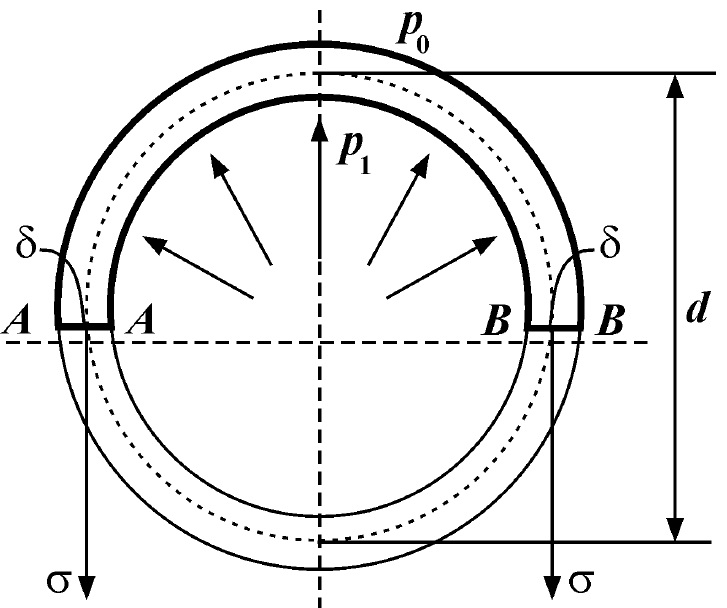

Относительное изменение площади поперечного сечения ΔS/S0 нефтепровода можно определить по методу Н.Е. Жуковского (рисунок справа).

Согласно этому методу, верхняя часть трубопровода (обозначено толстой линией на рисунке) приводится к равновесию под действием перепада давления (p1 - p0) и окружного напряжения σ в металле трубопровода. Условия равновесия следующие:

Fig218
где δ  -  толщина стенки.

С другой стороны, закон упругости Гука, примененный к деформированному срединному волокну (пунктирная линия на рисунке), дает соотношение:

Fig219
где E  -  модуль Юнга материала трубы (для стали E ≈ 2·1011 Па).

Подставив δ и заменив d на d0, учитывая, что толщина стенки меньше диаметра трубы, получаем уравнение, в котором увеличение диаметра трубы Δd = d1 - d0 является функцией разности давлений внутри и снаружи (p1 - p0):

Fig220

Здесь d0 можно принять за внутренний диаметр трубы, откуда следует уравнение для относительного изменения площади поперечного сечения трубы ΔS/S0:

Fig221

Подставив результаты в формулу баланса массы получим уравнение:

Fig222

которое позволяет выявить взаимосвязь изменения скорости течения нефти в нефтепроводе Δu = u1 - u0 и перепада давленияΔp = p1 - p0.

Баланс количества движения (импульса)

Изменение скорости потока вызывает изменение импульса возмущенного объема жидкости. Это изменение равно 1S1u1 - ρ0S0u0)Δl или меньшему порядку величины ρ0S0u0(u1 - u0)Δl. Согласно известной теореме механики, изменение импульса системы материальных точек равно импульсу всех внешних сил, действующих на эту систему, т.е. ρ0S0u0(u1 - u0)Δl = (p0 - p1)S0Δt, где Δt = Δl/c. Это дает следующее уравнение:

Fig223

Это соответствует изменению давления в канале Δp = p1 - p0, вызванному изменением скорости жидкости Δu = u1 - u0. Из этого уравнения следует, что замедление потока (Δu < 0) вызывает повышение давления, а ускорение потока (Δu > 0) влечет за собой уменьшение давления.

Если предполагается, как в данном случае, что скорость от волны возмущения может быть положительной (когда волна распространяется вниз по течению) и отрицательной (когда волна распространяется вверх по течению), то полученное уравнение может быть записано в универсальной форме:

Fig224

Уравнение (12.6) - это знаменитая формула Н.Е. Жуковского, известного русского ученого и инженера и "отца" русской авиации. Формула Жуковского гласит, что при изменении скорости жидкости, протекающей по трубе, пропорционально изменяется давление и, наоборот, пропорционально перепаду давления изменяется скорость жидкости, протекающей по трубе.

Выполнив подстановку, получаем вторую формулу Н.Е. Жуковского:

Fig225

которая соотносит скорость распространения волны возмущения в трубе с параметрами жидкости и самой трубы.
