Плунжеры штанговых насосов по АНИ11АХ

Плунжеры, предусмотренные к изготовлению стандартом АНИ11АХ, классифицируются следующим образом:

1. По типу соединительной поверхности:
   • ниппельного типа (1.1, 1.2);
   • муфтового типа (2.1, 2.2);
2. По типу уплотнения:
   • с металлическим уплотнением (1.1, 1.2, 2.1);
   • с мягким уплотнением (2.2);
3. По конструкции:
   • цельные (1.1, 2.1);
   • составные (1.2, 2.2);

1. Плунжеры ниппельного типа, по стандарту АНИ		2. Плунжеры муфтового типа, по стандарту АНИ

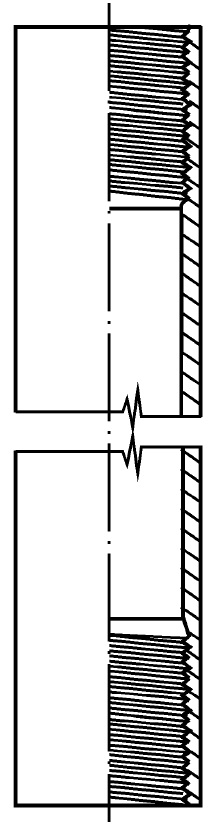

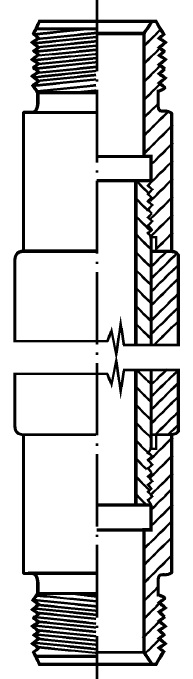

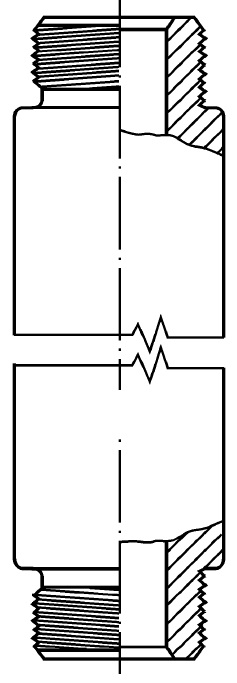

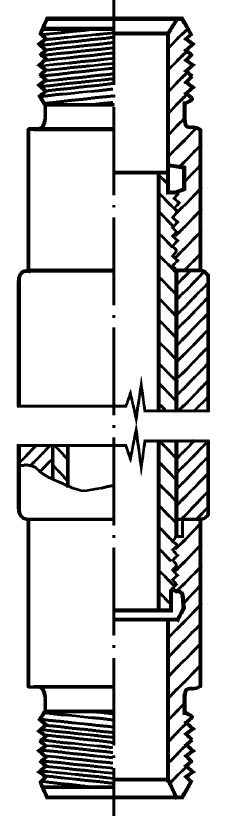

1.1 Цельный с металлическим уплотнением	1.2 Составной с металлическим уплотнением	2.1 Цельный с металлическим уплотнением	2.2 Составной с мягким уплотнением

Геометрия изготавливаемых плунжеров остается за производителем, поэтому в стандарте не регламентирован плунжер с канавками, но стандартизован гладкий плунжер, не имеющий канавок.

В стандарте имеется описание составных плунжеров, не получивших широкого распространения. В конструктиве плунжеров с применением мягкого уплотнения не регламентируется механизм фиксации элементов обтюрации на поверхности плунжера (конфигурация является "факультативной"). Решение принимает производитель насосов самостоятельно. Стандартом, кроме прочего, не оговариваются: материальное исполнение плунжера, требования к его поверхностям и характеристики используемых уплотнений. Стандартными характеристиками являются:

• наружный диаметр c максимально-допустимыми отклонениями + 0,00 мм (верхнее) и -0,013 мм (нижнее);
• длина плунжера;
• диаметры соединительных резьбовых соединений.

Стандарт регламентирует изготовление плунжеров с наружными диаметрами из следующего ряда: 31,75; 38,1; 44,45; 45,2; 50,8; 57,15; 63,50; 69,85 мм.

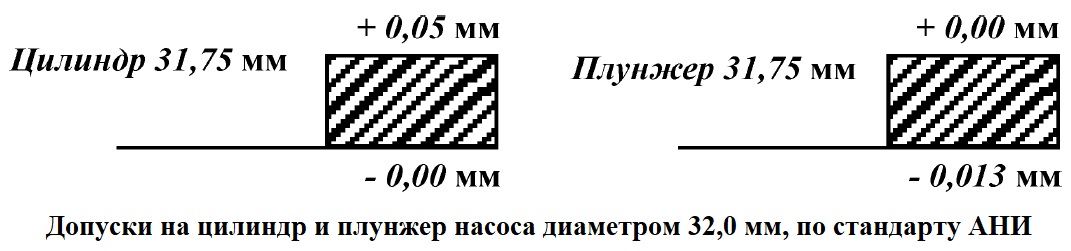

Сопоставление плунжеров по стандарту АНИ и ОСТу для насосов с условным диаметром 32,0 мм свидетельствует, что диаметр плунжера насоса, изготовленного по ОСТу, может быть выполнен в интервале 31,9 - 32,425 мм с шагом 0,025 мм. По стандарту АНИ у изготовленного плунжера аналогичного насоса будет строго фиксированный диаметр 31,75 мм с максимальными отклонениями +0,00 мм (верхнее) и -0,013 мм (нижнее). Такие отклонения обозначают, что все допустимые размеры подобных плунжеров должны быть в интервале значений 31,75 ÷ 31,75 — 0,013 = 31,737 мм (см. рисунок ниже).

Таким образом, максимальное возможное значение диаметра цилиндра 31,75 + 0,05 = 31,8 мм, минимальное возможное значение диаметра плунжера 31,75 - 0,013 = 31,737 мм. Максимальное значение зазора между цилиндром и плунжером составит 31,8 - 31,737 = 0,063 мм, что соответствует посадке по 1 группе по ОСТу. Стандарт АНИ11АХ не предусмотрены группы посадки насосов, зазоры указывает заказчик изделия индивидуально и изготовление возможно в любом интервале. Например, если заказчик указал зазор 0,025 мм, это подразумевает, что у произведенных насосов фактическое значение зазоров будет находиться в интервале от 0,025 до 0,025 + 0,063 = 0,088 мм.

Компанией ОАО “Ижнефтемаш”, которая выпускает по лицензии фирмы SBS (Австрия) насосы, предусмотрено 5 групп зазоров (в таблице ниже).

В стандарте прописана полезная (т.е. имеющая контакт с цилиндром) длина плунжера в полных футах. Для изготовления присоединительных резьб в длину плунжера заложено 3 дюйма. К примеру, если полезная длина плунжера 2 фута, то полная его длина определится, как: 2 фута + 3 дюйма = 27 дюймов.

По каталогам компании SBS плунжеры производят различного материального исполнения (закаленная и незакаленная углеродистая сталь, с хромистым покрытие и др.), в качестве элементов для уплотнения применяются уплотнительные кольца или кожаные манжеты, манжеты из прорезиненной ткани, а также разнообразные полимеры.
