Замковые опоры штанговых насосов по АНИ11АХ

Крепление насосов НВ (вставных) по стандарту АНИ11АХ допускается двух типов:

1. Манжетное крепление.
2. Механическое крепление.

Типы креплений вставных насосов и узла всасывающего клапана невставного насоса, по стандарту АНИ
Манжетное крепление		Механическое крепление
для нижнего крепления	для верхнего крепления	для нижнего крепления	для верхнего крепления

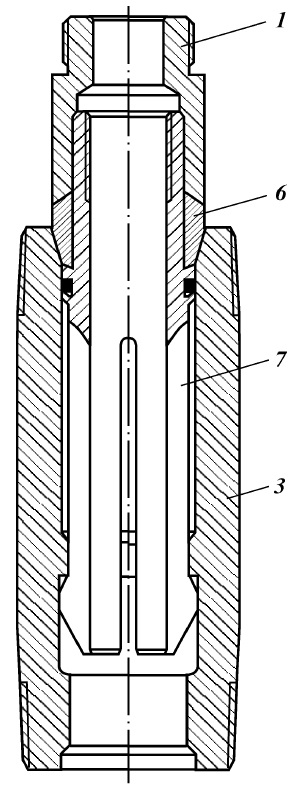

1 - переводник; 2 - посадочная манжета; 3 - замковая опора; 4 - опорное кольцо; 5 - гайка-манжета; 6 - конус; 7 - плунжерный якорь

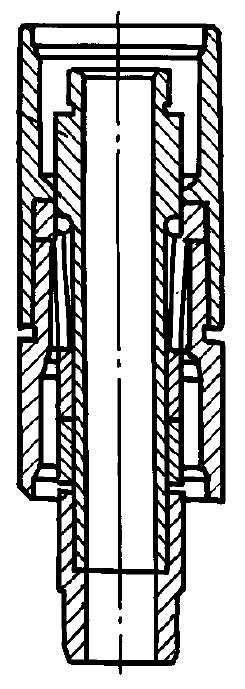

Манжетное крепление - основной тип, называемый также “замок с манжетами “плюс 30”, потому что наружный диаметр манжет в ненагруженном состоянии больше чем внутренний диаметр замковой опоры на 0,76 мм или 0,030 дюйма. Подобное исполнение манжет позволяет выполнять предварительное закрепление насоса в момент его запуска благодаря силе трения манжет о поверхность замковой опоры. При этом манжеты являются герметизирующим элементом для разобщения полости всасывания от полости нагнетания. Предусмотрено изготовление манжетных замковых опор для верхнего и нижнего крепления насоса.

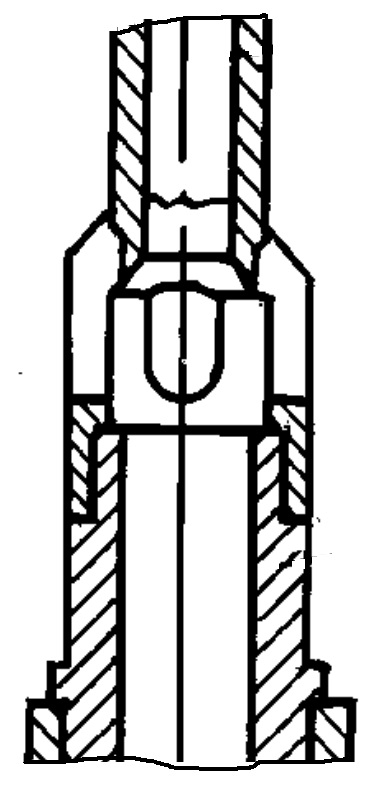

Механические замковые опоры, предусмотренные стандартом, также изготавливаются 2-ух типов: для верхнего и нижнего крепления насоса. Предварительная фиксация насоса реализована за счет пружины, а герметизация - за счет специального уплотняющего металлического кольца. Основным отличием механического замка для верхнего крепления по ОСТу и стандарту АНИ является то, что по ОСТу пружина замка расположена на насосно-компрессорных трубах, а по стандарту АНИ на насосе. Установке пружины на насосе даёт возможность заменить её в случае слома перьев пружины без поднятия труб, а данная неполадка на практике встречается достаточно часто.
