Аппараты воздушного охлаждения АВГ

Модификации 1АВГ и 2АВГ

Назначение аппаратов - охлаждение продуктов в жидком и парообразном агрегатном состоянии в технологических процессах нефтехимической, нефтеперерабатывающей и прочих смежных промышленных отраслях.

В состав аппарата входят 2 трубные секции, которые составлены из оребренных биметаллических труб. Секции позиционируются горизонтально и устанавливаются на опорной металлической конструкции. Приводной агрегат колеса вентилятора, вращающегося в полости коллектора и охлаждающего продукт посредством прогона воздуха через межтрубное пространство секций, монтируется на отдельной раме.

По желанию потребителя аппарат может быть дополнительно оснащён увлажнителем и/или подогревателем воздуха, а также жалюзи, которые могут иметь ручную или пневмоприводную регулировку поворота заслонок.

Возможно изготовление аппаратов воздушного охлаждения с рециркуляционной системой, которая состоит из панелей и жалюзи: верхних, боковых и переточных. Рециркуляционное устройство обеспечивает повторную циркуляцию воздуха нагретого в трубных секциях, чтобы предотвратить снижение температуры в холодный период года ниже допустимого предела.

Возможна комплектация аппаратов колесами вентиляторов изготовленных из композиционных материалов, а электроприводы - преобразователями частоты вращения, использование которых позволяет сократить электропотребление и упростить конструкцию колес вентиляторов, благодаря исключению использования пневматического привода для регулирования угла установки лопастей в автоматическом режиме, что позволяет исключить затраты на сезонное обслуживание колес вентилятора.

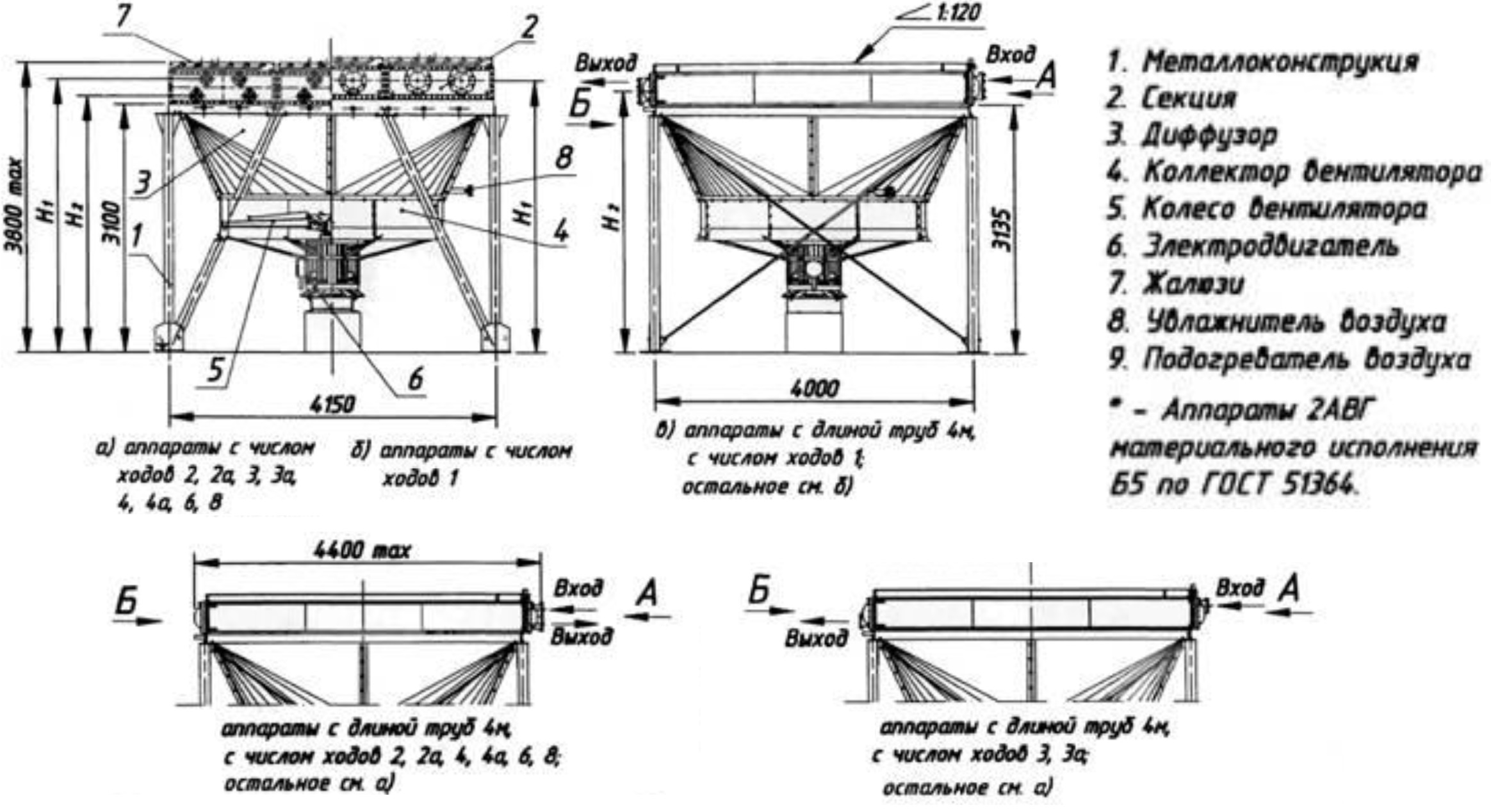

Аппараты воздушного охлаждения 1АВГ и 2АВГ материального исполнения Б5 длиной 4 метра
Аппараты воздушного охлаждения 1АВГ и 2АВГ* длиной 4 м

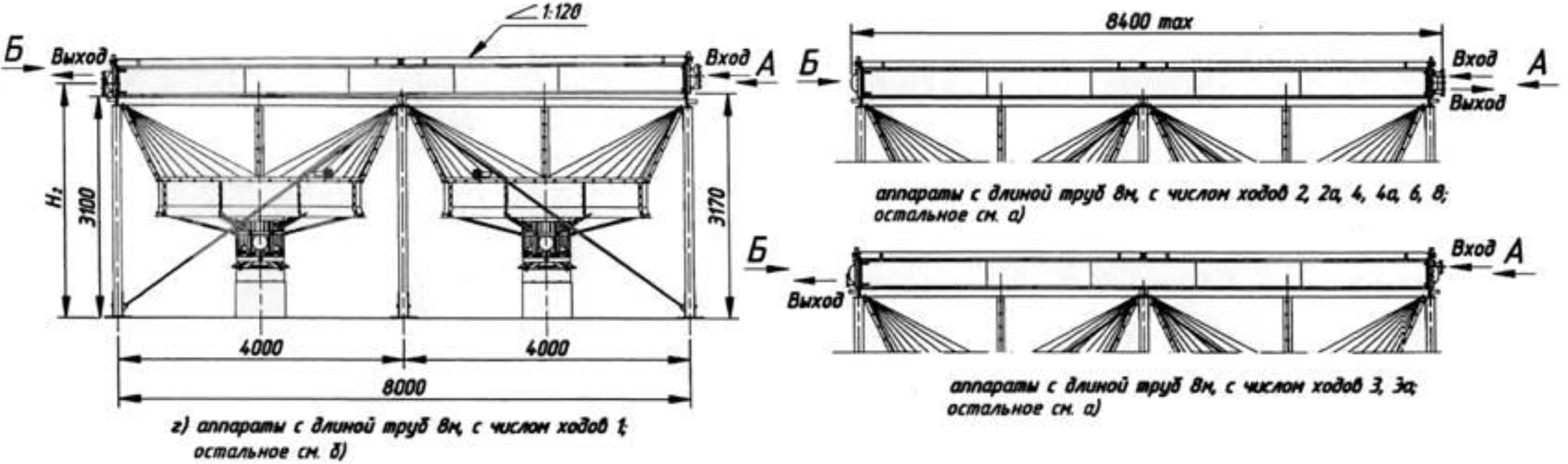

Аппараты воздушного охлаждения 1АВГ и 2АВГ материального исполнения Б5 длиной 8 метров
Аппараты воздушного охлаждения 1АВГ и 2АВГ* длиной 8 м

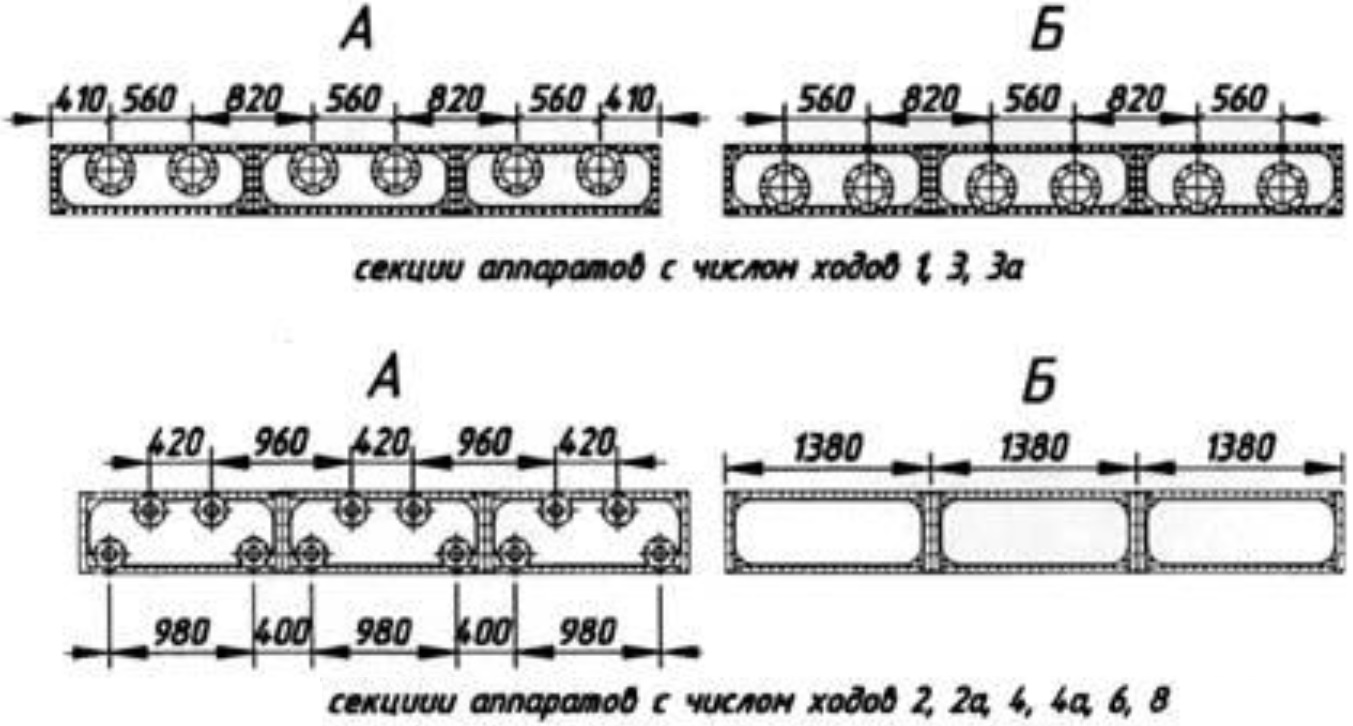

Торцевые крышки аппаратов 1АВГ и 2АВГ материального исполнения Б5 с нечетных и четным чилом ходов
Торцевые крышки аппаратов 1АВГ и 2АВГ* с нечётным и чётным числом ходов

Диаметры штуцеров, габаритные и присоединительные размеры аппаратов АВГ

Число ходов труб Коэффициент оребрения Число ходов по трубам Условный диаметр, Ду Н1, мм Н2, мм
Вход Выход
4 9 1 150 3255
2 80 3305 3225
2а 125 50 3285 3205
4 50 3320 3210
14,6; 20 4 150 3255
2 80 3325 3255
2а 80 50 3300 3205
4 50 3340 3210
6 9 1 200 3280
2 100 3365 3230
2а 150 80 3355 3225
3 80 3390 3220
3а 125 50 3380 3205
6 50 3405
14,6; 20 1 200 3280
2 100 3420 3230
2а 125 80 3355 3255
3 80 3430 3220
3а 80 50 3425 3205
6 50 3425
8 9 1 200 3280
2 125 3420 3240
2а 150 125 3410 3245
4 80 3480 3220
4а 150 3440 3205
8 50 3495
14,6; 20 1 200 3280
2 125 3510 3240
2а 125 80 3445 3225
4 80 3530 3220
4а 125 50 3475 3205
8 50 3545

Диаметры штуцеров, габаритные и присоединительные размеры аппаратов 2АВГ материального исполнения Б5.

Число ходов труб Число ходов по трубам Диаметр условный Ду, мм Длина труб, м
4 8
Н1 Н2 Н1 Н2
4 1 150 3325 3255 3355 3255
2 80 3255 3325 3225
4 50 3340 3210 3430 3210
6 1 200 3400 3280 3430 3280
2 100 3420 3230 3320 3230
3 80 3460 3220 3490 3220
4 50 3445 3205 3445 3205

Диаметры штуцеров, габаритные и присоединительные размеры аппаратов 2АВГ материального исполнения Б1, Б2.1, Б2, Б3, Б3.1, Б4, Б4.1, Б5.1.

Коэффициент оребрения Число ходов труб Число ходов по трубам Диаметр условный Ду, мм Количество штуцеров в секции Давление условное, МПа
0,6; 1,6 2,5 4,0 6,3
Вход Выход Н1 Н2 Н1 Н2 Н1 Н2 Н1 Н2
9 4 1 150 3 3 3530 3150 3540 3140 3560 3140 3595 3105
2 125 2 2 3540 3160 3545 3150 3560 3150 3590 3120
4 100 2 2 3530 3165 3545 3150 3560 3150 3570 3140
6 1 150 3 3 3650 3150 3660 3140 3680 3140 3715 3105
2 150 2 2 3650 3160 3660 3150 3675 3145 3715 3110
3 125 2 2 3650 3150 3655 3145 3675 3145 3705 3115
6 100 2 2 3645 3165 3660 3150 3675 3150 3690 3140
20 4 1 150 3 3 3540 3155 3555 3140 3575 3140 3610 3105
2 125 2 2 3540 3160 3550 3150 3565 3150 3595 3120
4 80 2 2 3535 3165 3540 3160 3555 3160 3570 3140
6 1 150 3 3 3670 3150 3680 3140 3705 3140 3740 3105
2 150 2 2 3660 3160 3670 3150 3690 3145 3725 3110
3 125 2 2 3670 3150 3675 3145 3700 3145 3730 3115
6 80 2 2 3655 3165 3660 3160 3675 3160 3690 3140
