Аппараты воздушного охлаждения АВГ

Модификации 1АВГ-В и 1АВГ-ВВП

Назначение аппаратов 1АВГ-В и 1АВГ-ВВП - охлаждение вязких и высоковызких (значение вязкости на выходе до 2·10^-5 м²/с) сред соответственно в нефтехимической, нефтеперерабатывающей и прочих смежных промышленных отраслях.

В состав аппарата входят 3 трубные секции, которые составлены из оребренных биметаллических труб. Секции позиционируются горизонтально и устанавливаются на опорной металлической конструкции. Приводной агрегат колеса вентилятора, вращающегося в полости коллектора и охлаждающего продукт посредством прогона воздуха через межтрубное пространство секций, монтируется на отдельной раме. Конструктивная специфика - пониженное значение коэффициента оребрения φ=7,8 при сечении несущей трубы - 38 мм.

По инициативе заказчика аппарат может быть дополнительно снабжён подогревателем и/или увлажнителем воздуха, а также жалюзи, которые могут иметь пневмоприводную или ручную регулировку поворота заслонок.

Возможно изготовление аппаратов воздушного охлаждения с рециркуляционной системой, имеющей в своём составе панели и жалюзи: верхние, боковые и переточные. Рециркуляционное устройство организовывает повторную циркуляцию воздуха подогретого в трубных секциях, чтобы не допустить снижения температуры в период года с отрицательными температурами ниже допустимой границы.

Возможна поставка аппаратов с колесами вентиляторов изготовленными из композиционных материалов, а электроприводов - с частотными преобразователями вращения, использование которых делает возможным сокращение электропотребления и упрощение конструкции колес вентиляторов, благодаря отказу от использования пневматического привода для управления углом установки лопастей в автоматическом режиме, что делает возможным исключение затрат на сезонный сервис колес вентилятора.

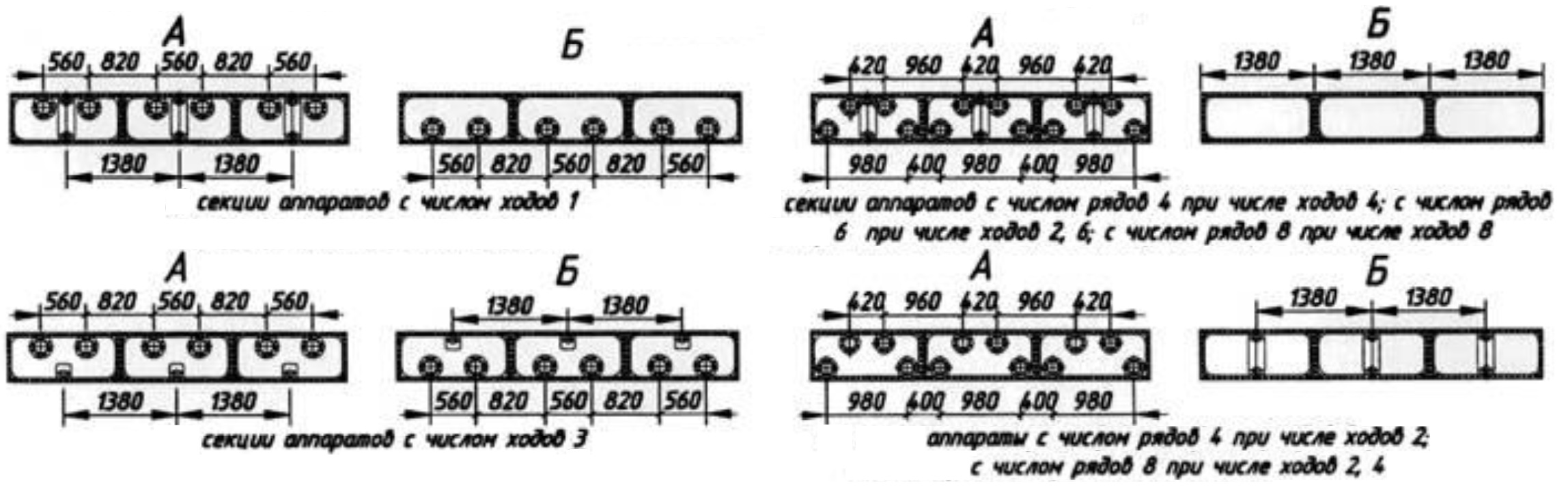

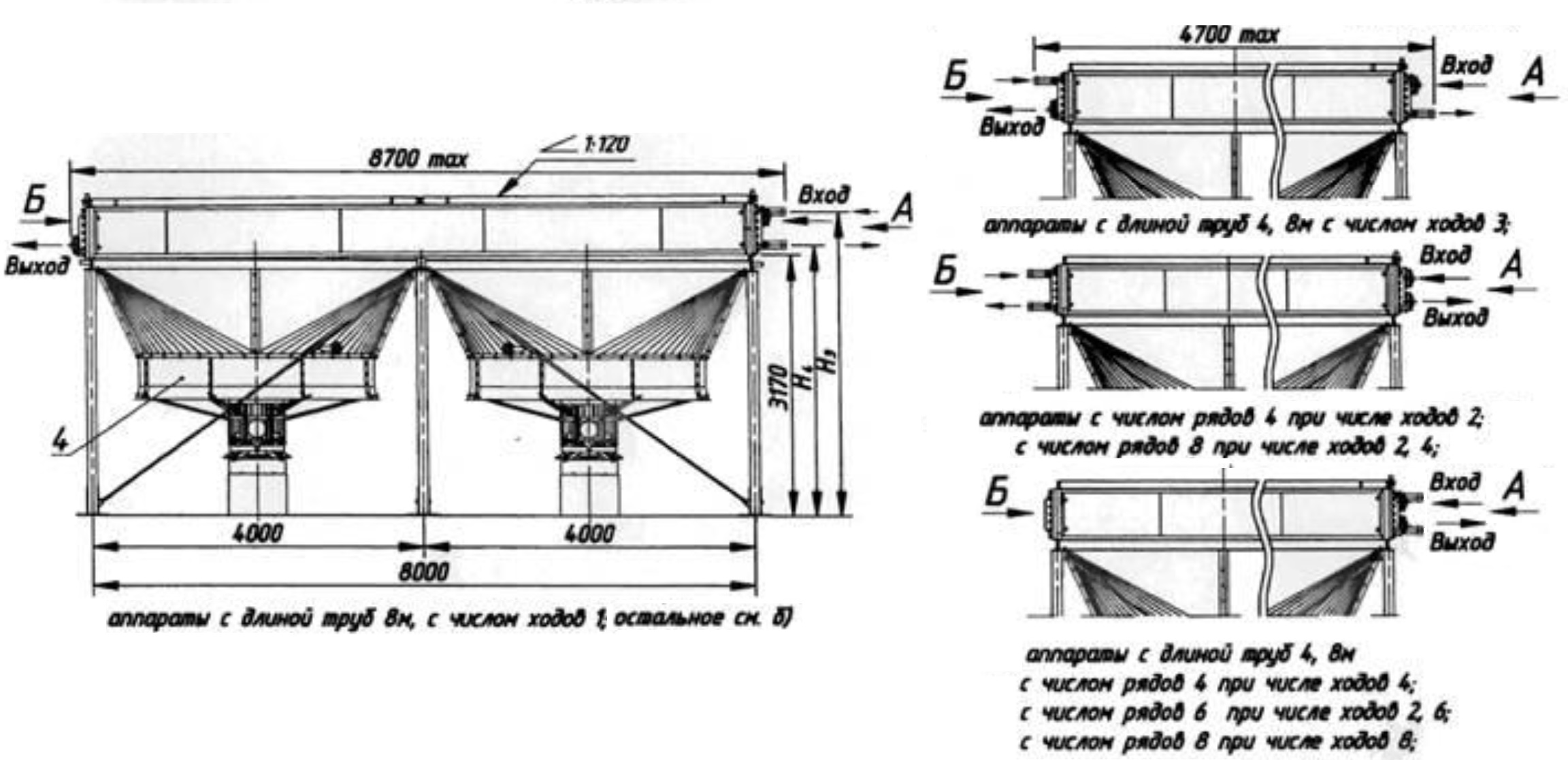

Чертежи общего вида аппаратов 1АВГ-В на давление до 1,6 МПа

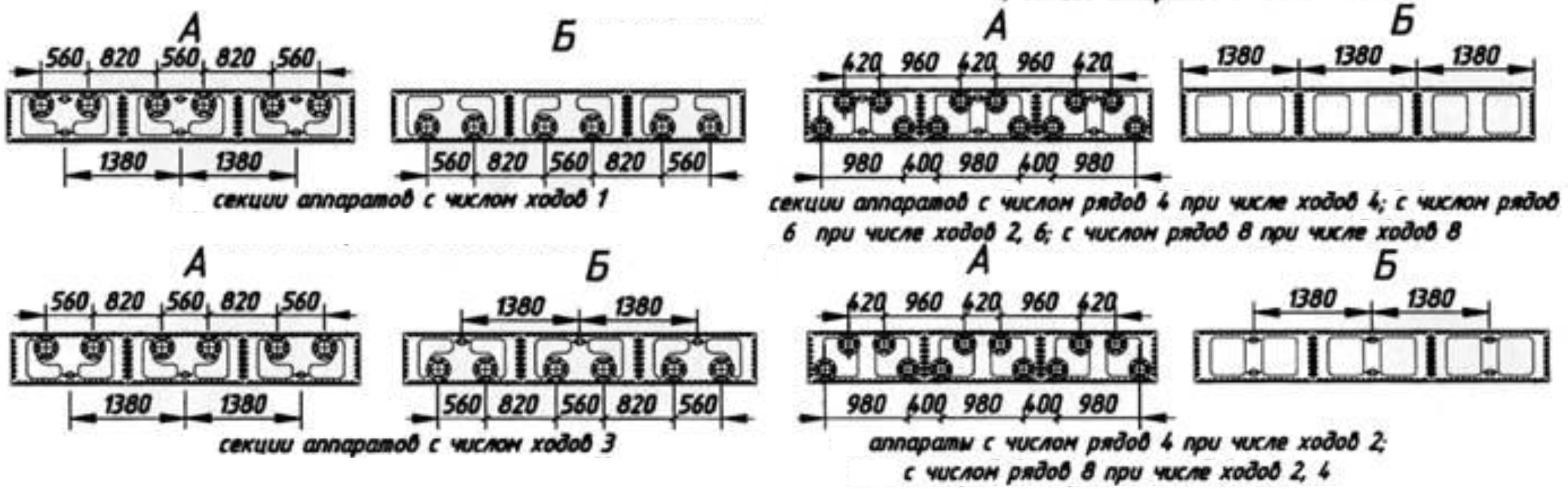

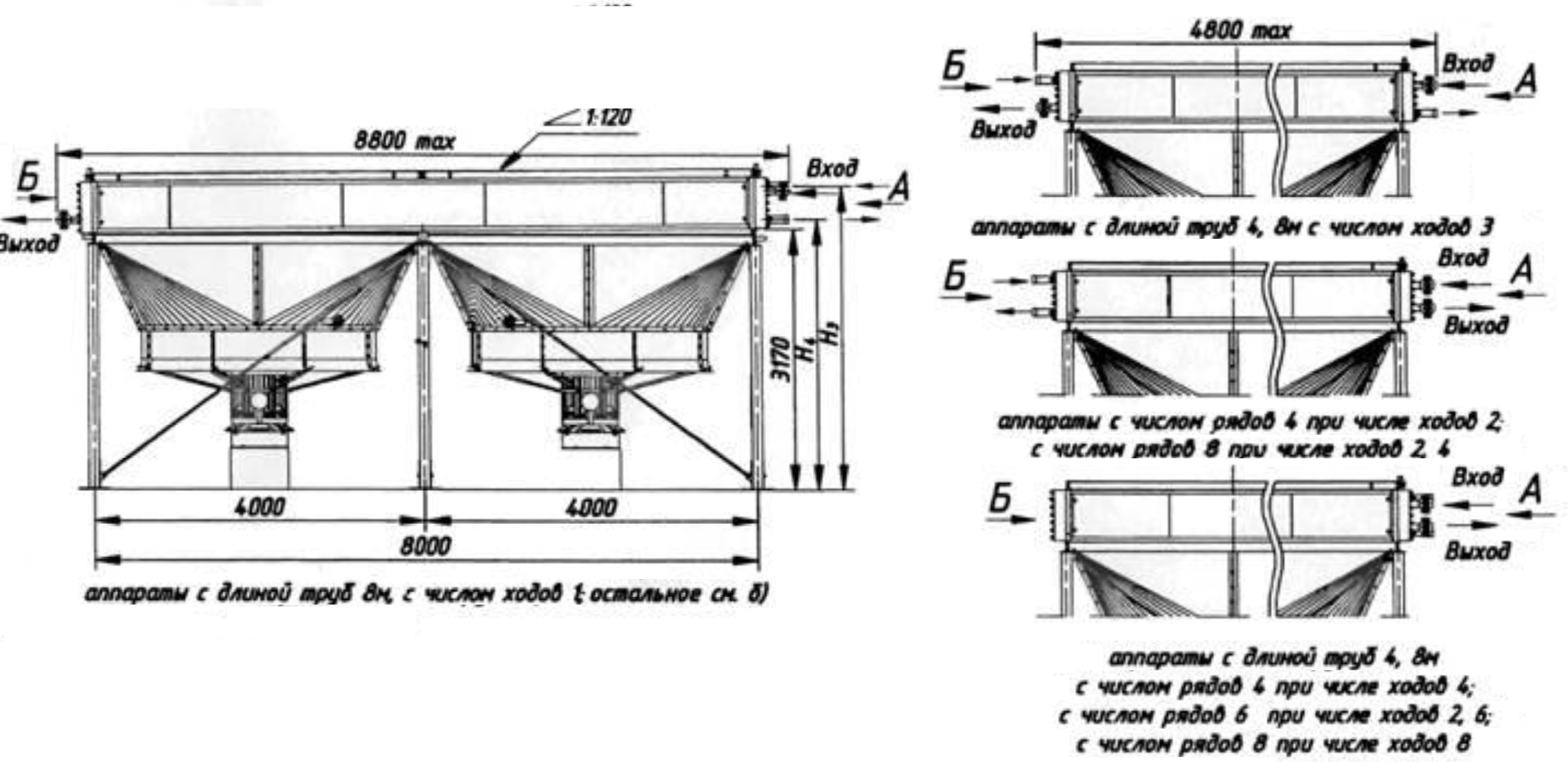

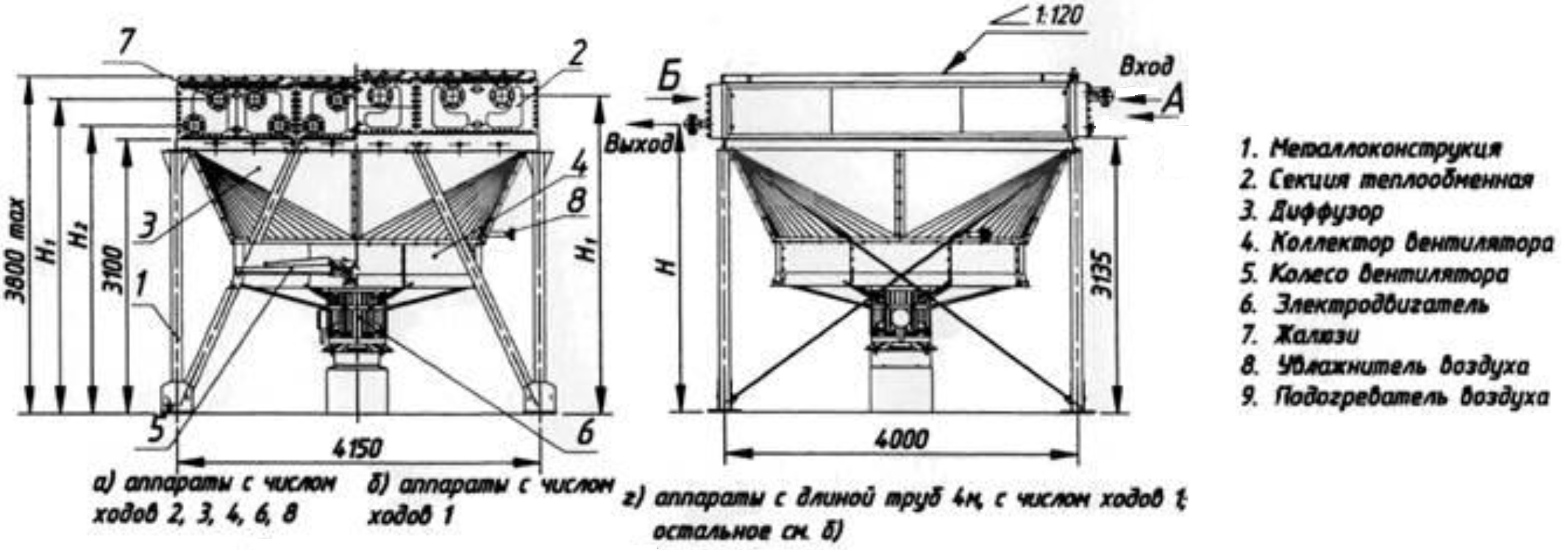

Чертежи общего вида аппаратов 1АВГ-В на давление свыше 1,6 МПа

Диаметры штуцеров, габаритные и присоединительные размеры аппаратов АВГ-В

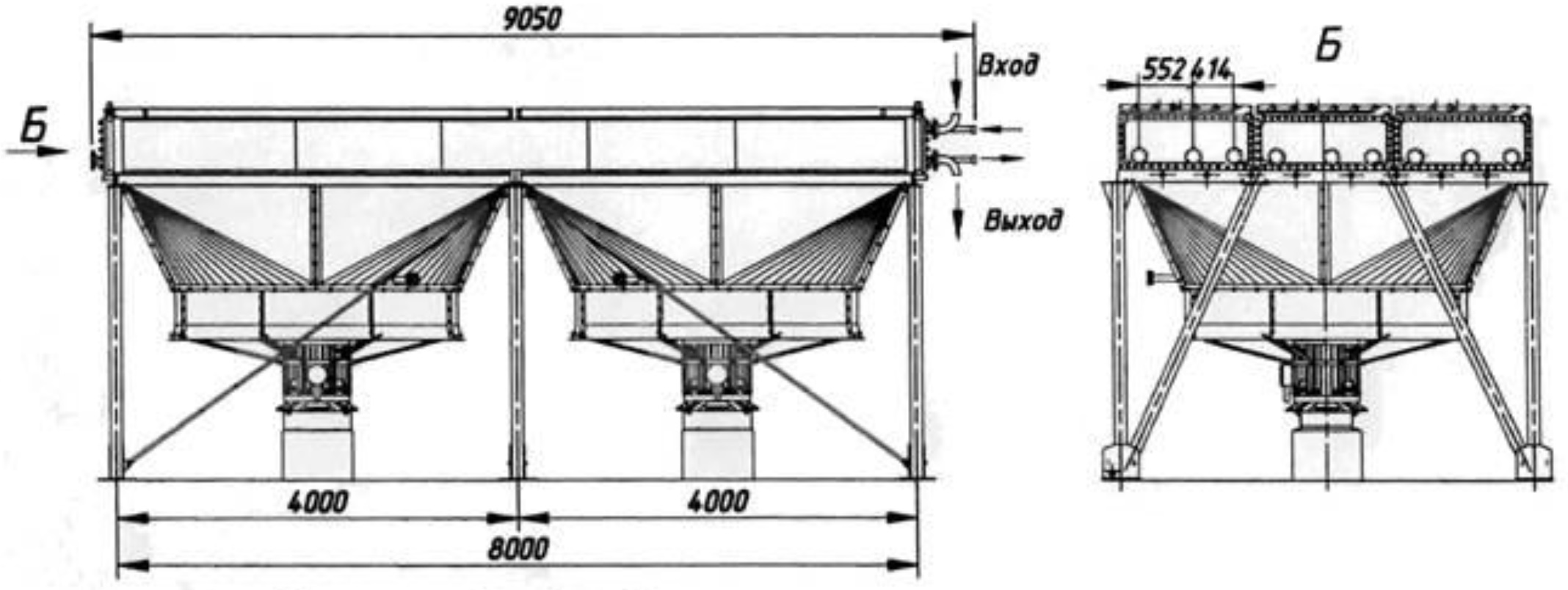

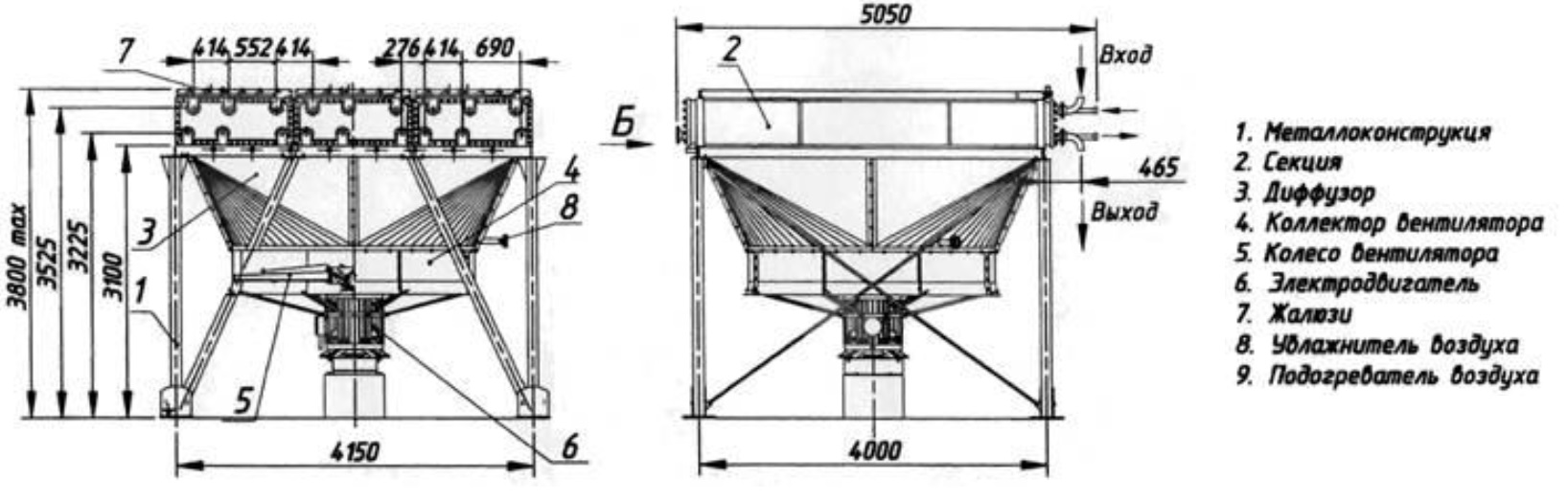

Чертежи общего вида аппаратов 1АВГ-ВВП
