Пуск пластинчатых теплообменников

Общие требования

Регулирование расходной характеристики продукта следует осуществлять медленно, во избежание опасности появления гидравлического удара, представляющего собой кратковременное резкое увеличение давления, которое может произойти при подключении или отключении источника давления, вызывающего движение жидкости по трубопроводу в виде волны, имеющей скорость звука. Гидравлический удар может стать причиной значительных повреждений оборудования.

Открывать запорную арматуру на циркуляционных трубопроводах технологического контура необходимо плавно - время открытия/закрытия ручной арматуры должно быть от 2 до 3 минут.

Требуется исключить резкий рост давления и температуры, способные вызвать разрушение пластин и прокладок, вследствие чего появятся течи. Пуск насосного оборудования должен выполняться на закрытые клапана. Запорную и регулирующую арматуру следует открывать плавно.

Контура запускаются в работу последовательно: сначала холодный (нагреваемый) теплоноситель, а затем горячий (охлаждаемый).

Скорость изменения давления (подъема/снижения) при подключении и оключении аппарата должна быть не более 0,3 МПа (3,0 кгс/см²) в минуту.

Скорость подъёма и снижения температуры при пуске и останове соответственно должна быть не более 10°С в минуту.

При использовании, как горячего теплоносителя водяного пара, его следует подавать в теплообменник последним, после того, как налажена устойчивая циркуляция остальных сред. Эти меры предосторожности применимы к любым типам пластинчатых теплообменников.

Обязательно необходимо произвести удаление воздушной пробки из внутренних полостей аппарата, потому что её присутствие в пластинчатом теплообменнике уменьшает теплопередающие показатели и повышает гидравлическое сопротивление аппарата (перепад давления), а также может привести к появлению коррозии. Вытеснение воздуха из пластинчатого теплообменника выполняется потоком рабочей среды.

Подключение в контур теплообменника после кратковременного отключения в составе штатного контура, заполненного рабочим продуктом, следует производить в последовательности для первоначального пуска.

Во время пуска пластинчатого теплообменника возможно возникновение небольших течей, которые прекратятся после того, как разогреются пластины и прокладки до рабочей температуры.

Пуск в период отрицательных температур

Пуск пластинчатого теплообменника в период отрицательных температур (при температуре окружающей среды ниже 0°С) необходимо выполнять по следующему алгоритму:

• скорость подъёма/снижения температуры должна быть не более 30°С в час;
• давление теплоносителей во время пуска должно быть не более 0,2 МПа (2,0 кгс/см²), пока температура не достигнет 0°С;
• при разогреве стенки теплообменника до 0°С, можно производить повышение давления телпоносителей до рабочего со скоростью не превышающей 0,3 МПа (3,0 кгс/см²) в минуту.

Последовательность пуска пластинчатого теплообменника

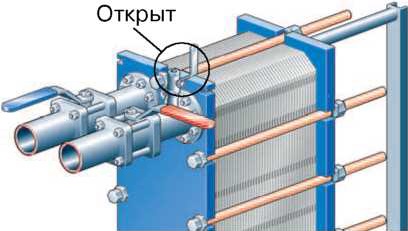

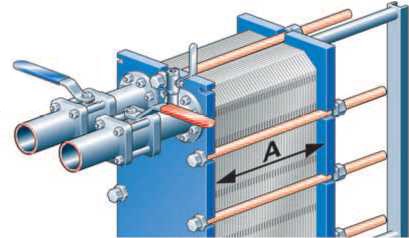

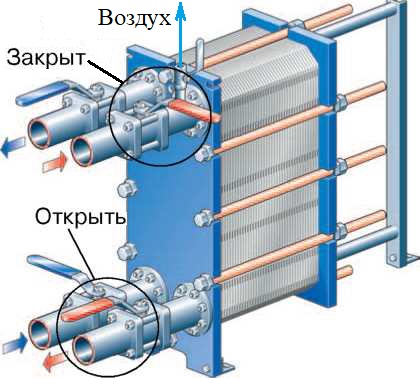

	Проверить соответствие размера стяжки (размер А) значению, указанному в паспорте (формуляре)		Открыть воздушник перед закрытой арматурой		Открыть арматуру на выходе теплоносителя, вытеснить воздух

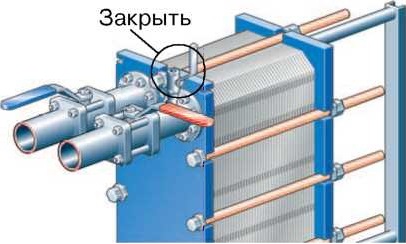

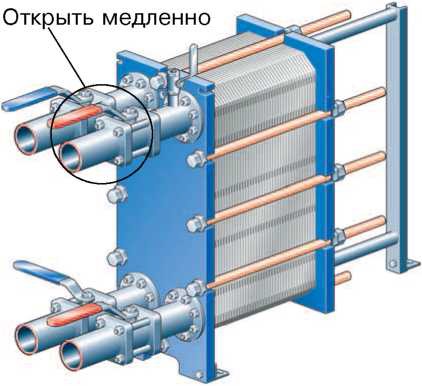

	После удаления воздуха, закрыть воздушник		Открыть арматуру на входе теплоносителя в аппарат		Повторить шаги 2 - 5 для второго теплоносителя
