Замена прокладок пластинчатых теплообменников

Перед тем как удалять старые прокладки необходимо зафиксировать (фотофиксацией) и промаркировать их расположение относительно профиля пластины. Пластина, идущая первой после неподвижной плиты, не участвует в теплообменном процессе и должна быть снабжена прокладкой в уплотнительных канавках с двух сторон. Подобная прокладка может быть вырезана из двух стандартных прокладок. Перед укладкой при замене необходимо сопоставить форму новой и старой прокладки.

Внимание! Требуется обратить особое внимание на то, чтобы клей после укладки такой прокладки находился в пределах уплотнительной канавки пластины.

Замена клеевых прокладок

С пластины удаляются старые прокладки приклеенные клеем.

Пластины и уплотнительные канавки очищаются от остатков клея, пыли, загрязнений и протираются салфеткой, смоченной в техническом ацетоне по ГОСТ 2768, который надлежит высушить до полного его испарения.

Резиновые прокладки до начала установки в уплотнительные канавки пластины протираются салфеткой, смоченной в питьевой воде по ГОСТ Р 51232 и просушиваются.

Уплотнительные канавки на пластине необходимо смазать тонким слоем клея 3М Scotch-Weld 10 или аналогичным клеющим составом, прокладка укладывается в уплотнительную канавку пластины. Укладку прокладок следует начинать с двух концов пластины и продолжать вдоль линейной части пластин. После укладки прокладок в уплотнительные канавки, пластины должны быть сжаты, путём укладки их друг на друга поворачивая на 180°.

Внимание! Требуется обратить особое внимание на то, чтобы клей после укладки прокладок находился в пределах уплотнительных канавок пластины.

Чтобы исключить повреждения, манипуляции по укладке прокладок требуется производить на чистой, ровной поверхности, свободной от посторонних предметов.

Далее необходимо выполнить установку пластин с прокладками в раму и стянуть используя стяжные шпильки до минимальной величины, указанной в паспорте (формуляре) на теплообменный аппарат, добавив по 0,2 мм на каждую из пластин.

Теплообменный аппарат с установленным пакетом пластин подлежит просушиванию при температуре 20°С в течение 2 суток. Время сушки можно сократить вдвое (1 сутки) обеспечив постоянную температуру в 40°С.

После завершения сушки теплообменного аппарата пакет пластин обжимаптся в соответствии с требованиями по сборке пластинчатых теплообменников.

Замена бесклеевых прокладок

Бесклеевые прокладки снабжены специальными фиксаторами, защелкивающимися на пластине.

Старые прокладки необходимо удалить.

Перед тем как устанавливать новые прокладки необходимо проверить, что прокладочные канавки являются сухими, чистыми и в них отсутствуют остатки старой резины, особенно в местах размещения фиксаторов. При наличии посторонних предметов поверхности необходимо очистить и просушить.

Пластины и уплотнительные канавки очищаются от загрязнений, протираются салфеткой, смоченной в техническом ацетоне по ГОСТ 2768 и подвергаются сушке, пока не испарится весь ацетон.

Резиновые прокладки до установки в уплотнительные канавки пластины протираются салфеткой, намоченной питьевой водой по ГОСТ Р 51232 и просушиваются.

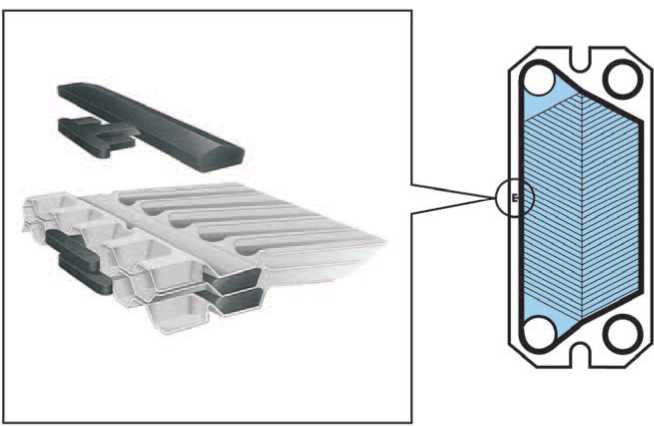

Защелкивающаяся прокладка прикрепляется к пластине. Выступы прокладки заправляются под край пластины.

Внимание! Требуется обратить особое внимание на то, чтобы выступы прокладки находились в корректном положении.

Установка новых прокладок должна выполняться вручную без использования каких-либо вспомогательных инструментов.
