ПРИ СТАЦИОНАРНОМ РЕЖИМЕ ПЕРЕКАЧКИ
|
ХАРАКТЕРИСТИКИ УЧАСТКА ТРУБОПРОВОДА
|
|
Остаточный объём нефти в нефтепроводе
Проектируя нефтепровод необходимо предусматривать технологические операции, слива нефти, которая заполняет внутренний объём трубопровода, в резервуары посредством одного из концов участка. В этом случае столб жидкости в нефтепроводе разрывается и получаются пустоты, которые заполнены парами нефти. Расположение и вместимость этих пустот зависят от профиля нефтепровода. Одновременно существенная часть нефтепровода остается заполненной нефтью.
Расчёт остаточного объёма нефти в трубопроводе

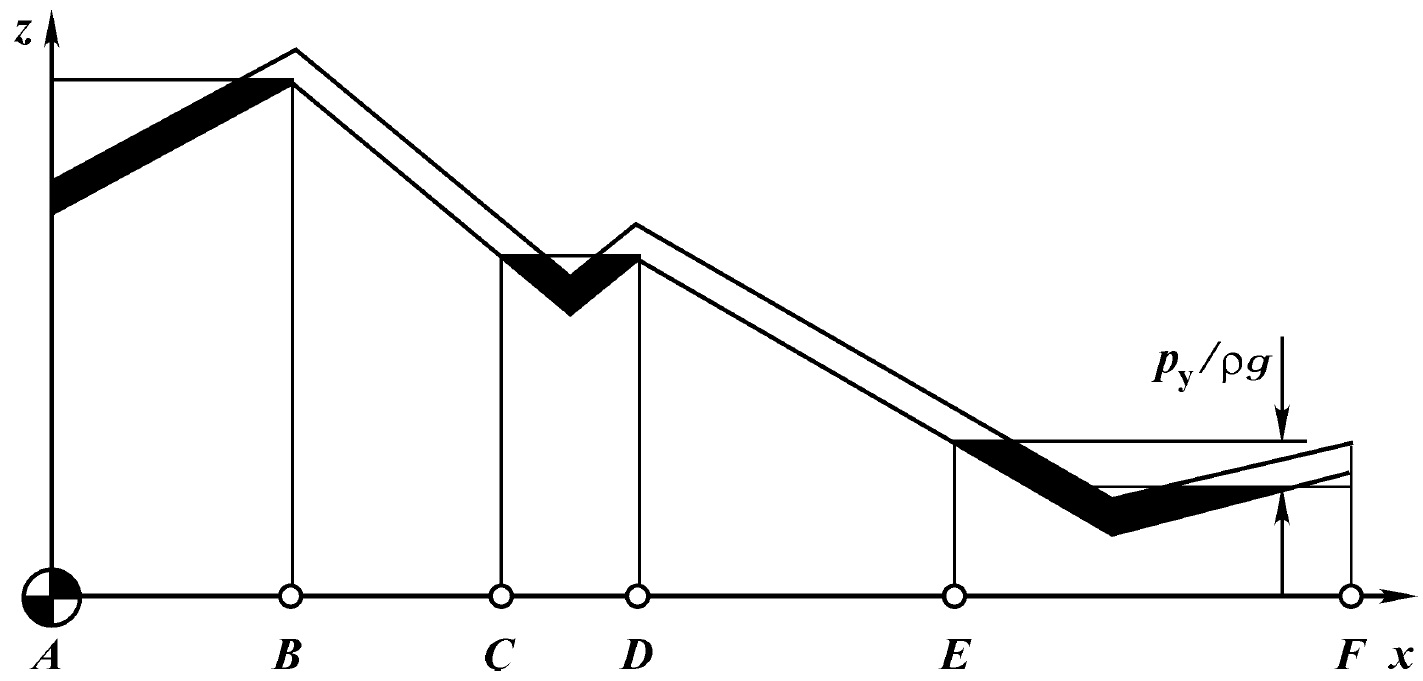

В сущности пустоты, которые образуются в трубопроводе после того, как слив нефти закончен, являются самотечными участками с нулевым уровнем заполненния и нулевым (Q = 0) расходом перекачки, по этой причине правила определения располжения пустот существенно не отличаются от общего алгоритма нахождения безнапорных участков. Линия гидравлического уклона в подобном случае включает в себя отрезки горизонтальных прямых над заполненными в полном объёме участками нефтепровода и отрезков прямых, имеющих уклон, параллельных геометрическому профилю трубопровода, там, где в трубопроводе сформировались пустоты.
Суммарный объем Vост нефти, которая осталась в трубопроводе, вычисляется как сумма объемов VCD участков типа CD таких, что уровень их левых торцов образует постепенно возрастающую (считая слева направо) последовательность:
