Печи типа ГС
Печь типа ГС - трубчатая коробчатая с верхним выводом топочных газов, горизонтальным расположение трубных экранов, свободного вертикального сжигания смешанного топлива.
|
|
|
Трубчатая печь ГС
1 - змеевик; 2 - каркас; 3 - футеровка; 4 - лестничная площадка;
15 - воздухоподогреватель; 6 - дымовая труба; 7 - горелка. |
Трубчатая печь ГС2
1 - каркас; 2 - змеевик; 3 - футеровка;
4 - лестничная площадка;
5 - дымовая труба; 6 - горелка. |
Горелочные устройства размещаются в 1 ряд в поду печи. Обслуживание горелочных устройств выполняется с одной из сторон печи, что делает возможным установку рядом двух радиантных камер (тип ГС2).
Печи типа ГС используются на установках атмосферной и вакуумной перегонки нефти, а также установках на вторичной переработки нефти.
Печи ГС2 - больше всего подходят для установок замедленного коксования, и на процессах требующих нагрева нефтепродуктов с небольшими значениями теплонапряжений ( 29 кВт/м2 {25 Мкал/м2·ч}).
Техническая характеристика
| Показатель |
Марка печи |
| ГС 260/6,5 |
ГС 380/9,5 |
ГС 495/12,5 |
ГС 615/15,5 |
ГС 730/18 |
ГС 845/21 |
ГС 959/24 |
ГС2 1650/21 |
| Радиантные трубы: |
|
|
|
|
|
|
|
|
поверхность нагрева, м2 |
260 |
380 |
495 |
615 |
730 |
845 |
959 |
1650 |
рабочая длнна, м |
6,5 |
9,5 |
12,5 |
15,5 |
18 |
21 |
24 |
21 |
| Количество секций |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
| Теплопроизводительность при среднедопускаемом теплонапряжении радиантных труб 29,0 кВт/м2 (25 Мкал/м2·ч), МВт (Гкал/ч) |
14,1 (12,1) |
20,6 (17,7) |
26,8 (23,1) |
33,3 (28,7) |
39,5 (34,1) |
45,7 (39,4) |
51,9 (44,8) |
59,16 (51) |
| Габаритные размеры (с обслуживающими площадками), м: |
|
|
|
|
|
|
|
|
длина |
12,76 |
15,68 |
18,6 |
21,32 |
24,44 |
27,36 |
29,38 |
27,36 |
ширина |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
15,2 |
высота |
22 |
22 |
22 |
22 |
22 |
22 |
22 |
25 |
| Масса, т: |
|
|
|
|
|
|
|
|
металла печи (без змеевика) |
50 |
65 |
81,3 |
97,6 |
113,8 |
130 |
146,4 |
250 |
футеровка |
84,5 |
112,6 |
140,3 |
169 |
197 |
230 |
253,3 |
400 |

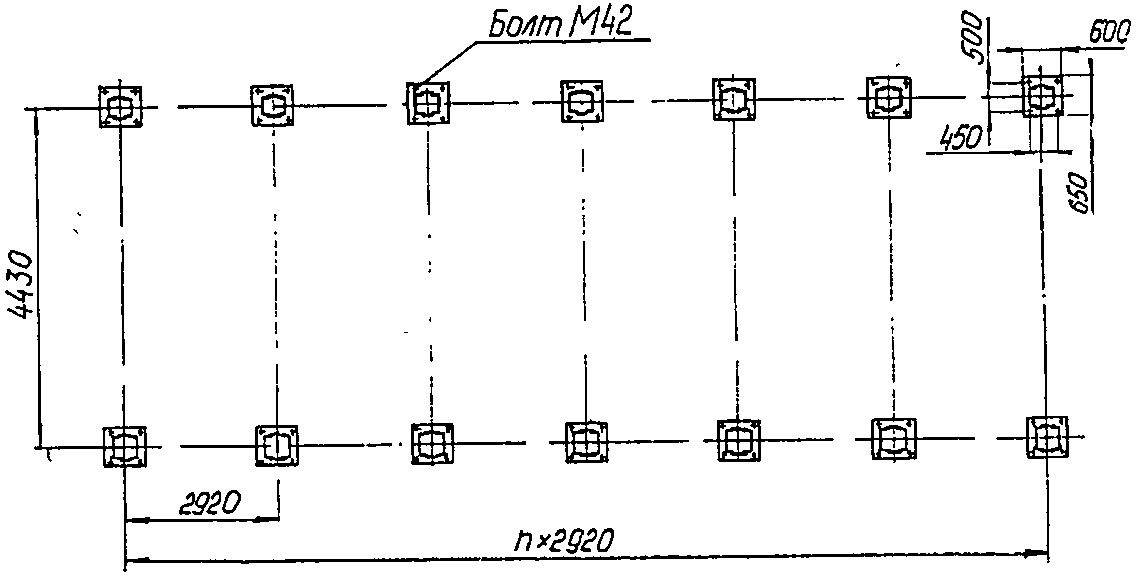

План расположения фундаментных болтов трубчатой печи ГС
