НЕФТЕПЕРЕРАБОТКА

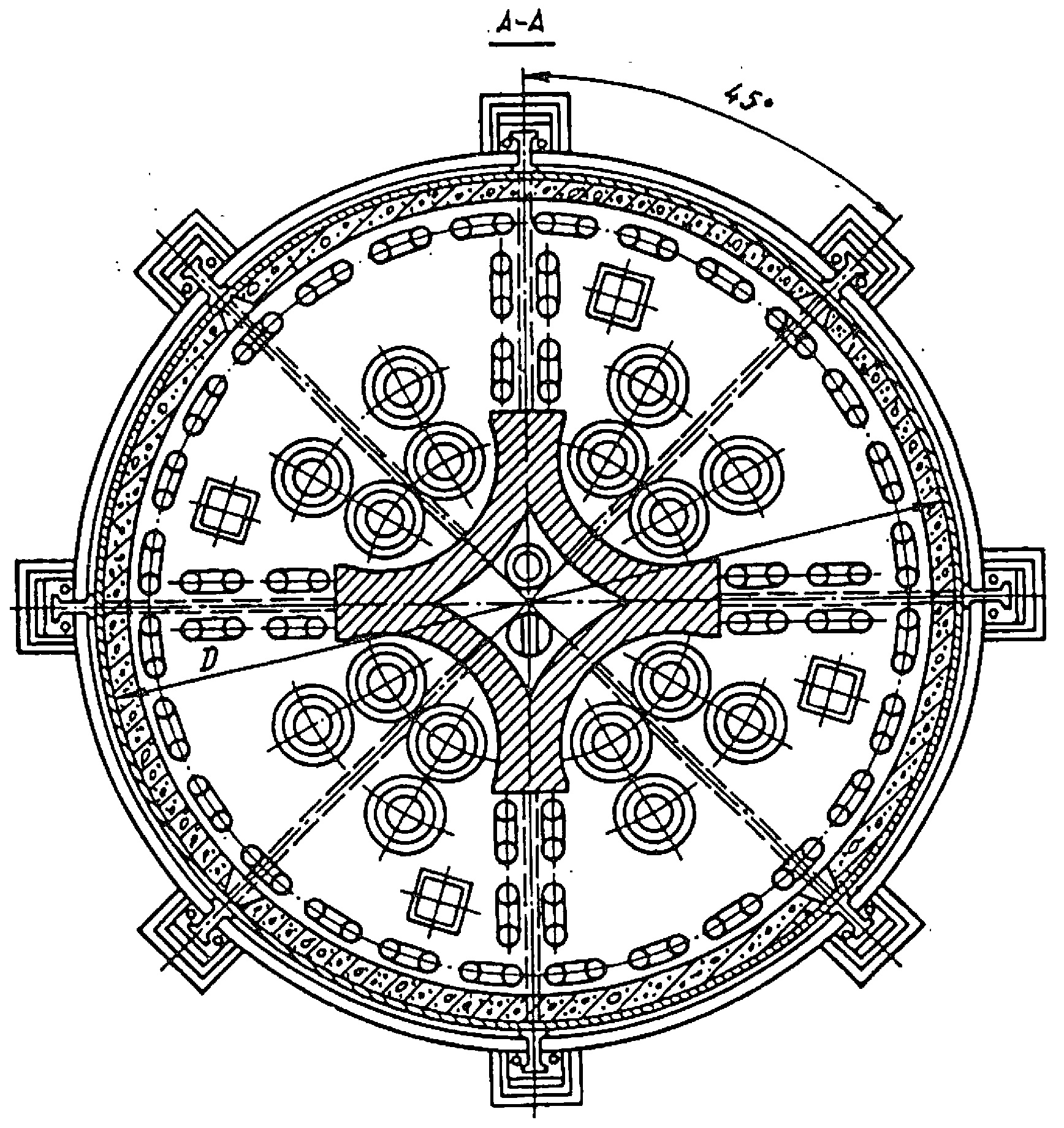

Горелочные устройства приспособленные работать на жиком и газовом топливе установлены в поду печи. Оси горелочных устройств имеют наклон в сторону отражателя-распределителя, который размещен по центру печи. Отражатель выполнен в виде пирамиды, которая имеет вогнутые грани, представляющие собой настильные стены для факелов горелочных устройст каждой радиантной камеры. Внутренняя полость отражателя разделена на изолированные воздуховоды, количество которых в 2 раза превышает число граней. Каждый воздуховод оборудован поворотным шибером, имеющим управление с обслуживающей площадки.

В кладке граней отражателя на 2 ярусах по их высоте находятся каналы, имеющие прямоугольное сечение для подачи вторичного воздуха из воздуховодов к настильному факелу отдельных граней. Корректируя подачу воздуха по каналам, можно управлять степенью выгорания топливной смеси в настильном факеле, что даёт возможность выравнивать теплонапряжение по высоте трубных экранов в радиантной камере.

На радиантных стенах смонтированы однорядные настенные трубные экраны, а между радиантными камерами - двухрядные радиальные трубные экраны двухсторонней радиации.

Когда изменяется теплопроизводительность горелочных устройств в таких печах эпюра входящих тепловых потоков мало изменяется, но в каждой из 4-рёх радиантных камер можно выдерживать индивидуальные среднедопускаемые величины теплонапряжения поверхности трубного экрана данной радиантной камеры.
