Печи типа ЦС
Печь типа ЦС - имеет цилиндрическую форму с пристенной установкой змеевиковых труб в одной радиантной камере, свободного вертикально¬факельного сжигания смешанного топлива.
|
|
|
Радиантная трубчатая печь типа ЦС:
1 - дымовая труба; 2 - каркас; 3 - футеровка;
4 - змеевик ; 5 - гляделка; 6 - выхлопное окно;
7 - люк-лаз. |
Радиантно-конвективная трубчатая печь типа ЦС:
1 -дымовая труба; 2 - камера конвекции;
3 - выхлопное окно; 4 - каркас;
5 - футеровка; 6 - радиантный змеевик;
7 - конвективный змеевик; 8 - люк-лаз;
9 - гляделка. |
Трубчатый змеевик в каждой из секций собирается из 2-ух или 3-ёх пакетов заводского производства, имеющих транспортные габариты. Змеевик в каждой секции является самонесущим, который монтируется непосредственно на поду трубчатой печи.
Комбинированные горелочные устройства установлены в поду печи. На стенах радиантной камеры смонтированы однорядные трубные экраны настенного размещения.
Отвод дымовых газов осуществляется через дымовую трубу, которая установлена на корпусе печи, и газосборннк.
Существует 2 варианта конструктивного исполнения печей типа ЦС: радиантное (радиационный нагрев) и радиантно-конвективное (радиационно-конвекционный нагрев).
В печах радиантного исполнения к маркировке добавляется литер "Р".
Трубы радиантной камеры могут иметь или вертикальное расположение, или быть горизонтально-расположенными и навитыми по спирали.
Техническая характеристика
| Показатель |
Марка печи |
| ЦС1 16/3 |
ЦС1 31/4Р |
ЦС1 31/4 |
ЦС1 68/6Р |
ЦС1 68/6 |
ЦС1 80/7 |
ЦС1 106/7 |
ЦС1 125/8 |
ЦС1 156/10 |
ЦС1 213/9 |
ЦС1 280/12 |
ЦС1 345/15 |
| Радиантные трубы: |
|
|
|
|
|
|
|
|
|
|
|
|
поверхность нагрева, м2 |
16 |
31 |
31 |
68 |
68 |
80 |
106 |
125 |
156 |
213 |
280 |
345 |
| Теплопроизводительность при среднедопускаемом теплонапряжении радиантных труб 34,8 кВт/м2 (30 Мкал/м2·ч), МВт (Гкал/ч) |
0,74 (0,64) |
1,44 (1,24) |
1,41 (1,24) |
3,15 (2,72) |
3,15 (2,72) |
3,71 (3,2) |
4,92 (4,24) |
5,8 (5) |
7,24 (6,24) |
9,9 (8,52) |
12,99 (11,2) |
16 (13,8) |
| Внутренний диаметр корпуса, м |
1,8 |
2,1 |
2,1 |
2,8 |
2,8 |
2,8 |
3,6 |
3,6 |
3,6 |
5 |
5 |
5,5 |
| Габаритные размеры (с обслуживающими площадками), м: |
|
|
|
|
|
|
|
|
|
|
|
|
длина |
4 |
4,4 |
4,4 |
5 |
5 |
5 |
7,16 |
7,16 |
7,16 |
9,142 |
9,142 |
9,76 |
ширина |
4 |
4,4 |
4,4 |
5 |
5 |
5 |
5,8 |
5,8 |
5,8 |
7,5 |
7,5 |
8,1 |
высота |
30,4 |
31,7 |
21,9 |
28 |
28 |
26 |
27,2 |
28,2 |
30,3 |
36,72 |
39,72 |
43,1 |
| Масса, т: |
|
|
|
|
|
|
|
|
|
|
|
|
металла печи (без змеевика) |
7 |
7,5 |
7,3 |
10 |
10,8 |
11,5 |
16,2 |
20,7 |
23,2 |
44 |
48 |
55,2 |
футеровка |
21,4 |
25 |
20,7 |
40,7 |
19,4 |
23,16 |
46,7 |
50,67 |
61,4 |
88,2 |
106,2 |
128,3 |
План расположения отверстий под фундаментные болты
|
|
|

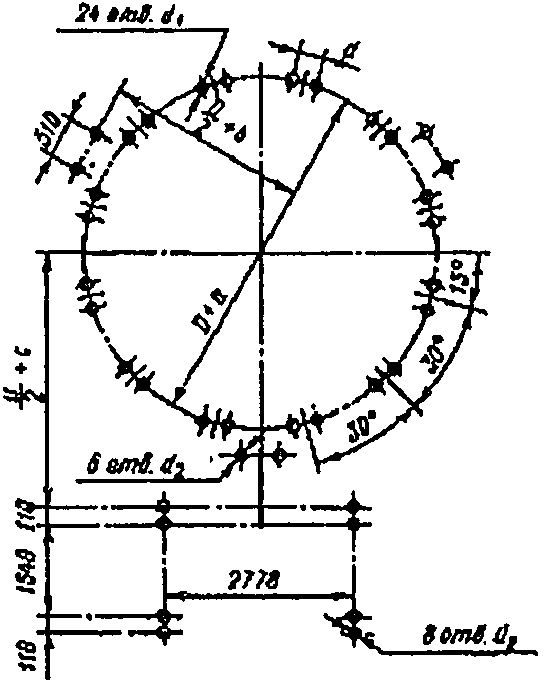

| План расположения отверстий под фундаментные болты для печей ЦС1 213/9, ЦС1 280/12, ЦС1 345/15 |

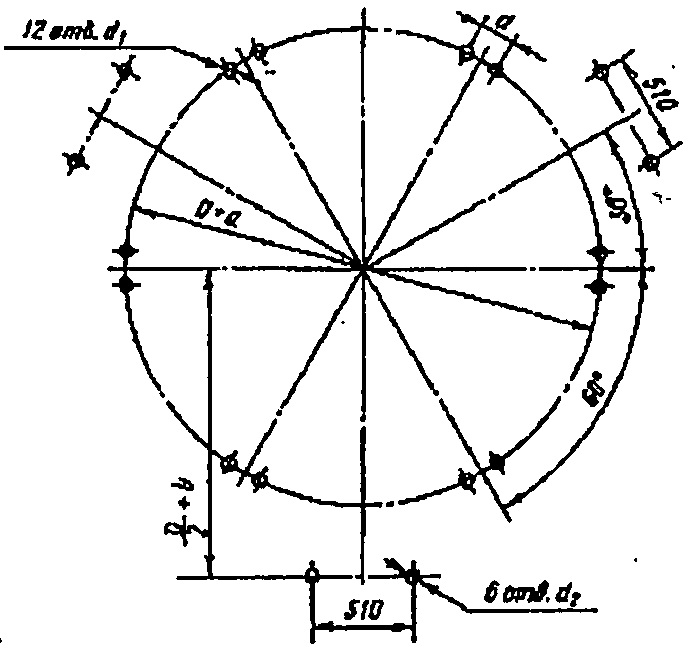

План расположения отверстий под фундаментные болты для всех печей кроме ЦС1 213/9, ЦС1 280/12, ЦС1 345/15 |
| Размеры, мм |
Марка печи |
| ЦС1 16/3 |
ЦС1 31/4Р |
ЦС1 31/4 |
ЦС1 68/6Р |
ЦС1 68/6 |
ЦС1 80/7 |
ЦС1 106/7 |
ЦС1 125/8 |
ЦС1 156/10 |
ЦС1 213/9 |
ЦС1 280/12 |
ЦС1 345/15 |
| D1 |
23 |
23 |
23 |
23 |
23 |
23 |
35 |
35 |
40 |
40 |
40 |
40 |
| D2 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
| A |
172 |
172 |
172 |
210 |
210 |
210 |
252 |
252 |
252 |
252 |
252 |
252 |
| B |
172 |
172 |
172 |
210 |
210 |
210 |
252 |
252 |
252 |
252 |
252 |
252 |
| C |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1352 |
1352 |
1352 |
| D |
60 |
60 |
60 |
80 |
80 |
80 |
80 |
80 |
80 |
180 |
180 |
180 |
