Печи типа ГН
Печь типа ГН - трубчатая коробчатая с отводом топочных газов через верх и горизонтальным размещением настенных или центральных трубчатых экранов, объемно-настильного сжигания смешанного топлива или настильного сжигания газообразного топлива на торцевые стены.
|
|
Печь типа ГН (вариант I)
1 - змеевик; 2 - каркас; 3 - футеровка; 4 - настильная стенка;
5 - горелка; 6 - площадка лестничная; 7 - дымовая труба. |
Вариант I. Горелки установлены в 2 ряда на боковых стенах под углом 45°. По оси трубчатой печи находится настильная стена, на которую напраяляются горящие факелы. Печь типа ГН2 оснащена двумя радиантными камерами и больше всего подходит для процессов, которым требуется «мягкий» режим нагрева (замедленное коксование, крекинг-процессы) с низкими значениями теплонапряжений (29 кВт/м2 {25 Мкал/м2·ч}).
|
|
|

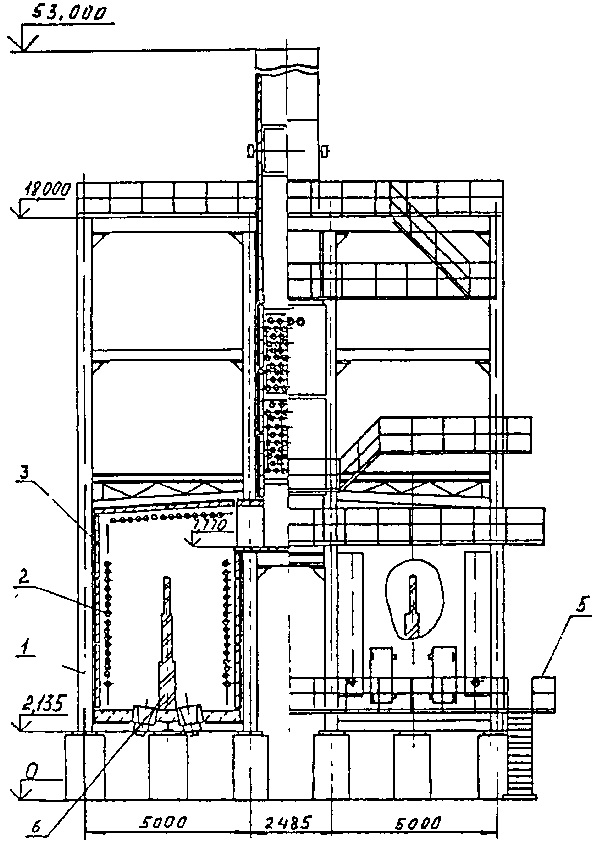

Печь типа ГН2
1 - каркас; 2 - змеевик; 3 - футеровка; 4 - дымовая труба;
5 - лестницы и площадки; 6 - настильная стена. |
Печь типа ГН (вариант II)
1 - змеевик; 2 - каркас; 3 - лестничная площадка;
4 - футеровка; 5 - газовая веерная настильная горелка. |
Вариант П. Горелочные устройства расположены ярусами на боковых стенах. 2-ухрядный горизонтальной установки экран размещается по оси печи. Тепло к трубным экранам направляется от боковых стен, на которые настилаются факелы веерных горелочных устройств (ГВН-0,35; ГВН-0,75). Предназначение данного типа печей - реконструкция эксплуатируемых печей беспламенного горения, а также использование в процессах средней производительности, снабжаемых газовым топливом, в том числе с высоким содержанием водорода.
Техническая характеристика (вариант I)
| Показатель |
Марка печи |
| ГН 115/6,5 |
ГН 285/9,5 |
ГН 375/12,5 |
ГН 465/15,5 |
ГН 540/18 |
ГН 630/21 |
ГН 720/24 |
ГН2 900/22 |
| Радиантные трубы: |
|
|
|
|
|
|
|
|
поверхность нагрева, м2 |
195 |
285 |
375 |
465 |
540 |
630 |
720 |
903 |
рабочая длнна, м |
6,5 |
9,5 |
12,5 |
15,5 |
18 |
21 |
24 |
22,5 |
| Количество секций |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
7 |
| Теплопроизводительность при среднедопускаемом теплонапряжении радиантных труб 40,6 кВт/м2 (36 Мкал/м2·ч), МВт (Гкал/ч) |
10,6 (9,1) |
15,4 (13,3) |
20,3 (17,5) |
25,2 (21,7) |
29,2 (25,2) |
34,1 (29,4) |
39 (33,6) |
34,8 (34) |
| Габаритные размеры (с обслуживающими площадками), м: |
|
|
|
|
|
|
|
|
длина |
12,76 |
15,68 |
18,6 |
21,52 |
24,44 |
27,36 |
29,38 |
32,5 |
ширина |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
17,7 |
высота |
22 |
22 |
22 |
22 |
22 |
22 |
22 |
22 |
| Масса, т: |
|
|
|
|
|
|
|
|
металла печи (без змеевика) |
50 |
65 |
81,3 |
97,6 |
113,8 |
130 |
146,4 |
|
футеровка |
108 |
157 |
207 |
257 |
297 |
347 |
397 |
555 |
Техническая характеристика (вариант II)
| Показатель |
Марка печи |
| ГН 115/6 |
ГН 172/9 |
ГН 230/12 |
ГН 286/15 |
ГН 345/18 |
| Радиантные трубы: |
|
|
|
|
|
поверхность нагрева, м2 |
115 |
172 |
230 |
286 |
345 |
рабочая длнна, м |
6 |
9 |
12 |
15 |
18 |
| Количество секций |
- |
1 |
2 |
3 |
4 |
| Теплопроизводительность при среднедопускаемом теплонапряжении радиантных труб 40,6 кВт/м2 (36 Мкал/м2·ч), МВт (Гкал/ч) |
8 (6,91) |
12 (10,3) |
16 (13,8) |
20 (17,2) |
24 (20,7) |
| Габаритные размеры (с обслуживающими площадками), м: |
|
|
|
|
|
длина |
8,97 |
11,98 |
15 |
18,02 |
21,04 |
ширина |
6,9 |
6,9 |
6,9 |
6,9 |
6,9 |
высота |
23,4 |
23,4 |
23,4 |
23,4 |
23,4 |
| Масса, т: |
|
|
|
|
|
металла печи (без змеевика) |
43 |
57 |
76 |
90 |
109 |
футеровка |
76 |
124 |
164 |
204 |
244 |
