Печи типа КД4

Печь типа КД4 - имеет цилиндрическую форму, четырехсекционная с кольцевой конвекционной камерой, встроенным подогревателем воздуха, распределенной подачей воздуха по высоте факела, с вертикально размещенными трубными экранами в радиантной и конвекционной камерах, оборудованы настильным сжиганием смешанного топлива.

	Конструктивно печь типа КД4 может иметь 2 исполнения: 1 - с дымовой трубой, смонтированной на печи; 2 - с дымовой трубой, которая устанавливается отдельно. Дутьевые горелочные устройства, работающие на жидком и газообразном топливе размещаются в поду печи. Оси горелочных устройств имеют наклон в сторону рассекателя-распределителя, находящегося в центре печи. Рассекатель имеет форму пирамиды, края которой вогнуты и представляют собой настильные стены для факелов горелочных устройств каждой из радиантных камер. Рассекатель функционально нужен для: - разделения объема камеры радиации на 4 независимые зоны теплообмена, что делает возможным распределенный подвод тепла по длине радиантного змеевика; - использования, как поверхности настила факелов горелочных устройств, которые, если сравнивать со свободными имеют постоянную толщину, что делает возможным приближение трубных экранов к горелочным устройствам и сокращение объем камеры.

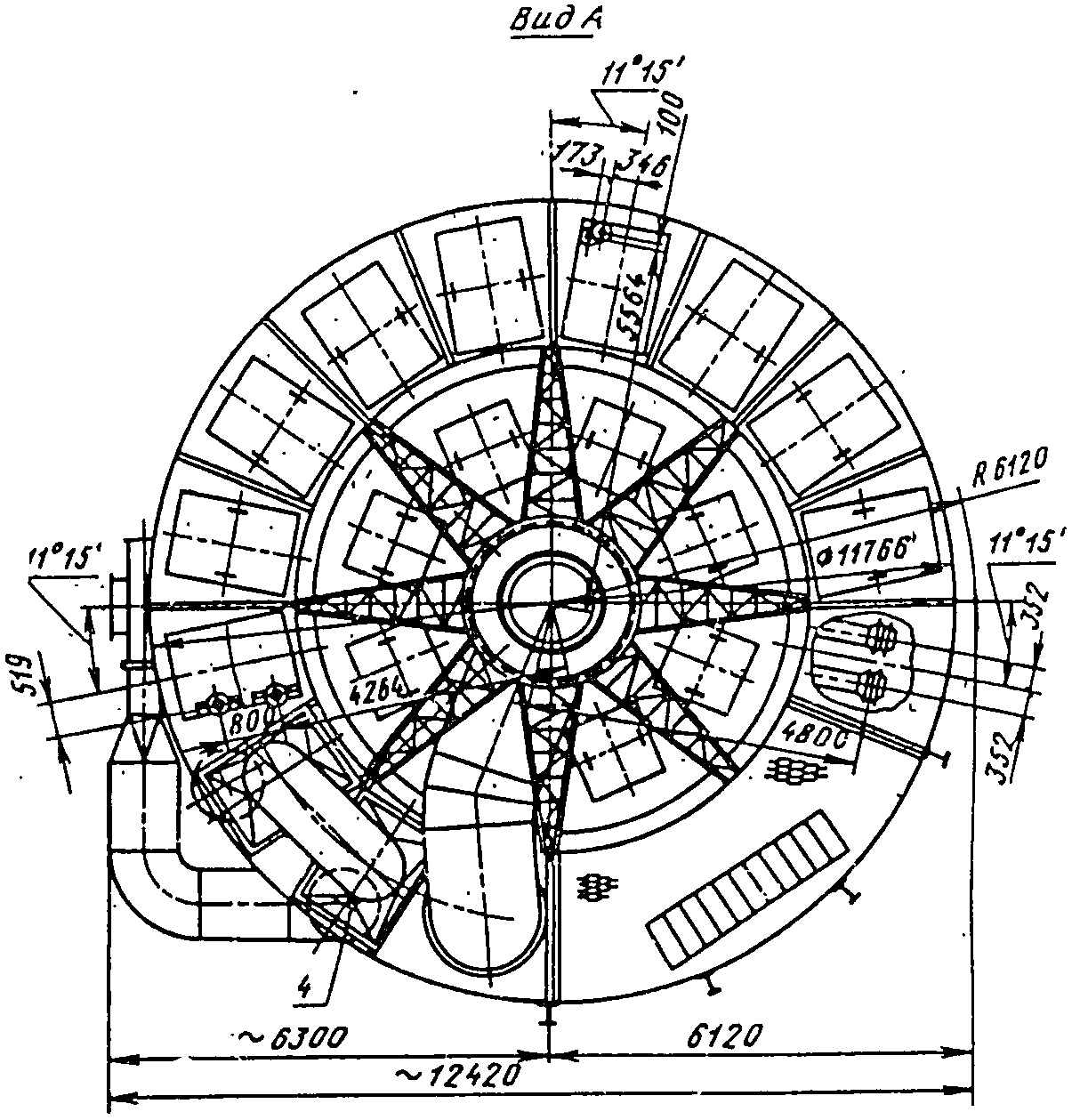

Печь типа КД4, общий вид: 1 - вентилятор; 2 - каркас ; 3 - дымовая труба; 4 - воздухоподогреватель; 5 - конвективный змеевик; 6 - радиантный змеевик; 7 - футеровка.	На стенах радиантной камеры монтируются однорядные настенные трубные экраны, а между радиантными камерами - двухрядные радиальные трубные экраны двусторонней радиации.

В печи реализовано двухстадийное сгорание топлива. Первичный воздух (порядка 70% от объема) нагнетается принудительно к горелочным устройствам, а остальной объём - по высоте настила, для чего в футеровке граней имеются прямоугольные каналы, а в каркасе рассекателя - индивидуальные воздуховоды, вдвое превышающие по числу количество граней. Каждый воздуховод оборудован поворотной заслонкой. Двухстадийное сгорание делает возможным растягивание факелов по высоте граней и повышение равномерности радиации по высоте радиантных труб.

Конвективный змеевик, равно как и подогреватель воздуха, собирается из секций и станваливается в кольцевой конвекционной камере, которая монтируется на одной оси с цилиндрической камерой радиации.

Отвод дымовых газов выполняется через установленную дымовую трубу и газосборник.

Техническая характеристика

Предусмотрено производство печей типа КД4 трёх типоразмеров.
