Печи типа ВС

Печь типа ВС - коробчатой формы, с вертикальными трубными экранами, свободного вертикально-факельного сжигания смешанного топлива.

Трубчатая печь ВС
Трубчатая печь ВС:
1 - змеевик; 2 - взрывное окно; 3 - футеровка;
4 - каркас; 5 - горелка; 6 - гляделка; 7 - дымовая труба.

Вертикальные однорядные трубные экраны двустороннего облучения установлены вдоль по всем 4-ём сторонам радиантной камеры.

Предусмотрено 4 типоразмера данного типа печей и каждый типоразмер имеет отличие от другого числом равнозначных радиантных камер.

Над радиантной камерой находится конвекционная камера с горизонтально расположенными гладкими трубами.

Обслуживание горелочных устройств организовано с 2-ух боковых сторон.

Печи футерованы легковесным жаропрочным бетоном.

Печи типа ВС эксплуатируются на установке ЛК-6-У. Могут быть востребованы на установках атмосферной перегонки, вторичной переработки и пр.

Техническая характеристика

Показатель Марка печи
ВС1 350/12,6 ВС2 700/12,6 ВС3 1050/12,6 ВС4 1400/12,6
Радиантные трубы:

поверхность нагрева, м2

 350 700 1050 1400

рабочая длнна, м

 12,6 12,6 12,6 12,6
Количество секций 1 2 3 4
Теплопроизводительность при среднедопускаемом теплонапряжении радиантных труб 31,31 кВт/м2 (27 Мкал/м2·ч), МВт (Гкал/ч) 14,61 (12,64) 29,22 (25,28) 43,85 (37,8) 58,46 (50,4)
Габаритные размеры (с обслуживающими площадками), м:

длина

 7,85 11,1 14,35 17,6

ширина

 8,4 8,4 8,4 8,4

высота

 20 20 20 20
Масса, т:

металла печи (без змеевика)

 33,6 50,8 68 85,2

футеровка

 42,5 81,7 120,9 160

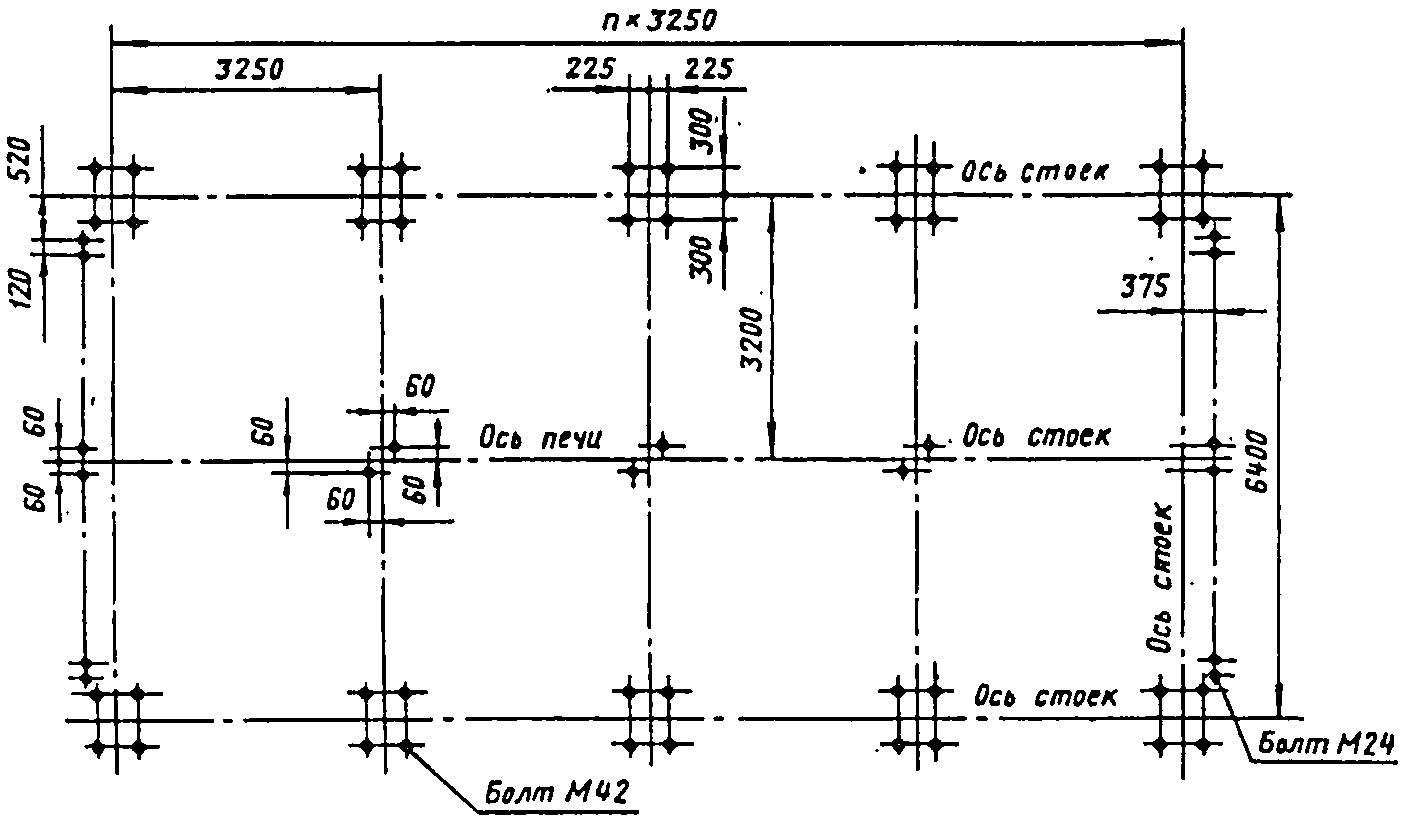

План расположения фундаментных болтов трубчатой печи типа ВС

План расположения фундаментных болтов трубчатой печи типа ВС
