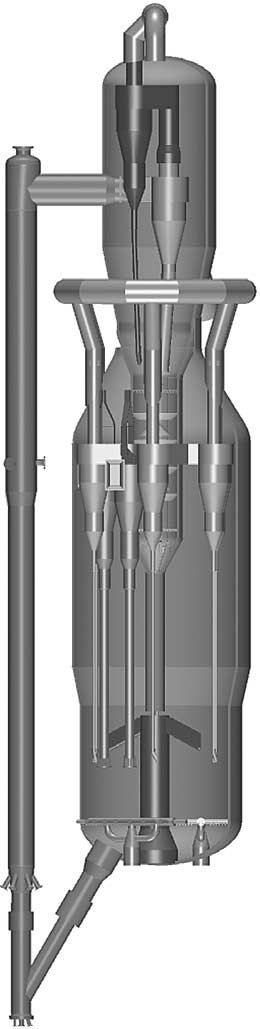

Конвертер установки FCC Orthoflow компании KBR состоит из:
- райзера;
- отделителя с циклонами;
- секции отпарки;
- регенератора с непрерывным циркулированием катализатора по замкнутому контуру.
Этимология термина Orthoflow (от греч.orthos - «прямой, ортогональный, вертикальный» и англ.flow - «поток») объясняется вертикальной компоновкой отделителя и секции отпарки над регенератором, которая предоставляет следующие преимущества при эксплуатации:
- поток почти полностью имеет вертикальный профиль катализатора в трубопроводах и райзерах;
- малая длина катализаторопроводов для отрегенерированного и дезактивированного катализаторов, что обеспечивает надежность циркуляции;
- равномерное распределение дезактивированного катализатора в секции отпарки и регенераторе;
- небольшой вертикальный габарит конвертера;
- минимальные запросы к материальному исполнению и малая занимаемая площадь.
В основание райзера нагнетается предварительно нагретое свежее сырьё, объединённое с реикловыми фракциями. Контактируя с нагретым до высокой температуры регенерированным катализатором сырьё переходит в паровую фазу и трансформируется в лёгкие фракции:
- лёгкий газойль;
- бензин;
- пропановая фракция;
- бутановая фракция;
- сухой газ.
Продукты в паровой фазе отделяются от дезактивированного катализатора в циклонах и через верхнюю линию подаются в основную фракционирующую колонну и утановку утилизации паров, где охлаждаются и подвергаются фракционированию. Формирующийся в результате крекинга кокс осаждается на катализаторе, понижая его активность. Покрытый коксом катализатор, после отделения в циклонах от продуктов реакции, проходит через секцию отпарки и катализаторопровод (стояк) дезактивированного катализатора в регенератор. Регулировка скорости потока катализатора на выходе из катализаторопровода выполняется затвором.
|
