НЕФТЕПЕРЕРАБОТКА

Отпарка отработанного катализатора каткрекинга FCC

Катализатор, прошедший отделение в циклонах, пермещается низходящим потоком по соответствующим стоякам и попадает в секцию отпарки, в которой углеводородные пары, адсорбированные на катализаторе и находящиеся вокруг него, вытесняются паром в разбавленную фазу, которая поступает из отделителя, что сокращает унос углеводородов в регенератор дезактивированным катализатором.

Отпарка - является важной частью процесса, потому что позволяет снизить температуру и потребление воздуха в регенераторе, благодаря чему улучшается процесс восстановления при заданной температуре в регенераторе или при ограниченной мощности воздуходувки.

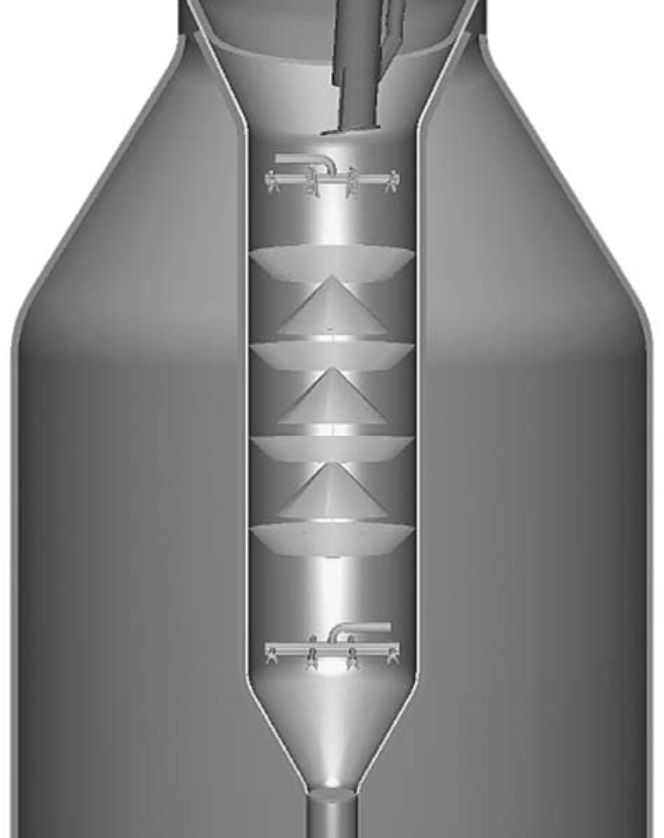

Катализатор, который поступает в отпарную секцию, взаимодействует с поднимающимся потоком пара, подаваемым через два парораспределителя. Большая доля углеводородных паров, захваченных катализатором, подвергается вытеснению в верхней части секции отпарки. Далее катализатор перемещается вниз через последовательно расположенные дисковые и кольцевые отбойники. Если время нахождения отработанного катализатора в секции отпарки и парциальное давления пара, который поступает из ниженаходящихся распределителей, определены правильно, то происходит диффузия углеводородов из пор частиц катализатора в пар.

Отпаренный катализатор, который практически не содержит углеводородов, поступает в стояк, где подвергается аэрации паром для поддержания равномерность потока. Затвором, находящимся в основании стояка производится регулировка потока катализатора, для поддержания его уровня в отпарной секции. Затем катализатор через распределитель подается в регенератор.
