Утилизация тепла газов регенерации каткрекинга FCC

Продукты сгорания отводятся из регенератора через двухступенчатые циклоны и внешнюю накопительную камеру в в линию утилизации. Энергия топочных газов регенератора утилизируется в двух формах:

1. В виде механической энергии в расширителе.
2. В виде тепловой энергии посредством выработки пара:
• в охладителе дымового газа;
• в котле-утилизаторе с дожитом угарного газа.

Утилизация механической энергии газов регенерации

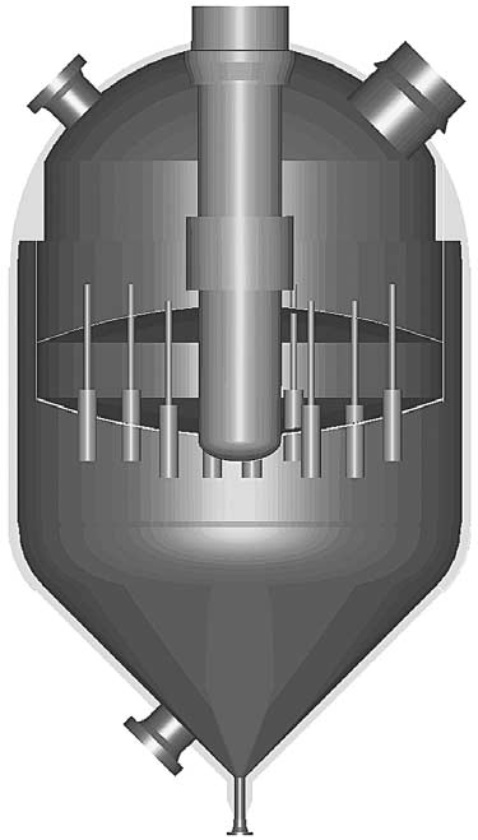

В расширителе происходит утилизация механической энергии газов регенрации, посредством снижения их давления. Чтобы предотвратить чрезмерный износ лопастей расширителя перед ним предусматривается третья ступень отделителя катализатора:

Газ из верхней части отделителя попадает в расширитель, где происходит извлечение энергии в виде работы, которая совершается расширяющимся газом.

Требуемое давление в регенераторе создается клапаном, устанавливаемым на входе расширителя. Из нижней части отделителя третьей ступени производится отвод небольшого количества газа с незначительным содержанием катализатора и объединяется с основным объёмом газа после расширителя.

Расширитель может быть использовать в качестве привода для воздуходувки, которая также может приводиться в действие автономным электродвигателем или паровой турбиной: тогда расширитель задействуется только для генерирования электроэнергии. Если расширитель соединяется с воздуходувкой, требуется мотор-генератор уравновешивающий мощность вырабатываемую расширителем и мощность, потребляемую воздуходувкой, а также дополнительная пусковая паровая турбина. Паровая турбина может экcплуатироваться непрерывно, являясь экономичным способом использования энергии избыточного пара. Альтернативой может быть установка турбины с выкидом в атмосферу, которая используется исключительно на пуске и требующая меньших издержек.

Утилизация тепловой энергии газов регенерации

Газы регенерации из расширителя попадают в охладитель, где их теплота используется для генерации перегретого пара. Если установка спроектирована для функционирования с частичным дожитом угарного газа, вместо холодильника возможна установка котла для дожита угарного газа (котел-утилизатор). После этого газы направляются в дымовую трубу. В определенных случаях, исходя из локальных экологических требований к содержанию SOх и уровня выброса твердых частиц, предусматривается также скруббер SOх или электростатический фильтр.
