Насосные штанги по ГОСТ 31825-2012

Общие виды насосных штанг

Насосные штанги могут быть изготовлены из металла или стеклопластика.

Металлические штанги требуется изготавливать:

 • с высаженными головками на концах тела штанги
Fig154

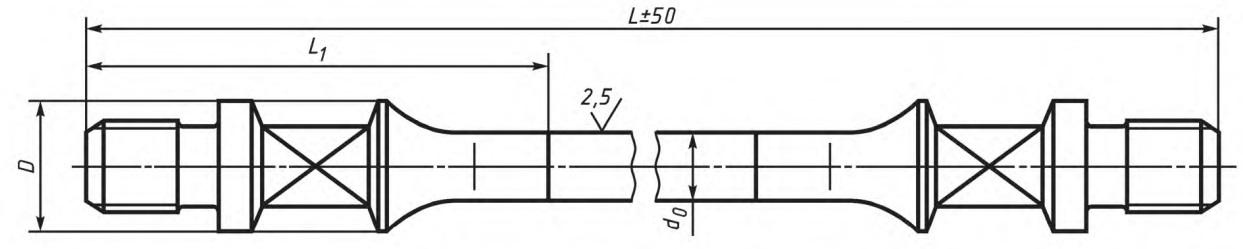

 • или с приваренными головками на концах тела штанги
Fig155

Насосные штанги из стеклопластика допустимо производить с металлическими головками. Способ соединения определяется изготовителем.

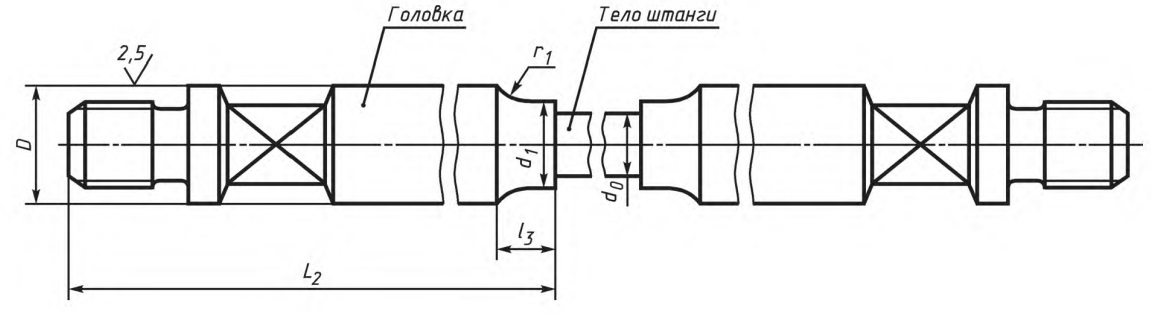

Fig156
Штанга из стеклопластика (ШНС)

По решению заказчика стеклопластиковые штанги и стальные с приваренными головками могут быть изготовлены полыми.

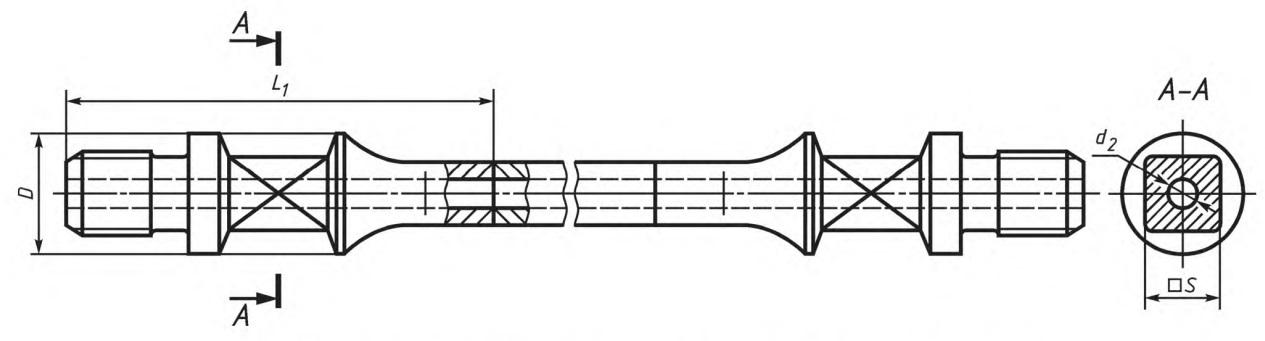

Fig157
Полая штанга с приваренными головками из металла (ШНПП)

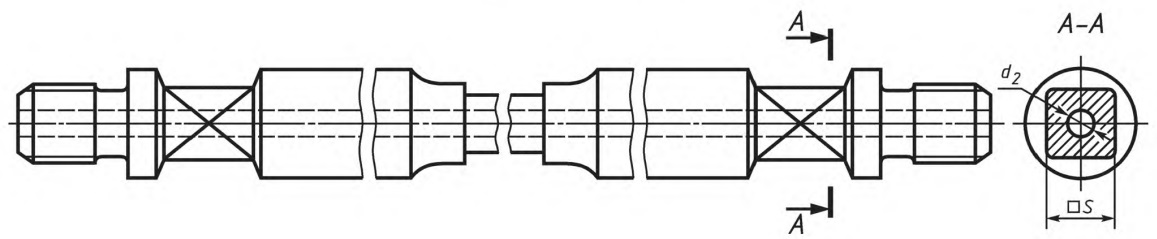

Fig158
Полая штанга из стеклопластика (ШНСП)

Основные размеры насосных штанг

Размеры, мм Условный размер штанги, мм
16 19 22 25 29
Длина штанги L верхний допуск (+50) 8000; 6200 (6100*); 7620 (7518*); 9140 (9042*)
нижний допуск (-50)
Длина укороченной штанги L верхний допуск (+50) 450, 610, 915, 1220, 1500, 1830, 2440, 3050, 3660
нижний допуск (-50)
Диаметр тела штанги d0 верхний допуск 16 +0,18 19 +0,3 22 +0,4 25 +0,4 29 +0,4
нижний допуск -0,36 -0,5 -0,5 -0,5 -0,7
Диаметр упорного бурта D верхний допуск 34 +0,13 38 +0,13 43 +0,13 51 +0,13 57 +0,38
нижний допуск -0,25 -0,25 -0,25 -0,25 -0,38
Диаметр подэлеваторного бурта D2 верхний допуск 30 +0,13 35 +0,13 38 +0,13 48 +0,13 55 +0,13
нижний допуск -3,17 -3,17 -3,17 -6,35 -6,35
Размер квадрата под ключ S верхний допуск 22 +0,7 26 +0,7 26 +0,7 33 +0,7 38 +0,7
нижний допуск -0,9 -0,9 -0,9 -0,9 -0,9
Длина ниппеля l1 верхний допуск 32,0 +1,6 36,5 +1,6 41,0 +1,6 47,5 +1,6 54,0 +1,6
нижний допуск
Длина зарезьбовой канавки l2 верхний допуск 13 +1,0 15 +1,0 17 +1,0 20 +1,0 22 +1,0
нижний допуск
Длина ниппеля и упорного бурта l3 верхний допуск 42,5 +1,6 48,0 +1,6 55,0 +1,6 63,0 +1,6 71,5 +1,6
нижний допуск
Радиус r верхний допуск 3,2 +1,6 3,2 +1,6 4,8 +1,6 4,8 +1,6 4,8 +1,6
нижний допуск -0,40 -0,40 -0,40 -0,40 -0,40
Радиус r1 верхний допуск 47,5 +3 57,0 +3 66,5 +3 76,0 +3 86 +3
нижний допуск -3 -3 -3 -3 -3
Радиус r2 верхний допуск 1,5 +0,5 2,0 +0,5 2,0 +0,5 2,5 +0,5 2,5 +0,5
нижний допуск
Диаметр зарезьбовой канавки D1 верхний допуск 20,07 +0,13 23,24 +0,13 26,42 +0,13 31,17 +0,13 35,92 +0,13
нижний допуск -0,13 -0,13 -0,13 -0,13 -0,13
Диаметр канала полой штанги d2 верхний допуск 8,5 +1,5 9,2 +1,5 11,0 +1,5
нижний допуск -1,5 -1,5 -1,5
Расчетная площадь сечения полой штанги, мм2 326,5 379,8 514,7
Длина головки ШНП L1 верхний допуск 131 +3,0 145 +3,0 145 +3,0 158 +3,0 176 +3,0
нижний допуск -1,5 -1,5 -1,5 -1,5 -1,5
Диаметр шейки ШНС d1 верхний допуск 24,0 +0,3 28,0 +0,3 33,0 +0,3 38,0 +0,3 44,0 +0,3
нижний допуск
Длина головки ШНС L2 верхний допуск 175,0 +2,0 210,0 +2,0 245,0 +2,0 275,0 +2,0 320,0 +2,0
нижний допуск
Длина шейки бурта l3 верхний допуск 28,0 +0,3 32,0 +0,3 32,0 +0,3 35,0 +0,3 40,0 +0,3
нижний допуск

Условные обозначения насосных штанг

(ХХ)1(Х)2(Х)3(ХХ)4-(ХХХХ)5-(ХХХХ)6-(ХХ)7 (ХХХ)8

Расшифровать условное обозначение можно руководствуясь следующими предпосылками:

  1. (ХХ)1 - стандартное обозначение насосной штанги "ШН", значение постоянное.
  2. (Х)2 - может принимать 2 значения:
    • "П" - для металлической штанги с приварными головками;
    • "С" - для стеклопластиковой штанги, наличие головок на которой по умолчанию.
  3. (Х)3 - принимает значение "П" при пустотелом исполнении штанги, вне зависимости от материала.
  4. (ХХ)4 - принимает числовое значение, соответствующее условному размеру штанги (16; 19; 22; 25; 29).
  5. (ХХХХ)5 - численное значение длины штанги в мм.
  6. (ХХХХ)6 - обозначение материала с указанием буквенной аббревиатурой метода упрочняющей обработки поверхности.
  7. (ХХ)7 - может иметь 2 расшифровки:
    • при наличии приварных головок - указывается метод их упрочняющей обработки;
    • при отсутствии приварных головок - указывается материальное исполнение муфты.
  8. (ХХХ)8 - имеет место в 2-ух случаях:
    • при наличии муфты - указывается условное обозначение класса и исполнения, если муфта удлиненная добавляется литера "У".
    • при отсутствии муфты - указывается метод поверхностного упрочнения.

Масса металлических штанг

Условный размер штанги Масса штанг из металла, кг, при длине, мм
610 915 1220 1500 1830 2440 3050 3660 7518 8000 9042
ШН13 1,0 1,3 1,6 2,0 2,3 2,9 3,6 4,2 8,3 8,7 9,9
ШН16 1,7 2,1 2,6 3,2 3,6 4,5 5,5 6,5 12,6 13,1 15,1
ШН19 2,3 3,0 3,7 4,2 5,0 6,4 7,7 9,1 17,9 18,7 21,3
ШН22 3,6 4,4 5,3 6,0 7,1 8,9 10,7 12,6 24,4 25,3 29,0
ШН25 5,1 6,3 7,5 8,5 9,8 12,2 14,5 16,9 32,1 33,1 38,0
ШН29 5,5 6,6 8,1 9,7 11,3 14,5 17,6 20,8 41,3 43,2 49,0

Масса штанг из стеклопластика

Условный размер штанги Масса штанг из стеклопластика, кг, при длине, мм
450 610 915 1220 1500 1830 2000 2440 3050 3660 7518 8000 9042
ШНС16 1,90 1,95 2,0 2,07 2,13 2,20 2,23 2,32 2,44 2,56 3,35 3,43 3,66
ШНС19 2,33 2,37 2,46 2,54 2,62 2,71 2,76 2,88 3,05 3,22 4,33 4,44 4,76
ШНС22 2,74 2,80 2,92 3,03 3,14 3,27 3,33 3,50 3,73 3,96 5,47 5,61 6,04
ШНС25 3,07 3,15 3,30 3,45 3,59 3,75 3,83 4,05 4,34 4,64 6,58 6,77 7,33
ШНС29 3,64 3,74 3,94 4,15 4,33 4,55 4,66 4,95 5,35 5,76 8,37 8,62 9,37

Масса полых штанг из металла

Условный размер штанги Масса полых штанг из металла, кг, при длине, мм
610 915 1220 1500 1830 2000 2440 3050 3660 7518 8000 9042
ШНПП19 2,1 2,7 3,3 3,7 4,3 4,8 5,5 6,6 7,8 15,2 15,8 18,0
ШНПП22 3,3 4,0 4,8 5,3 6,3 6,6 7,8 9,3 11,0 21,0 21,7 24,9
ШНПП25 4,8 5,8 6,9 7,7 8,8 9,4 10,9 12,9 15,0 28,1 28,9 33,2
ШНПП29 5,0 5,9 7,2 8,6 9,9 11,0 12,7 15,3 18,1 35,6 37,3 42,2

Масса полых штанг из стеклопластика

Условный размер штанги Масса полых штанг из стеклопластика, кг, при длине, мм
450 610 915 1220 1500 1830 2000 2440 3050 7518 8000 9042
ШНСП19 2,30 2,32 2,38 2,44 2,49 2,53 2,55 2,65 2,77 3,4 3,71 3,9
ШНСП22 2,60 2,72 2,82 2,90 2,96 3,07 3,1 3,22 3,37 4,3 4,71 5,1
ШНСП25 2,95 3,07 3,17 3,30 3,39 3,50 3,55 3,72 3,94 5,3 5,72 6,16
ШНСП29 3,45 3,61 3,76 3,92 4,05 4,20 4,3 4,50 4,77 6,74 7,14 7,74
