НАСОСНЫЕ ШТАНГОВЫЕ КОЛОННЫ
|
|
Муфты устьевого штока по ГОСТ 31825-2012
Муфты устьевого штока должны соовтетствовать требованиям к соединительным муфтам.

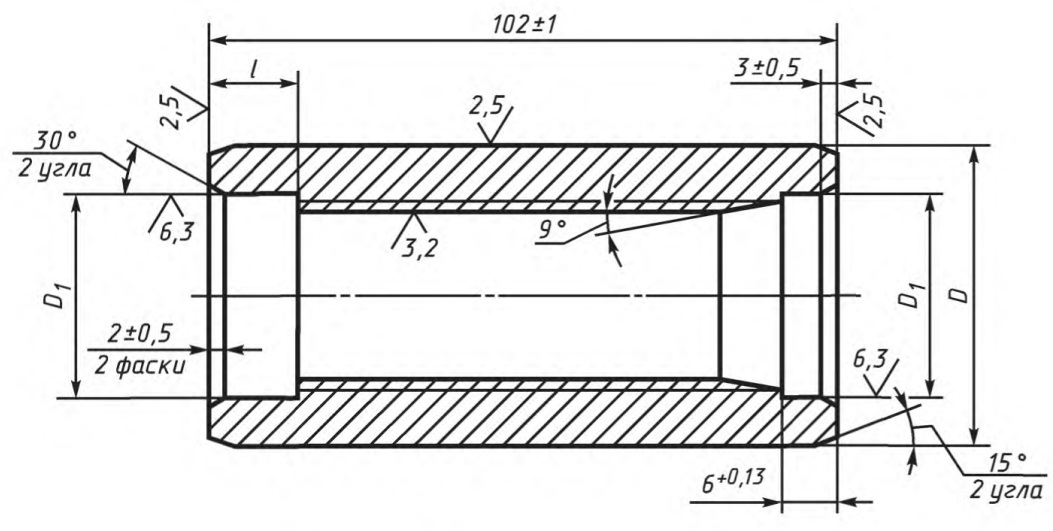

Муфта устьевого штока, общий вид

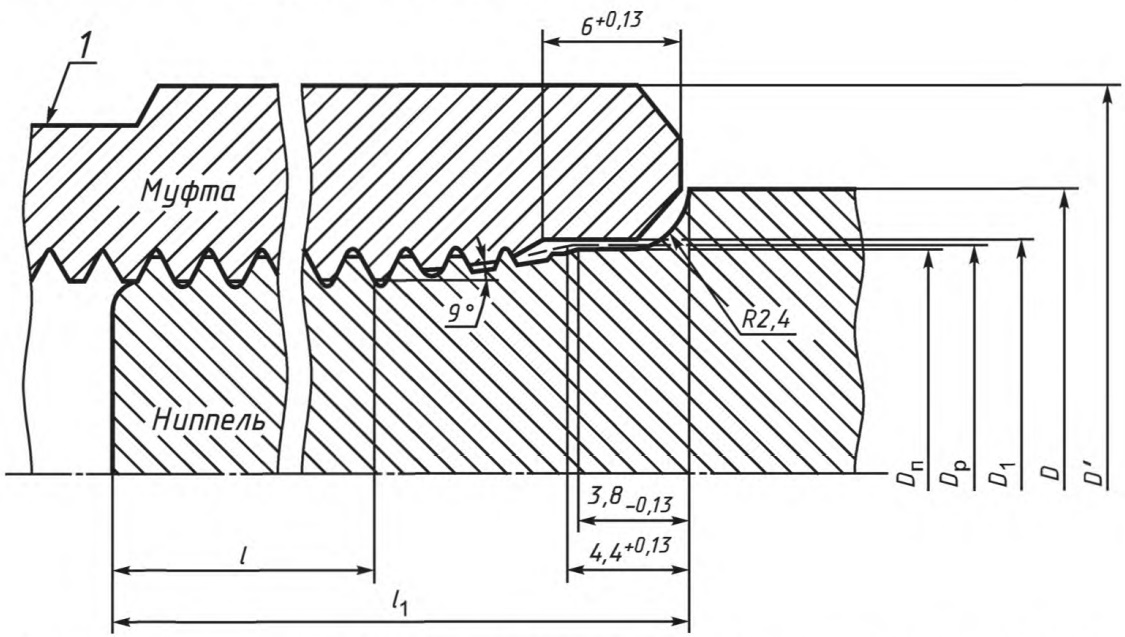

Сопрягаемые элементы устьевых муфт и ниппелей устьевых штоков
|
1 - поверхность под ключ;
Dn - диаметр пояска ниппеля;
Dp - диаметр расчётный теоретический;
D1 -
диаметр выточки муфты;
D - наружный диаметр устьевого штока;
D' - наружный диаметр муфты;
l - длина цилиндрической части резьбы ниппеля;
l1
- длина ниппеля. |
Размеры на рисунке сверху должны соответствовать размерам и допускам в таблице снизу.
| Размеры сопрягаемых элементов штоков устьевых, мм: |
Обозначение резьбы |
| размер |
допуск |
Ш16 |
Ш19 |
Ш22 |
Ш25 |
Ш29 |
| Длина L |
верхний |
14,61 |
+2,82 |
20,96 |
+2,82 |
20,96 |
+2,82 |
30,48 |
+2,82 |
36,83 |
+2,82 |
| нижний |
|
|
|
|
|
| Длина l1 |
верхний |
28,58 |
+1,55 |
34,93 |
+1,55 |
34,93 |
+1,55 |
44,45 |
+1,55 |
50,80 |
+1,55 |
| нижний |
|
|
|
|
|
| Диаметр Dn |
верхний |
23,78 |
|
26,95 |
|
30,13 |
|
34,89 |
|
39,65 |
|
| нижний |
-0,33 |
-0,33 |
-0,33 |
-0,33 |
-0,33 |
| Диаметр Dp |
23,952 |
27,127 |
30,302 |
35,065 |
39,827 |
Условные обозначения муфт устьевого штока
(Х)1 (Х)2-(Х)3-(Х)4-(Х)5
Расшифровать условное обозначение можно руководствуясь следующими предпосылками:
- (Х)1 - стандартное обозначение изделия "Муфта", значение постоянное.
- (Х)2 - муфта устьевого штока "МУШ", значение постоянное.
- (Х)3 - цифровое обозначение условного размера муфты, зависящего от размера устьевого штока.
- (Х)4 - обозначение материала, из которого изготовлена муфта.
- (Х)5 - обозначение метода упрочнения материала изделия.
