Штанговые муфты по ГОСТ 31825-2012

Штанговые муфты (далее - муфты) возможно изготовливать в следующих исполнениях:

  • муфты нормального диаметра с лысками;
  • муфты нормального диаметра без лысок;
  • муфты уменьшенного диаметра без лысок.

По длине муфты могут быть удлиненными и нормальными.

Муфты любого из перечисленных исполнений могут быть переводными или соединительными.

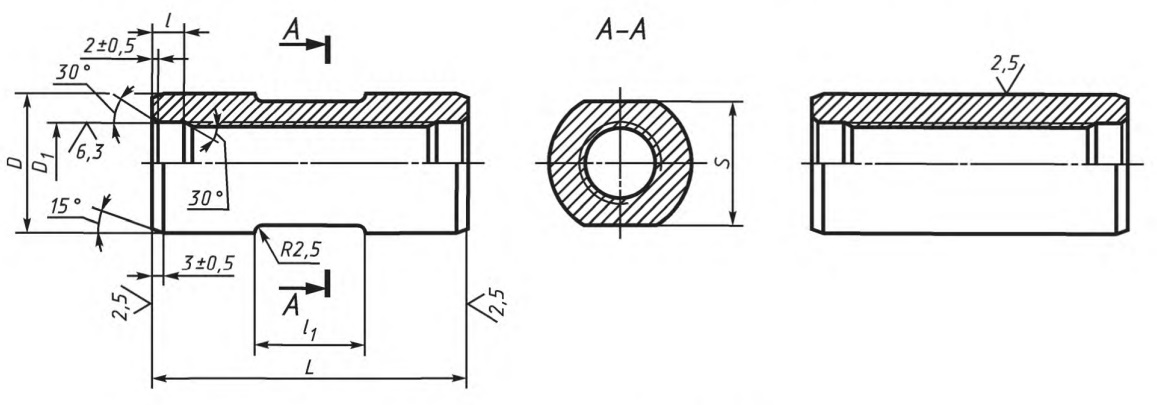

Муфта соединительная, общий вид

Fig159

Основные размеры муфт соединительных

Нормируемые значения: Условный размер соединительной муфты
параметры допуски МШ16 МШ19 МШ22 МШ25 МШ29
Исполнение 1,2 3 1,2 3 1,2 3 1,2 3 1,2
Диаметр муфты D верхний 38,0 34,0 42,0 40,0 46,0 42,0 56,0 51,0 60,0
нижний -0,5 -0,5 -0,5 -0,5 -0,5 -0,5 -0,5 -0,5 -0,5
Диаметр выточки D1 верхний 24,26 +0,25 27,43 +0,25 30,50 +0,25 35,40 +0,25 40,13 +0,25
нижний
Длина выточки l верхний 10 +0,5 12 +0,5 12 +0,5 14 +0,5 14 +0,5
нижний -0,5 -0,5 -0,5 -0,5 -0,5
Размер под ключ S верхний 35,0 - 38,0 - 41,0 - 48,0 - 54,0
нижний -0,8 -0,8 -0,8 -0,8 -0,8
Длина лыски l1 верхний 36,0 +1,0 - 36,0 +1,0 - 36,0 +1,0 - 38,0 +1,0 - 42,0 +1,0
нижний -1,0 -1,0 -1,0 -1,0 -1,0
Масса удлиненной (нормальной) муфты, кг, не более 0,6(0,5) 0,40(0,34) 0,7(0,56) 0,48(0,4) 0,85(0,68) 0,53(0,42) 1,10(0,88) 0,9(0,72) 1,54

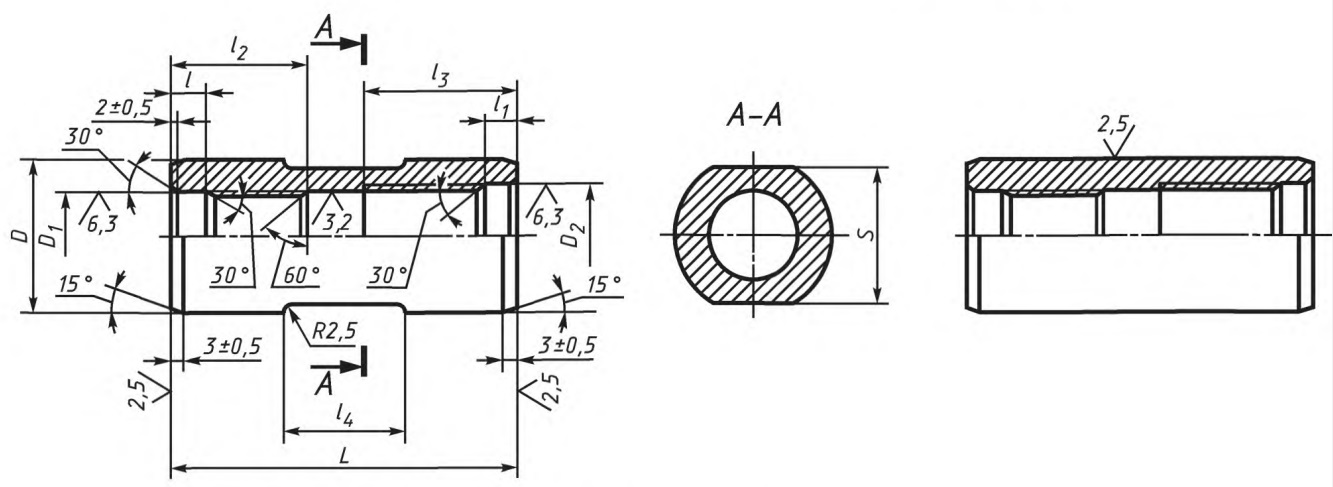

Муфта переводная, общий вид

Fig160

Основные размеры муфт переводных

Нормируемые значения: Условный размер переводной муфты
параметры допуски МШ16х19 МШ19х22 МШ22х25 МШ25х29
Исполнение 1,2 3 1,2 3 1,2 3 1,2
Диаметр муфты D верхний 42,0 40,0 46,0 42,0 56,0 51,0 60,0
нижний -0,5 -0,5 -0,5 -0,5 -0,5 -0,5 -0,5
Диаметр выточки D1 верхний 24,26 +0,25 27,43 +0,25 30,50 +0,25 35,40 +0,25
нижний
Диаметр выточки D2 верхний 27,43 +0,25 30,50 +0,25 35,40 +0,25 40,10 +0,25
нижний
Длина выточки L верхний 10 +0,5 12 +0,5 12 +0,5 14 +0,5
нижний -0,5 -0,5 -0,5 -0,5
Длина выточки l1 верхний 12 +0,5 12 +0,5 14 +0,5 14 +0,5
нижний -0,5 -0,5 -0,5 -0,5
Длина выточки L верхний 102 +1,0 102 +1,0 115 +1,0 130 +1,0
нижний -1,0 -1,0 -1,0 -1,0
Размер под ключ S верхний 38,0 - 41,0 - 48,0 - 54,0
нижний -0,8 -0,8 -0,8 -0,8
Длина лыски l4 верхний 36,0 +0,5 - 36,0 +0,5 - 38,0 +0,5 - 42,0 +0,5
нижний -0,5 -0,5 -0,5 -0,5
Длина l2 35 40 45 50
Длина l3 40 45 50 60
Масса муфты, кг, не более 0,72 0,50 0,86 0,55 1,30 1,00 1,64

Термообработка и покрытия муфт

Класс муфты Конструктивное исполнение Вид термообработки или покрытия
Н (Т*) 1, 2, 3 Нормализация
T (S*) 2, 3 Упрочнение внешней цилиндрической поверхности путём нагрева токами высокой частоты (ТВЧ)
П (SM*) 2, 3 Покрытие стойкое к износу на внешней цилиндрической поверхности

Условные обозначения штанговых муфт

(Х)1 (Х)2(Х)3-(Х)4-(Х)5

Расшифровать условное обозначение можно руководствуясь следующими предпосылками:

  1. (Х)1 - стандартное обозначение "Муфта", значение постоянное.
  2. (Х)2 - стандартное обозначение штанговой муфты "МШ", значение постоянное.
  3. (Х)3 - определяет условный размер переводной муфты - двузначное цифровое обозначение по меньшему значению диаметра издлеия.
  4. (Х)4 - имеет вариативность:
    • при материале изделия - сталь марки 40 (45), указывается класс (один литер), исполнение (одна цифра) и длина (для удлиненной муфты - литер "У");
    • при материале изделия отличном от стали 40 (45) - указывается материальное исполнение изделия.
  5. (Х)5 - актуально при материале изделия отличном от стали 40 (45) - указывается класс (один литер), исполнение (одна цифра) и длина (для удлиненной муфты - литер "У").
