Сопрягаемые элементы по ГОСТ 31825-2012

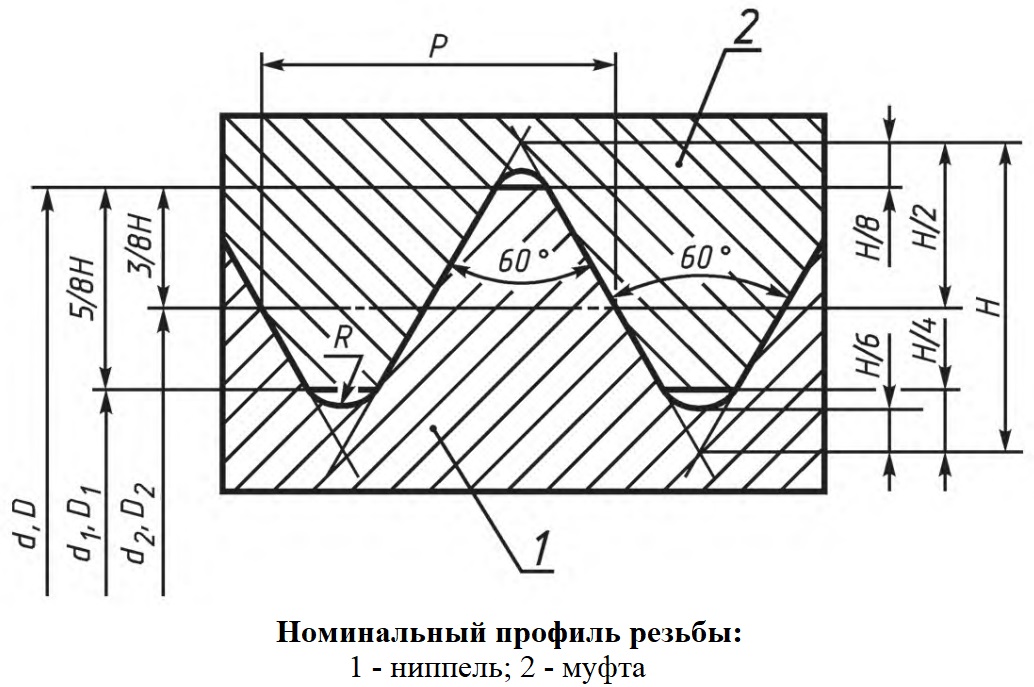

Номинальный профиль резьбы муфт, устьевых штоков, штанг и размеры его отдельных элементов должны иметь значения указанные на рисунке ниже. У впадин внешней резьбы должен быть закругленный профиль, радиус которого должен находится в интервале 0,275 - 0,367 мм.

Fig166
 Шаг P = 2,54 мм

H = 0,866025P = 2,1997 мм

5/8 H = 1,3748 мм

3/8 H = 0,8249 мм

1/2 H = 1,1 мм

1/4 H = 0,5499 мм

1/8 H = 0,2750 мм

1/6 H = 0,3666 мм

Номинальные размеры внутреннего, среднего и наружного диаметров резьбы необходимо изготавливать согласно требований таблицы ниже.


Условный размер: Обозначение резьбы Номинальный диаметр резьбы
соединительной муфты штанги внутренний d1, D1 средний d2, D2 наружный d, D
МШ16 ШН16 Ш16 21,08 22,174 23,8
МШ19 ШН19 Ш19 24,26 25,349 27,0
МШ22 ШН22 Ш22 27,43 28,524 30,2
МШ25 ШН25 Ш25 32,18 33,287 34,9
МШ28 ШН29 Ш28 36,96 38,049 39,7

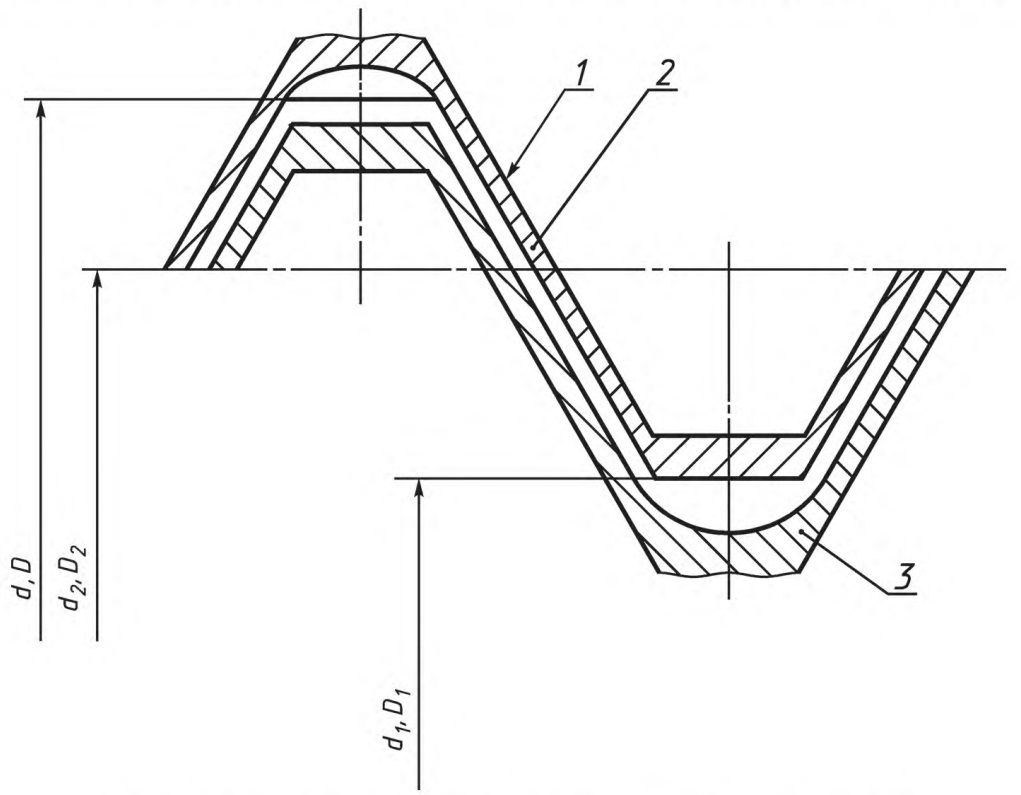

Поля допусков резьбы по своему расположению должны соответствовать рисунку ниже.


Fig167
 1 - номинальный профиль резьбы;

2 - поле допуска внутренней резьбы;

3 - поле допуска наружной резьбы

Максимальные/минимальные диаметры резьбы должны быть изготовлены в соответствии с таблицей ниже.


Нормируемые значения, мм: Обозначение резьбы
размер допуск Ш16 Ш19 Ш22 Ш25 Ш29
Диаметр d1 не более 20,663 23,840 27,010 31,770 36,530
Диаметр d2 не более 22,129 25,303 28,476 33,236 37,998
не менее 21,981 25,146 28,321 33,071 37,826
Диаметр d не более 23,779 26,952 30,127 34,887 39,647
не менее 23,452 26,624 29,799 34,559 39,319
Диаметр D1 не более 21,62 24,79 27,97 32,72 37,49
не менее 21,08 24,26 27,43 32,18 36,96
Диаметр D2 не более 22,367 25,552 28,727 33,503 38,273
не менее 22,174 25,349 28,524 33,287 38,049
Диаметр D не менее 23,8 27,0 30,2 34,9 39,7

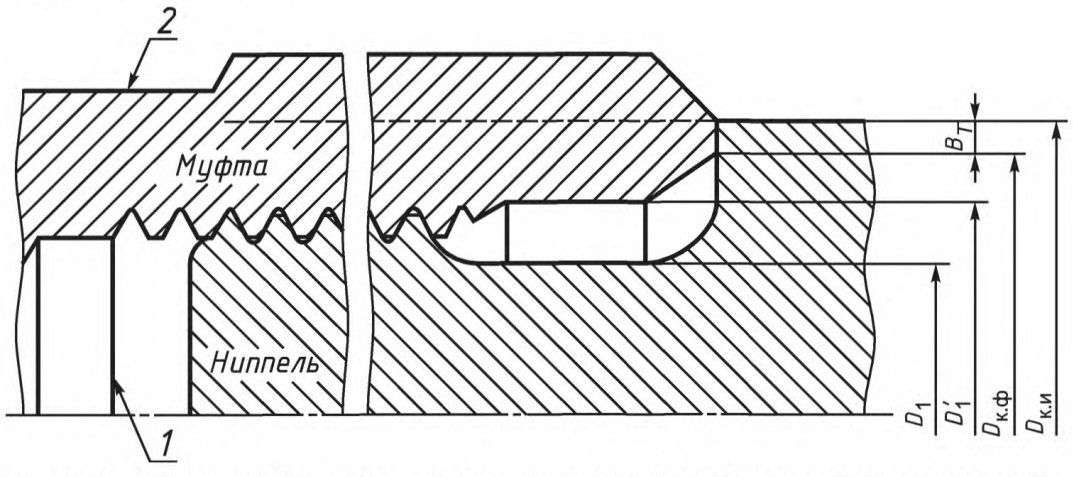

Основые размеры элементов муфты и ниппеля штанги, имеющих сопряжение, должны соответствовать рисунку снизу.


Fig168
1 - плоскость конца резьбы муфты (необходимость продолжения резьбы на муфте определяет изготовитель);
2 - поверхность под ключ;
Bт - ширина торцевой поверхности контакта;
D1 - диаметр зарезьбовой канавки ниппеля;
D'1 - диаметр выточки муфты;
Dк.ф- наимбольший диаметр внутренней фаски на муфте;
Dк.и - минимальный допускаемый диаметр муфты с износом.

Размеры на рисунке сверху должны соответствовать размерам и допускам в таблице снизу.


Размеры сопрягаемых элементов ниппелей штанг и муфт к ним, мм: Обозначение резьбы
размер допуск Ш16 Ш19 Ш22 Ш25 Ш29
Диаметр Dк.и 29,90 36,25 39,42 47,37 53,54
Диаметр Dк.ф верхний 28,65 +0,38 31,83 +0,38 35,00 +0,38 39,78 +0,38 44,53 +0,38
нижний
Bт = (Dк.и - Dк.ф)/2 0,66 2,03 2,03 3,61 4,34
